技术领域

本实用新型涉及机械设备技术领域，具体为一种打印机清洁用的清洁滚筒。

背景技术

喷头清洗擦墨系统主要由墨管与负压表、调节阀、墨泵、吸嘴首尾相连，墨泵提喷头负压，负压表显示吸墨压力，调节阀调节吸墨压力大小，保证喷头、墨囔不被吸坏；而喷头每吸一次墨水，喷头表面都会有墨珠咐表，所以每吸一次墨水都得对喷头表面做一次清理，这样才能保证承印物的图案不会被刮花、串墨等情况出现，市面上很多机型是用手拿无尘布来擦洗喷头表面，从而造成墨水长期对操作工人手的腐蚀。中国专利(公告号：CN206067201U)一种瓦楞纸打印喷头快速清洁装置，所述的步进式旋转驱动轴的外侧设置有密封滚筒墨池，密封滚筒墨池的外侧均匀设置有数个输送管，输送管的中间通过固定支架进行连接；所述的输送管的顶端连接有打印喷墨头；所述的步进式旋转驱动轴的正下端设置有瓦楞纸进料装置；所述的固定支架的右侧设置有快速清洁箱，快速清洁箱下端打印喷墨头进口处设置有防水橡胶隔板；所述的快速清洁箱的中间右侧设置有高压喷水装置，高压喷水装置的上端设置有烘干风机。该实用新型结构紧凑，设计新颖，采用步进式旋转打印喷墨装置，完成喷墨打印之后立即进入清洗箱内进行快速清洗烘干，避免喷头表面的墨珠干结，影响打印效果。但是该实用新型通过高压喷水装置不能有效的将打印喷墨头表面残留的墨汁清除，影响下一次的喷墨打印效果，需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种打印机清洁用的清洁滚筒，具备了清洁滚筒对打印喷墨头的清扫，配合高压喷水装置的使用，使得打印喷墨头表面残留的墨汁能够更好的清除，使用效果更好的优点，解决了通过高压喷水装置不能有效的将打印喷墨头表面残留的墨汁清除，影响下一次喷墨打印效果的问题。

为实现上述目的，本实用新型提供如下技术方案：一种打印机清洁用的清洁滚筒，包括滚筒墨池、打印喷墨头、清洁箱、烘干风机和高压喷水装置，所述打印喷墨头固定连接在滚筒墨池的表面，所述清洁箱活动连接在滚筒墨池的侧面，所述烘干风机固定连接在清洁箱的内壁，所述高压喷水装置活动连接在烘干风机的底部，所述高压喷水装置的侧面与清洁箱的内壁固定连接，所述清洁箱的内壁固定连接有框架，所述框架的侧面滑动连接有移动板，所述移动板的背面转动连接有清洁滚筒，所述清洁滚筒的表面与打印喷墨头的表面活动连接。

所述框架的内壁固定连接有电机，所述电机的侧面固定连接有行星减速机，所述行星减速机的侧面转动连接有输出轴，所述输出轴的一端固定连接有齿轮一，所述齿轮一的表面活动连接有链条，所述链条的一端转动连接有齿轮二，所述齿轮二的侧面开设有通孔，所述通孔的内壁固定连接有转动轴，所述框架的内壁滑动连接有活动板，所述框架的侧面开设有滑槽，所述移动板的一端通过框架的滑槽与活动板的一侧固定连接，所述活动板的另一侧开设有滑槽，所述滑槽内壁的顶部和底部固定连接有齿条，所述转动轴的一端固定连接有扇形齿轮，所述扇形齿轮的顶部与齿条的表面啮合。

优选的，所述转动轴的另一端转动连接有轴承座，且轴承座的侧面与框架的内壁固定连接。

优选的，所述移动板的数量为两个，且两个移动板以框架的纵向中线为轴线对称分布在框架的侧面。

优选的，所述移动板的背面转动连接有转轴，且转轴的表面与清洁滚筒固定连接。

优选的，所述框架侧面滑槽的长度大于移动板之间的距离。

优选的，所述扇形齿轮的数量为两个，且两个扇形齿轮直径相等，方向一致。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置框架、移动板、清洁滚筒、电机、行星减速机、输出轴、齿轮一、链条、齿轮二、转动轴、活动板、齿条、扇形齿轮和轴承座，控制电机转动，电机的转动通过行星减速机的调速后由输出轴输出，输出轴将转动传递给齿轮一，齿轮一的转动通过链条传递给齿轮二，齿轮二将转动传递给转动轴，转动轴发生转动后带动转动轴一端的扇形齿轮转动，扇形齿轮每转动一圈分别与活动板滑槽的上齿条和下齿条啮合，从而使得活动板和移动板在框架的滑槽中做往复运动，最终带动清洁滚筒做往复运动，滚筒墨池在转动的同时打印喷墨头也跟着转动，打印喷墨头转动的同时与清洁滚筒接触带动清洁滚筒转动，配合清洁滚筒的往复运动，可以很好的将打印喷墨头表面残留的墨汁清扫，然后经过高压喷水装置的喷洒，进而更好的将打印喷墨头表面残留的墨汁清除。

综上所述，通过上述等结构之间的配合使用，解决了通过高压喷水装置不能有效的将打印喷墨头表面残留的墨汁清除，影响下一次喷墨打印效果的问题，实现了清洁滚筒对打印喷墨头的清扫，配合高压喷水装置的使用，使得打印喷墨头表面残留的墨汁能够更好的清除，使用效果更好。

附图说明

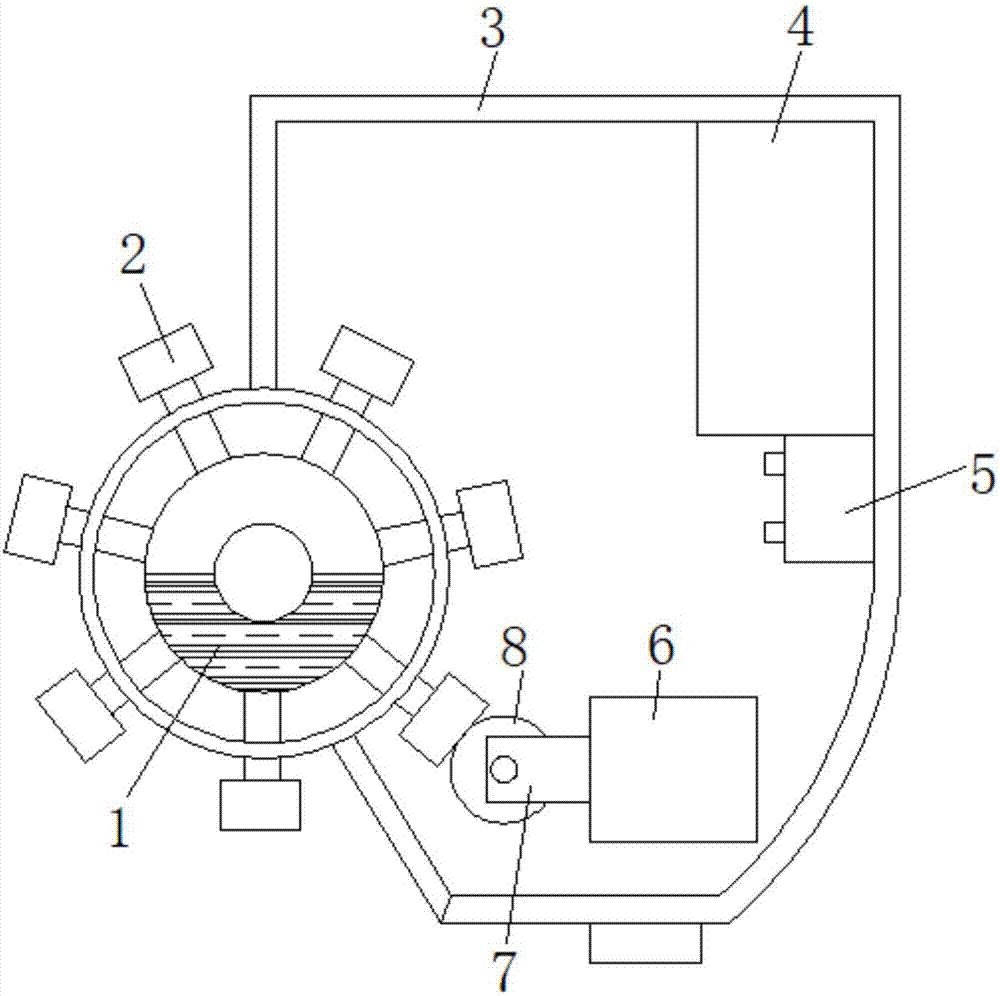

图1为本实用新型结构示意图；

图2为本实用新型框架顶部剖视图；

图3为本实用新型活动板滑槽表面结构示意图；

图4为本实用新型齿条与扇形齿轮啮合示意图；

图5为本实用新型扇形齿轮与转动轴连接结构示意图。

图中：1-滚筒墨池、2-打印喷墨头、3-清洁箱、4-烘干风机、5-高压喷水装置、6-框架、7-移动板、8-清洁滚筒、9-电机、10-行星减速机、11-输出轴、12-齿轮一、13-链条、14-齿轮二、15-转动轴、16-活动板、17-齿条、18-扇形齿轮、19-轴承座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型提供一种技术方案：一种打印机清洁用的清洁滚筒，包括滚筒墨池1、打印喷墨头2、清洁箱3、烘干风机4和高压喷水装置5，滚筒墨池1的内部装有墨汁，滚筒墨池1通过步进式旋转驱动轴驱动其转动，滚筒墨池1的外壁固定连接有固定架，固定架和打印喷墨头2之间设置有控制阀门，打印喷墨头2固定连接在滚筒墨池1的表面，打印喷墨头2清洁箱3活动连接在滚筒墨池1的侧面，清洁箱3的底部设置有出水孔，烘干风机4固定连接在清洁箱3的内壁，高压喷水装置5活动连接在烘干风机4的底部，高压喷水装置5的侧面与清洁箱3的内壁固定连接，步进式旋转驱动轴带动打印喷墨头2进行旋转并完成喷墨打印，然后步进式旋转驱动轴继续旋转，完成单次打印的打印喷墨头2进入清洁箱3内，通过高压喷水装置5与烘干风机4的配合进行清洗烘干，伴随步进式旋转驱动轴的旋转进行第二次的打印，清洁箱3的内壁固定连接有框架6，框架6具有支撑和保护作用，框架6的侧面滑动连接有移动板7，移动板7的运动带动了清洁滚筒8的运动，实现了对打印喷墨头2的横向清扫，移动板7的数量为两个，且两个移动板7以框架6的纵向中线为轴线对称分布在框架6的侧面，两个移动板7能够很好的固定清洁滚筒8的转动位置，使得清洁滚筒8的转动效果更好，移动板7的背面转动连接有清洁滚筒8，打印喷墨头2转动的同时与清洁滚筒8接触，带动清洁滚筒8转动，实现了清洁滚筒8对打印喷墨头2的竖向清扫，移动板7的背面转动连接有转轴，且转轴的表面与清洁滚筒8固定连接，转轴的设置使得清洁滚筒8能够稳定转动，对打印喷墨头2表面残留墨汁的清除效果更好，清洁滚筒8的表面与打印喷墨头2的表面活动连接。

框架6的内壁固定连接有电机9，电机9给输出轴11提供动力，电机9的型号为SY86BYG250C-113，电机9通过外接电源供电，电机9的侧面固定连接有行星减速机10，电机9的转动通过行星减速机10的调速后由输出轴11输出，行星减速机10的侧面转动连接有输出轴11，输出轴11将电机9的转动传递给齿轮一12，输出轴11的一端固定连接有齿轮一12，齿轮一12将输出轴11的转动传递给链条13，齿轮一12的表面活动连接有链条13，链条13将齿轮一12的转动传递给齿轮二14，链条13的一端转动连接有齿轮二14，齿轮二14将链条13的转动传递给转动轴15，齿轮二14的侧面开设有通孔，通孔的内壁固定连接有转动轴15，转动轴15将齿轮二14的传递给扇形齿轮18，转动轴15的另一端转动连接有轴承座19，且轴承座19的侧面与框架6的内壁固定连接，轴承座19的设置使得转动轴15的转动更稳定，转动效果更好，框架6的内壁滑动连接有活动板16，活动板16与移动板7固定连接，活动板16的运动带动移动板7的运动，框架6的侧面开设有滑槽，移动板7的一端通过框架6的滑槽与活动板16的一侧固定连接，框架6侧面滑槽的长度大于移动板7之间的距离，框架6的滑槽具有稳定移动板7的作用，且移动板7的宽度与滑槽相适配，使得移动板7能够稳定的在其中滑动，滑槽的长度大于移动板7之间的距离，给往复运动提供空间，活动板16的另一侧开设有滑槽，滑槽内壁的顶部和底部固定连接有齿条17，齿条17与扇形齿轮18啮合使得齿条17带动活动板16运动，转动轴15的一端固定连接有扇形齿轮18，扇形齿轮18每转动一圈分别与活动板16滑槽的上齿条17和下齿条17啮合，从而使得活动板16和移动板7在框架6的滑槽中做往复运动，最终带动清洁滚筒8做往复运动，扇形齿轮18的数量为两个，且两个扇形齿轮18直径相等，方向一致，此处的设置使得两个扇形齿轮18共同与齿条17啮合，使得活动板16的运动更稳定，清洁滚筒8往复运动的效果更好，扇形齿轮18的顶部与齿条17的表面啮合。

工作原理：该打印机清洁用的清洁滚筒使用时，控制电机9转动，电机9的转动通过行星减速机10的调速后由输出轴11输出，输出轴11将转动传递给齿轮一12，齿轮一12的转动通过链条13传递给齿轮二14，齿轮二14将转动传递给转动轴15，转动轴15发生转动后带动转动轴15一端的扇形齿轮18转动，扇形齿轮18每转动一圈分别与活动板16滑槽的上齿条17和下齿条17啮合，从而使得活动板16和移动板7在框架6的滑槽中做往复运动，最终带动清洁滚筒8做往复运动，滚筒墨池1在转动的同时打印喷墨头2也跟着转动，打印喷墨头2转动的同时与清洁滚筒8接触带动清洁滚筒8转动，配合清洁滚筒8的往复运动，可以很好的将打印喷墨头2表面残留的墨汁清扫，然后经过高压喷水装置5的喷洒，进而更好的将打印喷墨头2表面残留的墨汁清除。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
