技术领域

本实用新型涉及活字套件技术领域，具体为一种打印室用活字套件。

背景技术

活字，指通常用金属、木质或塑料制作的长方块，上面有凸起的字母，着墨后印出字来，用于排版印刷的反文单字。目前，活字单纯做为印章使用，使用范围有限，并且需要专门的空间单独放置，因活字印章体积小，存储不便，容易遗失。此外，目前市面上的收纳盒因印刷和加工的机械化，其上面印刷的图案无法做到私人定制。如中国专利CN205915793U公开的一种活字套件，该方案中活字在载体上存储方便，不容易遗失，能够很方便的拆卸和安装，取用方便；收纳盒可以根据客人不同需求，定制活字印章，实现一对一私人定制；此外，活字和栓塞可以作为活字锁使用，方便收纳盒的锁紧。但该方案通过将栓塞内的钢珠卡接进活字体两侧开设的凹槽内，从而对活字体与载体之间的连接进行固定，其结构简单，固定效果不佳，容易造成活字体脱落的现象。

实用新型内容

本实用新型的目的在于提供一种打印室用活字套件，具备了对活字体与载体之间的连接方式进行了改进，使其组装与拆卸过程更加稳固和方便的优点，解决了将栓塞内的钢珠卡接进活字体两侧开设的凹槽内，从而对活字体与载体之间的连接进行固定，其结构简单，固定效果不佳，容易造成活字体脱落现象的问题。

为实现上述目的，本实用新型提供如下技术方案：一种打印室用活字套件，包括载体和活字体，所述载体的正面设置有连接装置，所述连接装置的正面设置有解锁装置。

所述连接装置包括连接块，所述连接块固定连接在载体的正面，连接块的上表面开设有凹腔，连接块通过凹腔与活字体活动连接，连接块靠近其底部的凹腔内两侧开设有弹簧腔，所述连接块通过弹簧腔固定连接有复位弹簧一，所述复位弹簧一的侧面固定连接有传动块，所述传动块的侧面固定连接有连接杆，所述连接杆的侧面固定连接有插块，活字体靠近其底部的两侧开设有卡槽，所述插块通过卡槽与活字体卡接，所述传动块的正面固定连接有传动杆，连接块的正面开设有滑槽一，所述传动杆的正面穿过滑槽一。

所述解锁装置包括固定块，所述固定块固定连接在连接块的正面，固定块的背面开设有滑槽二，传动杆通过滑槽二与固定块滑动连接，固定块的内部开设有通腔，所述固定块腔内的内壁固定连接有复位弹簧二，所述复位弹簧二的背面固定连接有传动板，所述传动板的背面固定连接有抵挡块，所述抵挡块的外壁与传动杆的侧面活动连接，所述传动板的正面固定连接有活动块，固定块的正面开设有通孔，所述活动块的正面穿过通孔。

优选的，所述滑槽一与滑槽二相互贯穿，且滑槽一与滑槽二的大小均与传动杆相适配。

优选的，所述复位弹簧二的数量为四个，且四个复位弹簧二均安装在传动板正面开设的弹簧腔内。

优选的，所述抵挡块的斜面设置有防摩擦垫。

优选的，所述活动块的正面固定连接有按钮，且按钮的外壁设置有凹凸纹路。

与现有技术相比，本实用新型的有益效果是通过连接块、复位弹簧一、传动块、连接杆和插块之间的配合，将活字体的下端插入至连接块上表面开设的凹腔底部，此过程中，利用复位弹簧一的复位性，使得插块插接进活字体两侧开设的卡槽内，从而实现了活字体与载体之间的连接，通过传动杆、固定块、复位弹簧二、传动板、抵挡块和活动块之间的配合，当需要将活字体拆卸下来进行更换时，按动按钮，使得活动块向固定块背面运动并通过传递作用，使两个抵挡块分别将传动杆向两侧推动，进而通过传递作用，使插块脱离卡槽，从而实现了对活字体拆卸的效果。

综上所述，对活字体与载体之间的连接方式进行了改进，使其组装与拆卸过程更加稳固和方便，解决了将栓塞内的钢珠卡接进活字体两侧开设的凹槽内，从而对活字体与载体之间的连接进行固定，其结构简单，固定效果不佳，容易造成活字体脱落现象的问题。

附图说明

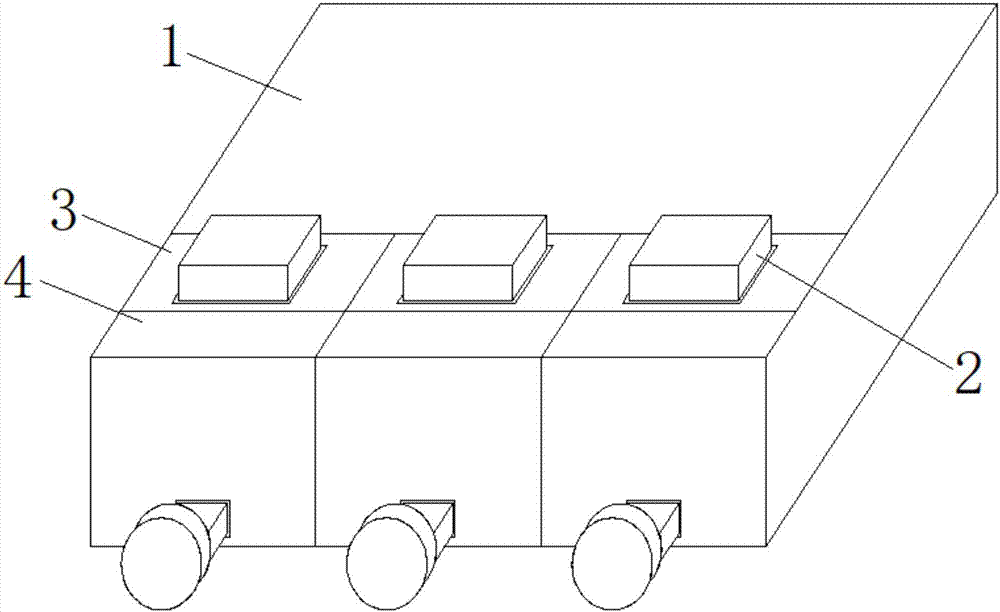

图1为本实用新型结构的正面示意图；

图2为本实用新型连接装置结构的正面剖视图；

图3为本实用新型连接装置结构的俯视剖视图；

图4为本实用新型解锁装置结构的俯视剖视图。

图中：1-载体、2-活字体、3-连接装置、4-解锁装置、5-连接块、6-复位弹簧一、7-传动块、8-连接杆、9-插块、10-传动杆、11-固定块、12-复位弹簧二、13-传动板、14-抵挡块、15-活动块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种打印室用活字套件，包括载体1和活字体2，活字体2指通常用金属、木质或塑料制作的长方块，上面有凸起的字母，着墨后印出字来，用于排版印刷的反文单字，载体1的正面设置有连接装置3，连接装置3的正面设置有解锁装置4。

请参阅图2至3，连接装置3包括连接块5，连接块5固定连接在载体1的正面，连接块5的上表面开设有凹腔，连接块5通过凹腔与活字体2活动连接，连接块5靠近其底部的凹腔内两侧开设有弹簧腔，连接块5通过弹簧腔固定连接有复位弹簧一6，复位弹簧一6对传动块7的运动提供了一个恢复力，复位弹簧一6的侧面固定连接有传动块7，传动块7的侧面固定连接有连接杆8，连接杆8的侧面固定连接有插块9，活字体2靠近其底部的两侧开设有卡槽，插块9通过卡槽与活字体2卡接，将活字体2的下端插入至连接块5上表面开设的凹腔底部，此过程中，利用复位弹簧一6的复位性，使得插块9插接进活字体2两侧开设的卡槽内，从而实现了活字体2与载体1之间的连接，传动块7的正面固定连接有传动杆10，连接块5的正面开设有滑槽一，传动杆10的正面穿过滑槽一。

请参阅图4，解锁装置4包括固定块11，固定块11固定连接在连接块5的正面，固定块11的背面开设有滑槽二，传动杆10通过滑槽二与固定块11滑动连接，滑槽一与滑槽二相互贯穿，且滑槽一与滑槽二的大小均与传动杆10相适配，使得传动杆10在固定块11腔内所受到的力，由两个贯穿的滑槽，传递至连接块5内的传动块7处，固定块11的内部开设有通腔，固定块11腔内的内壁固定连接有复位弹簧二12，复位弹簧二12的背面固定连接有传动板13，复位弹簧二12的数量为四个，且四个复位弹簧二12均安装在传动板13正面开设的弹簧腔内，通过四个复位弹簧二12对传动板13的运动提供了恢复力，使得抵挡块14再将传动杆10向两侧推动后，松开按钮，通过传递作用，从而方便传动杆10返回原位，传动板13的背面固定连接有抵挡块14，抵挡块14的斜面设置有防摩擦垫，减少了抵挡块14的斜面与传动杆10斜面之间的连接处的摩擦力，避免因摩擦力过大而出现卡死的现象，抵挡块14的外壁与传动杆10的侧面活动连接，传动板13的正面固定连接有活动块15，活动块15的正面固定连接有按钮，且按钮的外壁设置有凹凸纹路，方便了操作者对活动块15施加压力，并通过凹凸纹路的设置，提高了操作者按动按钮的舒适感，固定块11的正面开设有通孔，活动块15的正面穿过通孔，当需要将活字体2拆卸下来进行更换时，按动按钮，使得活动块15向固定块11背面运动并通过传递作用，使两个抵挡块14分别将传动杆10向两侧推动，进而通过传递作用，使插块9脱离卡槽，从而实现了对活字体2拆卸的效果，操作起来方便快捷。

综上所述，对活字体2与载体1之间的连接方式进行了改进，使其组装与拆卸过程更加稳固和方便，解决了将栓塞内的钢珠卡接进活字体2两侧开设的凹槽内，从而对活字体2与载体1之间的连接进行固定，其结构简单，固定效果不佳，容易造成活字体2脱落现象的问题。

工作原理：该打印室用活字套件在使用时，将活字体2的下端插入至连接块5上表面开设的凹腔底部，此过程中，利用复位弹簧一6的复位性，使得插块9插接进活字体2两侧开设的卡槽内，从而实现了活字体2与载体1之间的连接，当需要将活字体2拆卸下来进行更换时，按动按钮，使得活动块15向固定块11背面运动并通过传递作用，使两个抵挡块14分别将传动杆10向两侧推动，进而通过传递作用，使插块9脱离卡槽，从而实现了对活字体2拆卸的效果，操作起来方便快捷。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
