技术领域

本实用新型涉及打印用排字机技术领域，具体为一种智能化打印用排字机。

背景技术

普通打印机通常只能打印纸张，对于金属、塑料、木材等介质的打印则无能为力，

对这些材质的介质，通常是通过转印等技术手段来实现图案印刷的。然而，转印的中间环节较多，需要印刷熟手来操作，因此普及度不高。然而，随着社会不断发展，个性化的打印需求逐渐增多，平板打印机也应运而生。中国授权公告号CN201471858U专利公布了一种平板打印机，其包括底座、两个支架、打印平台及上盖，两个支架分别位于底座相对的两侧，上盖由两个支架支撑固定于底座上方，打印平台活动地安装于底座上，并可相对于底座前后平移及上下垂直升降，待打印物品设置于打印平台的上表面上，上盖下方置有喷墨方向向下的彩色打印喷头，从而对待打印物品进行排字处理。该平板打印机可在各种材质的平板状介质的表面上打印，操作简单方便，节约成本，打印速度快。然而，平板打印机打印时，其打印介质可能很长，这样所需的墨量较多，提供一种能持续稳定供墨的装置实为必要。如中国专利CN202573298U平板打印机，该方案中当打印机工作时，连续供墨系统可以持续稳定地向打印喷头提供墨水。另一方面，使用连续供墨系统，用户可自行往墨瓶中增添墨水，而不必频繁地更换墨盒，从而降低了平板打印机的打印成本。但该方案通过将打印平台放置于转动轴上，然后通过转动轴运作使得打印平台进行前后直线进给，其结构简单，打印平台在前后运动过程不够平稳，直接影响了对打印平台待排字的打印介质的准确性。

实用新型内容

本实用新型的目的在于提供一种智能化打印用排字机，具备了对打印平台的前后直线运动机构进行了改进，使得打印平台在进行前后直线进给时更加平稳的优点，解决了将打印平台放置于转动轴上，然后通过转动轴运作使得打印平台进行前后直线进给，其结构简单，打印平台在前后运动过程不够平稳，直接影响了对打印平台待排字的打印介质的准确性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能化打印用排字机，包括打印机主体和打印平台，所述打印机主体的上表面开设有凹腔，所述打印机主体通过凹腔设置有前后直线运动机构。

所述前后直线运动机构包括支撑板，所述支撑板固定连接在打印机主体的凹腔内壁，所述支撑板的上表面固定连接有支撑架，所述支撑架的内表面固定连接有伺服电机，所述伺服电机输出轴的背面固定连接有传动轮一，所述传动轮一的内表面固定连接有连接杆一，所述传动轮一的外壁活动连接有传动带一，所述传动轮一的外壁通过传动带一传动连接有传动轮二，所述传动轮二的内表面固定连接有连接杆二，所述连接杆二的外壁固定连接有传动轮三，所述传动轮三的外壁活动连接有传动带二，所述传动轮三的外壁通过传动带二传动连接有传动轮四，所述传动轮四的内表面固定连接有连接杆三，所述连接杆三的外壁固定连接有传动轮五，所述传动轮五的外壁活动连接有传动带三，所述传动轮五的外壁通过传动带三传动连接有传动轮六，所述传动轮六的内表面固定连接有连接杆四，所述连接杆二、连接杆三和连接杆四的正面均固定连接有传动块，所述传动块的外壁固定连接有传动齿轮，所述传动齿轮的外壁啮合连接有齿条排，所述齿条排的顶部与打印平台的下表面固定连接。

优选的，所述打印机主体凹腔内开设有通孔，连接杆一、连接杆二、连接杆三和连接杆四的一端均穿过通孔，且连接杆的外壁固定连接有轴承内圈。

优选的，所述支撑板的数量为两个，且两个支撑板分别安装在打印机主体凹腔内的两侧。

优选的，所述支撑架的内表面设置有橡胶减震垫，且橡胶减震垫的大小与伺服电机的外壳相适配。

优选的，所述传动轮一、传动轮二、传动轮三、传动轮四、传动轮五和传动轮六之间大小均相适配。

与现有技术相比，本实用新型的有益效果是通过支撑板、伺服电机和传动轮一之间的配合，启动伺服电机，通过输出轴的运作，促使传动轮一进行转动，通过传动带一、传动轮二和传动轮三之间的配合，由于传动轮二通过传动带一与传动轮一传动连接，进而带动传动轮二的转动，此时，由于传动轮三与传动轮二一同固定连接在连接杆二的外壁，从而促使传动轮三的转动，通过传动带二、传动轮四和传动轮五之间的配合，由于传动轮四通过传动带二与传动轮三传动连接，进而带动传动轮四的转动，此时，由于传动轮五与传动轮四一同固定连接在连接杆三的外壁，从而促使传动轮五的转动，通过传动带三和传动轮六之间的配合，由于传动轮六通过传动带三与传动轮五传动连接，进而促使传动轮六的转动，通过传动块、传动齿轮和齿条排之间的配合，由于传动块的正面与背面分别通过连接杆二、连接杆三和连接杆四与各个传动轮传动连接，进而促使了传动块的转动，此时，由于传动齿轮固定连接在传动块的外壁，进而通过齿条排与传动齿轮的啮合连接，实现了打印平台的直线运动，使运动过程更加平稳。

综上所述，对打印平台的前后直线运动机构进行了改进，使得打印平台在进行前后直线进给时更加平稳，解决了将打印平台放置于转动轴上，然后通过转动轴运作使得打印平台进行前后直线进给，其结构简单，打印平台在前后运动过程不够平稳，直接影响了对打印平台待排字的打印介质的准确性的问题。

附图说明

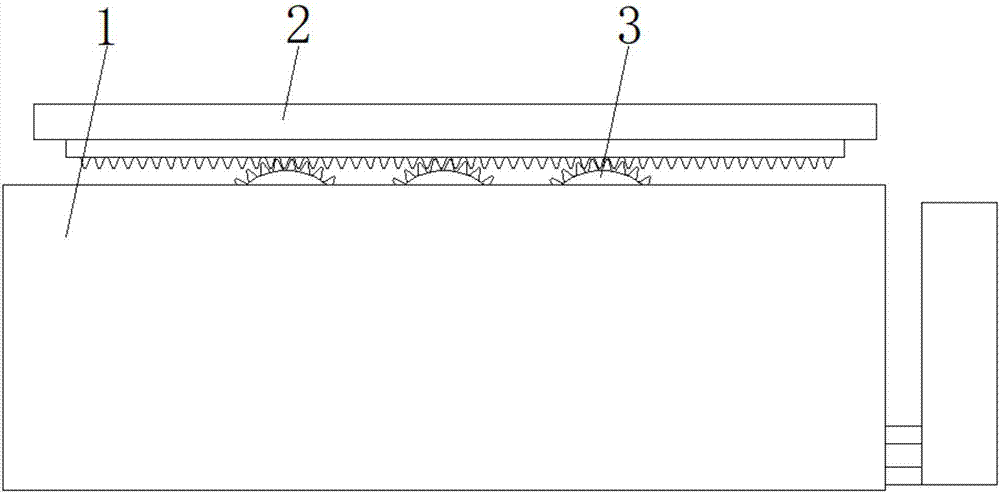

图1为本实用新型结构的正面示意图；

图2为本实用新型前后直线运动机构部分结构的俯视示意图；

图3为本实用新型前后直线运动机构部分结构的俯视示意图；

图4为本实用新型齿条排结构的正面示意图。

图中：1-打印机主体、2-打印平台、3-前后直线运动机构、4-支撑板、5-伺服电机、6-传动轮一、7-传动带一、8-传动轮二、9-传动轮三、10-传动带二、11-传动轮四、12-传动轮五、13-传动带三、14-传动轮六、15-传动块、16-传动齿轮、17-齿条排。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种智能化打印用排字机，包括打印机主体1和打印平台2，打印机主体1内还设有打印喷墨系统、驱动系统及电路控制系统等，打印喷墨系统包括打印字车，打印字车的底部设有打印喷头。打印字车在打印过程中沿导轨作左右的往复运动。墨盒安装在打印字车内，墨盒内收容有墨水，墨盒与打印喷头流体连通，从而向打印喷头供应墨，打印平台2的上表面固定有打印介质，该打印介质可以是木板、塑料等刚性板件，打印机主体的近旁位置设有一墨瓶，墨瓶内收容有墨水，且墨瓶内的墨水容量远大于墨盒的墨水容量，输墨管将墨瓶与墨盒密封连通起来，墨瓶，墨盒及输墨管构成了连续供墨系统。在打印过程中，连续供墨系统可以持续稳定地向打印喷头提供墨水。另一方面，使用连续供墨系统，用户可自行增添墨水，而不必频繁地更换墨盒，从而降低了平板打印机的打印成本，打印机主体1的上表面开设有凹腔，打印机主体1凹腔内开设有通孔，连接杆一、连接杆二、连接杆三和连接杆四的一端均穿过通孔，且连接杆的外壁固定连接有轴承内圈，通过利用轴承自旋转性，减少了各个连接杆转动时的摩擦力，使得力的传递效果更佳，打印机主体1通过凹腔设置有前后直线运动机构3。

请参阅图2至4，前后直线运动机构3包括支撑板4，支撑板4固定连接在打印机主体1的凹腔内壁，支撑板4的数量为两个，且两个支撑板4分别安装在打印机主体1凹腔内的两侧，使后续的伺服电机5、传动轮一6、传动带一7、传动轮二8、传动轮三9、传动带二10、传动轮四11、传动轮五12、传动带三13和传动轮六14的结构均成对设置，支撑板4的上表面固定连接有支撑架，支撑架的内表面固定连接有伺服电机5，其型号为60CB020C-500000，支撑架的内表面设置有橡胶减震垫，且橡胶减震垫的大小与伺服电机5的外壳相适配，在伺服电机5因工作产生振动时，橡胶减震垫起到一定的缓冲作用，减少了支撑架对伺服电机5外壳造成的伤害，伺服电机5输出轴的背面固定连接有传动轮一6，传动轮一6的内表面固定连接有连接杆一，启动伺服电机5，通过输出轴的运作，促使传动轮一6进行转动，传动轮一6的外壁活动连接有传动带一7，传动轮一6的外壁通过传动带一7传动连接有传动轮二8，传动轮二8的内表面固定连接有连接杆二，连接杆二的外壁固定连接有传动轮三9，由于传动轮二8通过传动带一7与传动轮一6传动连接，进而带动传动轮二8的转动，此时，由于传动轮三9与传动轮二8一同固定连接在连接杆二的外壁，从而促使传动轮三9的转动，传动轮三9的外壁活动连接有传动带二10，传动轮三9的外壁通过传动带二10传动连接有传动轮四11，传动轮四11的内表面固定连接有连接杆三，连接杆三的外壁固定连接有传动轮五12，由于传动轮四11通过传动带二10与传动轮三9传动连接，进而带动传动轮四11的转动，此时，由于传动轮五12与传动轮四11一同固定连接在连接杆三的外壁，从而促使传动轮五12的转动，传动轮五12的外壁活动连接有传动带三13，传动轮五12的外壁通过传动带三13传动连接有传动轮六14，传动轮一6、传动轮二8、传动轮三9、传动轮四11、传动轮五12和传动轮六14之间大小均相适配，由伺服电机5输出轴所输出的力，通过各个相同的传动轮进行力的传递，减小了力传递过程中力的散失，传动轮六14的内表面固定连接有连接杆四，由于传动轮六14通过传动带三13与传动轮五12传动连接，进而促使传动轮六14的转动，连接杆二、连接杆三和连接杆四的正面均固定连接有传动块15，传动块15的外壁固定连接有传动齿轮16，传动齿轮16的外壁啮合连接有齿条排17，齿条排17的顶部与打印平台2的下表面固定连接，由于传动块15的正面与背面分别通过连接杆二、连接杆三和连接杆四与各个传动轮传动连接，进而促使了传动块15的转动，此时，由于传动齿轮16固定连接在传动块15的外壁，进而通过齿条排17与传动齿轮16的啮合连接，实现了打印平台2的直线运动，使运动过程更加平稳。

综上所述，对打印平台2的前后直线运动机构3进行了改进，使得打印平台2在进行前后直线进给时更加平稳，解决了将打印平台2放置于转动轴上，然后通过转动轴运作使得打印平台2进行前后直线进给，其结构简单，打印平台2在前后运动过程不够平稳，直接影响了对打印平台2待排字的打印介质的准确性的问题。

工作原理：该智能化打印用排字机在使用时，启动伺服电机5，通过输出轴的运作，促使传动轮一6进行转动，由于传动轮二8通过传动带一7与传动轮一6传动连接，传动轮四11通过传动带二10与传动轮三9传动连接，传动轮六14通过传动带三13与传动轮五12传动连接，且传动轮三9与传动轮二8一同固定连接在连接杆二的外壁，传动轮五12与传动轮四11一同固定连接在连接杆三的外壁，通过传动块15、传动齿轮16和齿条排17之间的配合，由于传动块15的正面与背面分别通过连接杆二、连接杆三和连接杆四与各个传动轮传动连接，进而促使了传动块15的转动，此时，由于传动齿轮16固定连接在传动块15的外壁，进而通过齿条排17与传动齿轮16的啮合连接，实现了打印平台2的直线运动，使运动过程更加平稳。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
