技术领域

本实用新型涉及一种印刷机，具体是涉及一种手机壳图案印刷机。

背景技术

手机壳印刷图案的时候，将大量的手机壳摆放在一起，然后印刷机器在手机壳上移动印刷。实现批量化的生产，提高了手机壳的印刷效率。但是手机壳在操作台上缺少固定装置，手机壳摆放完成后，手机壳位置偏斜或者机器将手机壳带偏，都非常影响印刷工作。

实用新型内容

本实用新型要解决的技术问题是克服现有技术手机壳图案印刷缺少固定装置的缺陷，提供一种手机壳图案印刷机。

为解决上述技术问题，本实用新型提供以下技术方案：一种手机壳图案印刷机，包括操作台，所述操作台的边侧围设固定板，固定板的上方安装矩形框板，矩形框板围设在操作台的外部，所述固定板与矩形框板之间通过弹簧固定连接，所述矩形框板的每块侧板均开设滑槽，每条所述的滑槽上均滑动安装有滑块，所述滑块上设有内螺纹管，内螺纹管的螺纹安装螺杆，所述螺杆的端部垂直设有限位板。

进一步的，所述滑槽的槽底贯穿开设通槽，内螺纹管上贯穿开设通孔，滑块贯穿开设与通孔位置对应的穿孔，所述固定板上贯穿开设螺纹通孔，内螺纹管的通孔内穿过螺栓，螺栓穿过内螺纹管的通孔、滑块的穿孔和滑槽的通槽与螺纹通孔旋紧。

进一步的，所述限位板设为弹性板。

进一步的，所述限位板的背面开设槽孔，槽孔与螺杆通过滚珠活动连接。

本实用新型与现有技术相比具有的有益效果是：一种手机壳图案印刷机，结构合理，使用方便，主要改进手机印刷的操作台结构，增设矩形框板等，利用限位板将手机壳全部固定好，防止印刷时，机器左右移动将手机壳带走。

附图说明

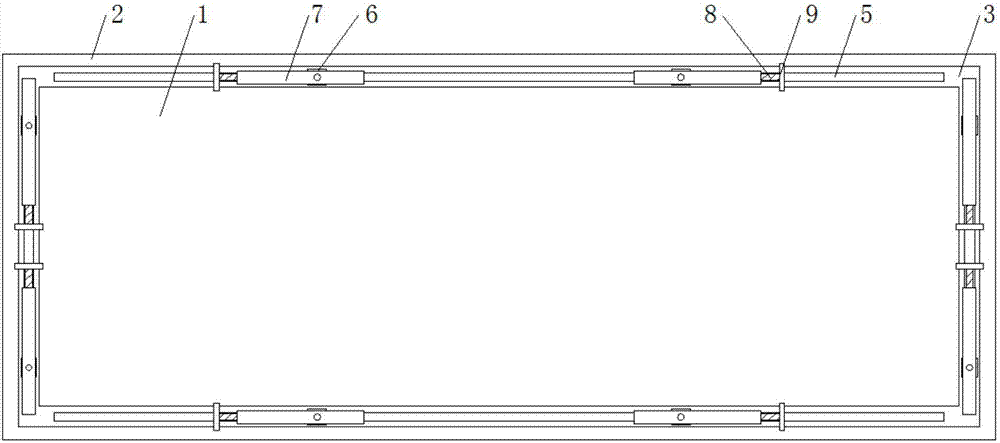

图1为本实用新型一种手机壳图案印刷机内螺纹管平行所在矩形框板安装结构示意图；

图2为本实用新型一种手机壳图案印刷机侧视结构示意图。

图中标号为：1-操作台；2-固定板；3-矩形框板；4-弹簧；5-滑槽；6-滑块；7-内螺纹管；8-螺杆；9-限位板；10-螺栓。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

参照图1至图2可知：一种手机壳图案印刷机，包括操作台1，所述操作台1的边侧围设固定板2，固定板2的上方安装矩形框板3，矩形框板3围设在操作台1的外部，所述固定板2与矩形框板3之间通过弹簧4固定连接，所述矩形框板3的每块侧板均开设滑槽5，每条所述的滑槽5上均滑动安装有滑块6，所述滑块6上设有内螺纹管7，内螺纹管7的螺纹安装螺杆8，所述螺杆8的端部垂直设有限位板9。

所述滑槽5的槽底贯穿开设通槽，内螺纹管7上贯穿开设通孔，滑块6贯穿开设与通孔位置对应的穿孔，所述固定板2上贯穿开设螺纹通孔，内螺纹管7的通孔内穿过螺栓10，螺栓10穿过内螺纹管7的通孔、滑块6的穿孔和滑槽5的通槽与螺纹通孔旋紧，便于调节矩形框板3的高度；所述限位板9设为弹性板，包括加工的手机壳；所述限位板9的背面开设槽孔，槽孔与螺杆8通过滚珠活动连接，防止限位板9转动，影响螺栓10旋转和手机壳的固定。

本实用新型的原理及优点：使用时，将手机壳集中排列摆放在操作台1上，然后根据手机壳摆放的区域大小，旋开螺杆8，弹簧4上升，矩形框板3上升，调整所有的内螺纹管7的位置，使所有的内螺纹管7与相对的手机壳位置垂直，然后旋转螺杆8，使得限位板9全部抵在手机壳的侧边，将手机壳夹紧在限位板9之间，再将螺栓10穿过内螺纹管7的通孔、滑块6的穿孔和滑槽5的通槽与螺纹通孔旋紧，使得限位板9保持稳定，然后印刷机对手机壳进行图案印刷，印刷完毕，旋开螺栓10，再将螺杆8旋入内螺纹管7内，将内螺纹管7平行所在矩形框板3的框板调整，然后再下旋螺栓10，将矩形框板3调节到操作台1的台面下方。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
