技术领域

本实用新型涉及汽车遮阳罩，具体涉及一种防盗充气式汽车遮阳罩。

背景技术

汽车逐渐成为人们生活中越来越普遍的交通工具，当人们开车出行时，地下停车场无法提供大量的停车位，使得很多车辆不得暴露在露天停车道上；汽车相当于一个封闭的空间，在太阳暴晒下，车内空气无法流通，车内气温迅速升高，在烈日炎炎的环境中，车内温度可达到五十度以上；为了解决这一问题，有的车主采用车罩来防止阳光直射，但现在有的汽车车罩因其整体面积过大，一个人很不好操作，盖好车罩需要很长时间，且隔热效果不好；而其现有的汽车车罩与车体没有连接固定的设置，极易在使用过程中被风吹落、刮破或者被盗走。由于现有汽车车罩存在上述诸多缺陷，虽然车罩对汽车遮阳有一定帮助，但还是导致很多车主都不愿意使用车罩。

发明内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出了一种防盗充气式汽车遮阳罩。

为了实现上述目的，本实用新型采用了如下技术方案：一种防盗充气式汽车遮阳罩，其特殊之处在于：包括伞盖、粘附在伞盖顶部的防晒气囊，所述伞盖包括伞杆、伞骨和伞布，所述伞杆的底端装有真空吸盘，伞杆顶部铰接六根伞骨，每根伞骨的外端均设有固定立柱，伞骨上覆盖有伞布，所述伞布的顶端与防晒气囊的底部相连，防晒气囊底部设置进气嘴，伞杆穿过伞布连通进气嘴，所述伞盖上设有垂帘，垂帘的顶端与伞布边缘相连，其两端分别与位于两侧的固定立柱相连，垂帘的两侧和底端均设有挂钩；所述防晒气囊的外侧设有对应于车身前端的左右两个布角均设置有一根带有钢钩的高弹性的张紧抗风绳索，所述防晒气囊对应于车身后端设有防盗绳索，所述防盗绳索上连接有防盗杆。

进一步地，所述防晒气囊由气囊和包附在气囊表面的防晒膜组成。

进一步地，所述伞杆内设有滑槽，所述固定立柱内侧也开设有滑槽。

进一步地，伞杆和固定立柱上的滑槽的数量为四个，其均匀开设在伞杆和固定立柱内壁。

进一步地，所述滑槽的长度为30-50cm。

进一步地，每根固定立柱的下端均设有真空吸盘。

与现有技术相比，本实用新型的优点是：

1、伞布的顶端与防晒气囊的底部相连，防晒气囊底部设置进气嘴，伞杆穿过伞布连通进气嘴，压缩气体可以通过伞杆进入防晒气囊，使用方便，可靠性高。

2、所述防晒气囊对应于车身后端设有防盗绳索，防盗绳索上连接有防盗杆，防盗杆置于汽车后厢内，从而防止遮阳罩被拿走。

3、所述伞杆和设置在伞骨的外端均的固定立柱下端均设有真空吸盘，可以提高遮阳罩与车顶连接的可靠性，防止使用过程中被风吹落或吹偏。

4、垂帘的两侧和底端均设有挂钩，可以挂在车的底座和固定立柱上，进一步提升防晒效果。

5、所述伞杆和固定立柱内设有滑槽，伞盖上设有垂帘，放下垂帘并在滑槽内插入套杆后可以作为户外遮阳帐篷使用。

附图说明

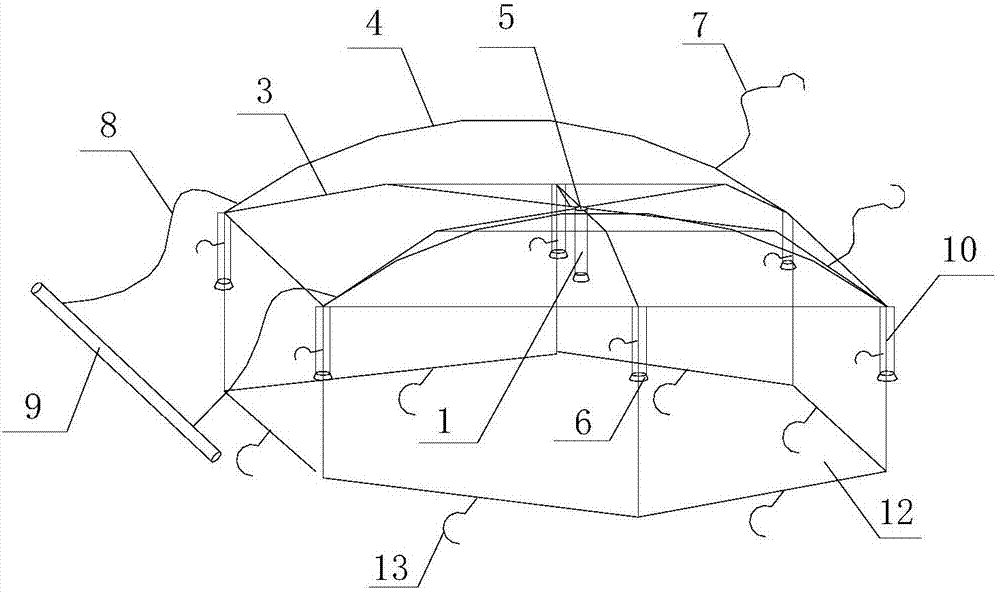

图1为本实用新型实施例提出的一种防盗充气式汽车遮阳罩；

图2为图1中伞盖的结构示意图；

图3为图1中伞杆A-A方向的剖面结构示意图。

图中：1-伞杆，2-伞骨，3-伞布，4-防晒气囊，5-进气嘴，6-真空吸盘，7-抗风绳索，8-防盗绳索，9-防盗杆，10-固定立柱，11-滑槽，12-垂帘，13-挂钩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1至图3，一种防盗充气式汽车遮阳罩，包括伞盖、粘附在伞盖顶部的防晒气囊，所述伞盖包括伞杆1、伞骨2和伞布3，所述伞杆1的底端装有真空吸盘6，伞杆1顶部铰接六根伞骨2，每根伞骨2的外端均设有固定立柱10，伞骨2上覆盖有伞布3，所述伞布1的顶端与防晒气囊4的底部相连，防晒气囊4底部设置进气嘴5，伞杆1穿过伞布3连通进气嘴5，所述伞盖上设有垂帘12，垂帘12的顶端与伞布3边缘相连，其两端分别与位于两侧的固定立柱10相连，垂帘12的两侧和底端均设有挂钩13；所述防晒气囊4的外侧设有对应于车身前端的左右两个布角均设置有一根带有钢钩的高弹性的张紧抗风绳索7，所述防晒气囊4对应于车身后端设有防盗绳索8，所述防盗绳索8上连接有防盗杆9。所述防晒气囊4由气囊和包附在气囊表面的防晒膜组成。所述伞杆1内设有滑槽11，所述固定立柱10内侧也开设有滑槽11。伞杆和固定立柱10上的滑槽11的数量为四个，其均匀开设在伞杆1和固定立柱10内壁。所述滑槽11的长度为30-50cm。每根固定立柱10的下端均设有真空吸盘6。

在使用时，首先打开伞盖，然后去掉伞杆1上的真空吸盘6，给防晒气囊4充气，充气完毕后，将伞杆固定在车顶，其次将连接在伞骨2上的固定立柱10吸附在车的前盖和后箱上，将防晒气囊4的外侧对应于车身前端的左右两个布角的两根带有钢钩的高弹性的张紧抗风绳索7挂在车前门的把手上，最后拉动防晒气囊4对应车身后端的防盗绳索8，将防盗绳索8上连接的防盗杆9放进车的后厢内，关上后箱将垂帘12放下来挂在车底座和固定立柱10上。在伞杆和固定立柱上的滑槽11内可以插入套杆后可以作为户外遮阳帐篷使用。
