技术领域

本实用新型涉及喷涂装置技术领域，具体为一种便捷式真石漆喷涂装置。

背景技术

目前，喷涂设备一般是由小喷壶作为喷涂器来进行喷涂；这样下来，喷涂时候需要多次来向喷壶内加料，这样工作效率极大的降低，工作人员疲惫感增加；而且设备的价格昂贵；如何解决目前所出现的问题让人们措手不及，为解决这一问题所带来的困扰，后来就出现喷涂装置，传统的喷涂装置体积较大，携带起来不方便后来经过改进就出现了使用效果较好的便捷式真石漆喷涂装置，例如中国专利CN203816823U公开的一种新型真石漆喷涂装置，包括储蓄罐、上盖、弧形卡手、紧固螺钉、进气三通管、控气阀门、气压表、出料三通管和手持喷涂器；所述上盖与储蓄罐上端连接；所述紧固螺钉与弧形卡手连接；所述弧形卡手与储蓄罐上侧面连接；所述进气三通管设置于上盖上端面中央，并通过上盖与储蓄罐连通；所述控气阀门与储蓄罐连接；所述气压表设置于控气阀门上端，并与控气阀门连接；但是由于该装置携带起来不方便，导致取用过程中比较吃力且浪费时间，使用的效果不好。

实用新型内容

本实用新型的目的在于提供一种便捷式真石漆喷涂装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便捷式真石漆喷涂装置，包括筒体、筒盖、出料口、紧固装置与检测装置，所述筒盖活动连接在筒体的顶部，所述出料口固定连接在筒体的底部，所述紧固装置固定连接在筒体上靠近其顶部的侧面，所述检测装置固定安装在筒盖的顶部，所述筒体的正面活动连接有螺钉，筒体通过螺钉固定连接有便携装置。

所述便携装置包括内凹板，所述内凹板通过螺钉与筒体的正面固定连接，内凹板上靠近其底部的正面固定连接有固定筒，所述固定筒腔内的一侧开设有安装槽，固定筒通过安装槽固定连接有轴承，所述轴承的内表面固定连接有转轴，所述固定筒腔内的另一侧固定连接有安装盘，所述安装盘腔内的顶部固定连接有发条弹簧，安装盘的侧面活动连接有安装盖，所述转轴的一端贯穿安装盖的侧面并与发条弹簧的轴心处固定连接，所述转轴上靠近其中部的外表面固定连接有背带，所述背带的顶部贯穿固定筒的上表面延伸至固定筒的外部，所述内凹板上靠近其两侧的正面固定连接有限位装置，所述背带的顶部通过限位装置的背面并固定连接有卡扣，所述卡扣的外表面卡接有卡套，所述卡套固定连接在内凹板上靠近其顶部的正面。

所述限位装置包括固定板，所述固定板的底部与内凹板的顶部固定连接，固定板上靠近其一端的正面固定连接有固定轴，所述固定轴的外表面转动连接有转动件，所述转动件的正面固定连接有扭簧，所述扭簧的一端与固定板的正面固定连接，所述转动件的顶部固定连接有限位板，所述限位板上靠近其一端的底部固定连接有限位齿，所述限位板通过限位齿与背带的上表面卡接。

优选的，所述内凹板的中部固定连接有缓冲垫。

优选的，所述固定筒的数量为两个，两个固定筒以内凹板的竖直中心线为轴对称排列。

优选的，所述限位装置的数量为两个，两个限位装置以内凹板的竖直中心线为轴对称排列。

优选的，所述限位齿的数量不少于十个，各个限位齿沿着限位板上靠近其一端的底部依次间隔排列。

与现有技术相比，本实用新型的有益效果是：本实用新型通过筒体、筒盖、紧固装置、检测装置与便携装置的配合使用，使喷涂装置携带起来更加方便，节省了取用过程中所花费的时间，本实用新型通过内凹板、固定筒、轴承、转轴、安装盘、发条弹簧、安装盖、背带、卡扣与卡套的配合使用，使便携装置使用的时候，由固定筒中抽出背带，抽动的同时转轴带动发条弹簧迅速收紧，发条弹簧处于“上劲”状态，这时背带连同卡扣朝卡套方向移动并最终卡扣与卡套卡接上，背带处于绷紧的状态，等到卡扣与卡套解除锁定后，由于发条弹簧的回复力作用，背带迅速回收，起到省时省力的效果，同时由于卡扣、卡套、固定板、固定轴、转动件、扭簧、限位板与限位齿的配合使用，背带抽出之前先按动限位板使限位齿与背带的上表面脱离，背带即可调节长度等到调节适当后松开限位板并由于扭簧的回复力作用，限位齿与背带重新卡接上背带的长度即可固定，通过上述相关结构的配合，使喷涂装置携带起来更加方便，解决了背景技术中提出的问题，同时节省了取用过程中所花费的时间，使用的效果更好。

附图说明

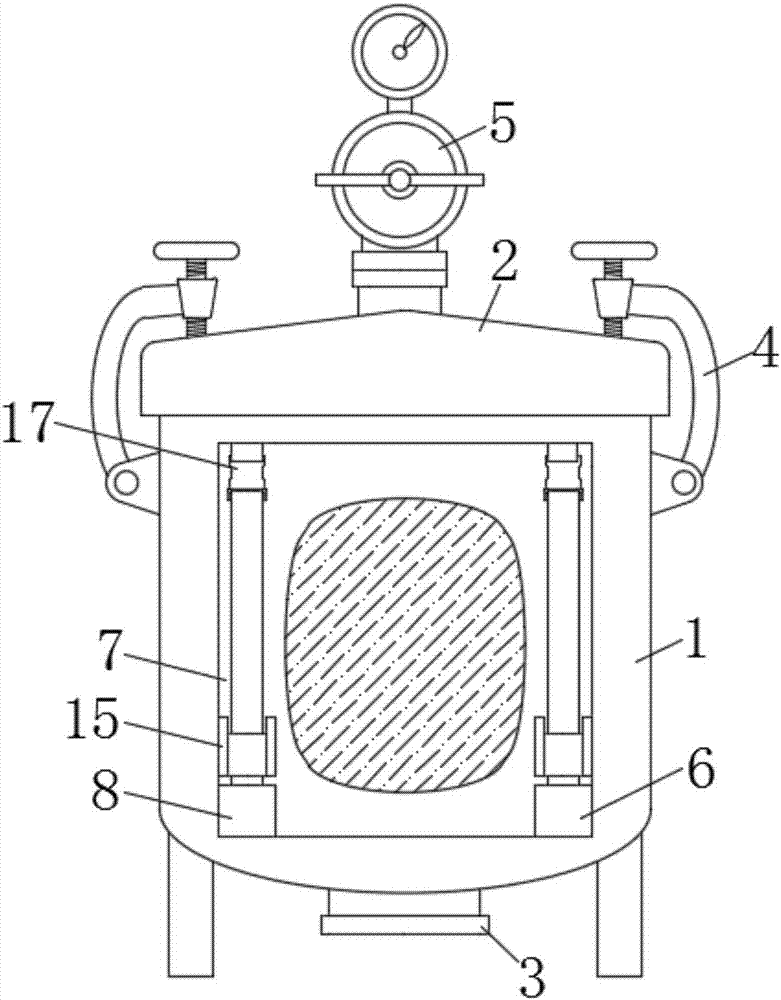

图1为本实用新型筒体正视图的结构示意图；

图2为本实用新型内凹板与筒体正视图的结构示意图；

图3为本实用新型固定筒正视图的局部剖视图的结构示意图；

图4为本实用新型卡扣与卡套正视图的结构示意图；

图5为本实用新型限位装置侧视图的结构示意图。

图中：1-筒体、2-筒盖、3-出料口、4-紧固装置、5-检测装置、6-便携装置、7-内凹板、8-固定筒、9-轴承、10-转轴、11-安装盘、12-发条弹簧、13-安装盖、14-背带、15-限位装置、16-卡扣、17-卡套、18-固定板、19-固定轴、20-转动件、21-扭簧、22-限位板、23-限位齿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种便捷式真石漆喷涂装置，包括筒体1、筒盖2、出料口3、紧固装置4与检测装置5，筒盖2活动连接在筒体1的顶部，筒盖2与筒体1形成密闭容器结构，用于涂料的盛放，出料口3固定连接在筒体1的底部，涂料由此排出，紧固装置4固定连接在筒体1上靠近其顶部的侧面，紧固住筒盖2，使筒盖2与筒体1连接地更紧密，检测装置5固定安装在筒盖2的顶部，主要由气压表组成，检测筒体1内部的实时压强等相关数据，筒体1的底部还固定连接有支撑腿，支撑整个装置的重量，筒体1的正面活动连接有螺钉，筒体1通过螺钉固定连接有便携装置6，通过筒体1、筒盖2、紧固装置4、检测装置5与便携装置6的配合使用，使喷涂装置携带起来更加方便，节省了取用过程中所花费的时间。

请参阅图2至图4，便携装置6包括内凹板7，内凹板7通过螺钉与筒体1的正面固定连接，内凹板7的中部固定连接有缓冲垫，使喷涂装置背起的时候背部紧靠在缓冲垫上，提高舒适性，内凹板7上靠近其底部的正面固定连接有固定筒8，固定筒8的数量为两个，两个固定筒8以内凹板7的竖直中心线为轴对称排列，使喷涂装置背起的时候肩膀受力更加对称均匀，固定筒8腔内的一侧开设有安装槽，固定筒8通过安装槽固定连接有轴承9，轴承9的内表面固定连接有转轴10，固定筒8腔内的另一侧固定连接有安装盘11，安装盘11腔内的顶部固定连接有发条弹簧12，安装盘11的侧面活动连接有安装盖13，转轴10的一端贯穿安装盖13的侧面并与发条弹簧12的轴心处固定连接，转轴10上靠近其中部的外表面固定连接有背带14，背带14的顶部贯穿固定筒8的上表面延伸至固定筒8的外部，内凹板7上靠近其两侧的正面固定连接有限位装置15，背带14的顶部通过限位装置15的背面并固定连接有卡扣16，限位装置15的数量为两个，两个限位装置15以内凹板7的竖直中心线为轴对称排列，使两条背带同时限位，保证背带的抽出的长度保持一致，进而背起的时候更加舒适，卡扣16的外表面卡接有卡套17，卡套17固定连接在内凹板7上靠近其顶部的正面，通过内凹板7、固定筒8、轴承9、转轴10、安装盘11、发条弹簧12、安装盖13、背带14、卡扣16与卡套17的配合使用，使便携装置6使用的时候，由固定筒8中抽出背带14，抽动的同时转轴9带动发条弹簧12迅速收紧，发条弹簧12处于“上劲”状态，这时背带14连同卡扣16朝卡套17方向移动并最终卡扣16与卡套17卡接上，背带14处于绷紧的状态，等到卡扣16与卡套17解除锁定后，由于发条弹簧12的回复力作用，背带14迅速回收，起到省时省力的效果。

请参阅图5，限位装置15包括固定板18，固定板18的底部与内凹板7的顶部固定连接，固定板18上靠近其一端的正面固定连接有固定轴19，固定轴19的外表面转动连接有转动件20，转动件20的正面固定连接有扭簧21，扭簧21的一端与固定板18的正面固定连接，转动件20的顶部固定连接有限位板22，限位板22上靠近其一端的底部固定连接有限位齿23，限位板22通过限位齿23与背带14的上表面卡接，限位齿23的数量不少于十个，各个限位齿23沿着限位板22上靠近其一端的底部依次间隔排列，使限位齿23与背带14卡接地更加紧密，以防脱离，由于卡扣16、卡套17、固定板18、固定轴19、转动件20、扭簧21、限位板22与限位齿23的配合使用，背带14抽出之前先按动限位板22使限位齿23与背带14的上表面脱离，背带14即可调节长度等到调节适当后松开限位板22并由于扭簧21的回复力作用，限位齿23与背带14重新卡接上背带14的长度即可固定。

工作原理：该便捷式真石漆喷涂装置使用时，先按动限位板22使限位齿23与背带14的上表面脱离，后由固定筒8中抽出背带14，抽动的同时转轴9带动发条弹簧12迅速收紧，发条弹簧12处于“上劲”状态，这时背带14连同卡扣16朝卡套17方向移动并最终卡扣16与卡套17卡接上，这时背带14即可调节长度等到调节适当后松开限位板22并由于扭簧21的回复力作用，限位齿23与背带14重新卡接上，等到卡扣16与卡套17解除锁定后，由于发条弹簧12的回复力作用，背带14迅速回收，起到省时省力的效果，通过上述相关结构的配合，使喷涂装置携带起来更加方便，解决了背景技术中提出的问题，同时节省了取用过程中所花费的时间，使用的效果更好。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
