技术领域

本实用新型涉及到流量计转运领域，具体涉及到一种便于卸货的艾默生CM300质量流量计运转车。

背景技术

为了保证输油线路的稳定运行，石化工作人员需要定期采用艾默生CM300质量流量计对输油管线进行离线检测。艾默生CM300质量流量计总体呈U型，而且质量高达数百公斤，不仅安装、拆卸比较困难，而且在转运过程也没有合适省力的工具。现有技术多采用人工将艾默生CM300质量流量计从运送货车上搬至地面，然后通过绳索将其固定在小推车上，并斜向推动小推车至目的地，流量计抬下小车的时候需要几个人，比较重，不方便。

实用新型内容

本实用新型所要解决的技术问题在于流量计抬下小车时不方便。

为了实现上述目的，本实用新型提供的技术方案是：一种便于卸货的艾默生CM300质量流量计运转车，包括底板，所述底板的上端左侧设有向右呈U型的挡板，且挡板的下端设有插块，所述底板的上端设有与插块对应的插槽，且底板的外端设有与插槽对应的紧固旋钮，所述底板的下端左侧设有前后两个左支撑腿，且左支撑腿的下端设有车轮，所述底板的右端下侧中部设有右支撑腿，且右支撑腿的下端通过螺纹筒连接有下支撑腿，所述下支撑腿的下端设有万向轮，且下支撑腿的左端下侧通过连杆连接有向上的导向筒，所述导向筒内插接有导向杆，且导向杆的上端固定在底板上，所述底板的下侧设有托板，且托板位于左支撑腿和右支撑腿之间，所述托板的上端均匀设有支撑杆，且底板的上端开设有与支撑杆对应的插孔，所述支撑杆的上端设有滑轮，且滑轮的上端与底板的上端面在同一水平面，所述托板的中部插接有贯穿的支撑螺纹筒，且支撑螺纹筒内插接有螺纹杆，所述螺纹杆的上端与底板转动连接，所述底板的右端上侧设有倒U型的把手。

优选的，所述左支撑腿和右支撑腿的上端均套接有套筒，且套筒的上端固定在底板上，所述左支撑腿和右支撑腿的上端分别与对应的套筒的内腔顶端之间通过弹簧连接。

优选的，所述螺纹杆的下端设有转杆。

优选的，所述螺纹杆的上端与底板之间通过圆锥滚子轴承连接。

优选的，所述螺纹筒的周向设有转动孔

本实用新型设计，达到目的后，旋松紧固旋钮，将挡板拔下，转动螺纹筒，将底板的右端升起，这样流量计的左端向下倾斜，转动转杆，螺纹杆带动托板上移，滑轮上移，将流量计托起一定角度，在重力的作用下，顺着滑轮向下滑动，流量计的左端先着地，然后向右拉动把手，便可以将流量计放下，降低了劳动强度，卸下更方便。

附图说明

图1为本实用新型的结构示意图；

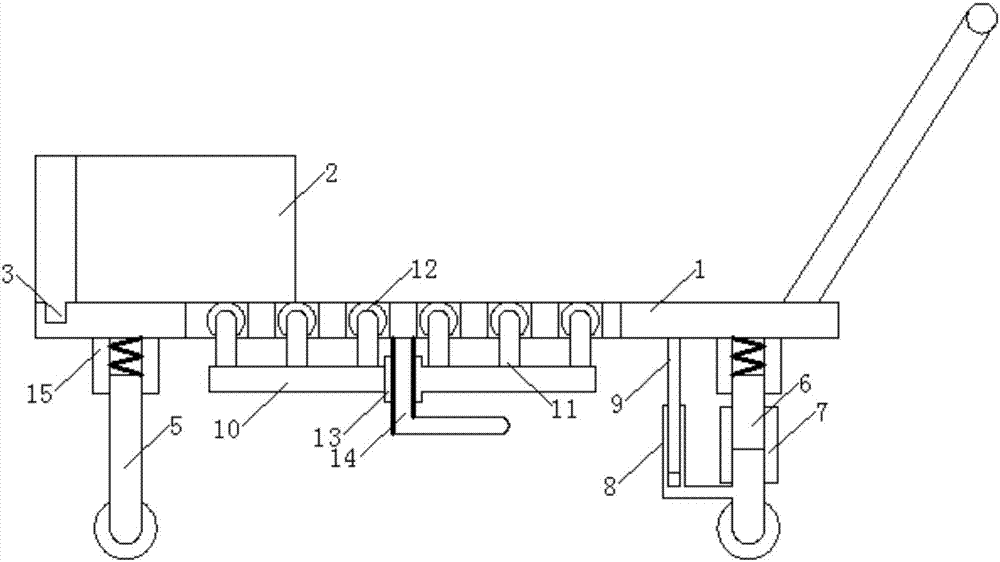

图2为本实用新型的主视图。

图中：1底板、2挡板、3插块、4紧固旋钮、5左支撑腿、6右支撑腿、7螺纹筒、8导向筒、9导向杆、10托板、11支撑杆、12滑轮、13支撑螺纹筒、14螺纹杆、15套筒。

具体实施方式

如图所示，一种便于卸货的艾默生CM300质量流量计运转车，包括底板1，底板1的上端左侧设有向右呈U型的挡板2，且挡板2的下端设有插块3，底板1的上端设有与插块3对应的插槽，且底板1的外端设有与插槽对应的紧固旋钮4，底板1的下端左侧设有前后两个左支撑腿5，且左支撑腿5的下端设有车轮，底板1的右端下侧中部设有右支撑腿6，且右支撑腿6的下端通过螺纹筒7连接有下支撑腿，螺纹筒7的周向设有转动孔，通过杆状物转动螺纹筒7，下支撑腿的下端设有万向轮，且下支撑腿的左端下侧通过连杆连接有向上的导向筒8，导向筒8内插接有导向杆9，且导向杆9的上端固定在底板1上，防止下支撑腿转动，底板1的下侧设有托板10，且托板10位于左支撑腿5和右支撑腿6之间，托板10的上端均匀设有支撑杆11，且底板1的上端开设有与支撑杆11对应的插孔。

支撑杆11的上端设有滑轮12，且滑轮12的上端与底板1的上端面在同一水平面，托板10的中部插接有贯穿的支撑螺纹筒13，且支撑螺纹筒13内插接有螺纹杆14，螺纹杆14的上端与底板1转动连接，螺纹杆14的上端与底板1之间通过圆锥滚子轴承连接，便于轴向受力，螺纹杆14的下端设有转杆，便于螺纹杆14的转动，左支撑腿5和右支撑腿6的上端均套接有套筒15，且套筒15的上端固定在底板1上，左支撑腿5和右支撑腿6的上端分别与对应的套筒15的内腔顶端之间通过弹簧连接，减震作用，保护流量计，左支撑腿5之间通过连杆连接，更稳定，底板1的右端上侧设有倒U型的把手。

本实用新型设计，达到目的后，旋松紧固旋钮4，将挡板2拔下，转动螺纹筒7，将底板1的右端升起，这样流量计的左端向下倾斜，转动转杆，螺纹杆14带动托板10上移，滑轮12上移，将流量计托起一定角度，在重力的作用下，顺着滑轮12向下滑动，流量计的左端先着地，然后向右拉动把手，便可以将流量计放下，降低了劳动强度，卸下更方便。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
