技术领域

本实用新型涉及电力工程技术领域，具体为一种电力施工用安全梯。

背景技术

电能作为一种能源在应用在我们生活的方方面面，电能的输送和分配也尤为重要。在电力施工过程中,安全保护工具必不可少。电力施工用安全梯用于线路架设或停电检修时工人水平进入导线的安装及检修，作用巨大。现有安全梯绝缘性能良好、强度高、重量轻、使用寿命长，特别适用于电力系统等部门。

然而现有技术在使用时依然存在以下等问题要解决：

1、梯子表面坚硬光滑，当靠在作业架构上或电气设备上时，由于架构设备多为金属材料制作，表面较为光滑，容易滑倒发生侧翻而造成人身伤害。

2、为防止发生意外，通常工作人员攀爬梯子过程中需要专人扶持，在梯子上作业时还需要用绳索将梯子与架构设备绑牢，浪费人力物力非常麻烦。

3、双脚踩在梯子的横杠上，站立高空作业时感到很吃力，作业面积小，容易发生意外。

4、高空作业时常常需要携带工具箱，攀爬梯子时拿起来非常不方便。

实用新型内容

针对现有技术的不足，本实用新型提供了一种电力施工用安全梯，具备可调节工具箱高度、传递工具、增大高空作业面积的优点，也解决了工作人员攀爬梯子过程中需要专人扶持、在梯子上作业时还需要用绳索将梯子与架构设备绑牢的问题。

精选的，本实用新型提供如下技术方案：一种电力施工用安全梯，包括底架，其特征在于：所述底架上表面的两侧均固定连接有两个梯架，所述梯架的中部固定有沿着梯架呈梯形排布的梯级踏板，所述梯架的顶端固定连接有操作平台，所述梯架、操作平台的顶部固定连接有梯扶手，所述操作平台的背面开设有工具槽，所述操作平台的上表面均固定连接有位于工具槽两侧的防护栏，所述操作平台中部的两侧均活动连接有固定杆，所述固定杆的顶端固定连接有按压板，所述底架的顶部固定连接有位于操作平台底部的立柱，所述立柱的内部开设有U型槽，所述U型槽的内部活动连接有固定轴，所述固定轴的两端固定连接有螺母，所述底架的顶部固定连接有位于立柱中部的气缸，所述气缸的顶部固定连接有工具盒，所述底架的底部固定连接有万向轮，所述固定杆的底部固定连接有按压固定装置。

精选的，所述固定杆包括杆体，所述杆体底部的一侧固定连接有压片，所述压片的一侧活动连接在踏板的上表面。

精选的，所述万向轮包括安装底板，所述底板的底部固定连接有刹车支架，所述刹车支架的一侧有通过转轴转动连接的踏板，所述踏板的底端固定连接有锁定片，且与刹车支架通过转轴转动连接，所述刹车支架的底部活动链接有滚轮。

精选的，所述底架的顶部固定连接有两个立柱，所述立柱的内部开设有U型槽，且U型槽的顶端位于操作平台的底部，U型槽的底端位于底架的顶部，所述U型槽的内部活动连接有固定轴，所述固定轴的两端固定连接有螺母，所述固定轴的中部固定连接有工具盒，所述底架的顶部固定连接有位于两个立柱中部的工具盒，所述工具盒的底部固定连接在气缸的输出轴上，工具盒通过固定轴、气缸沿着U型槽上下运动。

与现有技术对比，本实用新型具备以下有益效果：

1、该电力施工用安全梯，通过底架上表面的两侧均固定连接有两个梯架，梯架的中部固定有沿着梯架呈梯形排布的梯级踏板，梯架的顶端固定连接有操作平台，梯架、操作平台的顶部固定连接有梯扶手，操作平台的上表面固定连接防护栏，高空作业时起到防护作用，解决了容易滑倒发生侧翻而造成人身伤害的问题。

2、该电力施工用安全梯，操作平台中部的两侧均活动连接有固定杆，延伸至底部，固定杆的底部固定连接有按压固定装置，杆体底部的一侧固定连接有压片，压片的一侧活动连接在踏板的上表面，按压按压板时，排除按压固定装置内气体，形成内外压强差，吸附固定在地面上，在同时压片按压踏板，固定万向轮。解决了为防止发生滑动，在梯子上作业时还需要用绳索将梯子与架构设备绑牢的问题。

3、该电力施工用安全梯，通过底架上表面的两侧均固定连接有两个梯架，梯架的中部固定有沿着梯架呈梯形排布的梯级踏板，梯架的顶端固定连接有操作平台，操作平台的面积大，解决了作业面积小，容易发生意外的问题。

4、该电力施工用安全梯，通过底架的顶部固定连接有两个立柱，立柱的内部开设有U型槽，且U型槽的顶端位于操作平台的底部，U型槽的底端位于底架的顶部，U型槽的内部活动连接有固定轴，固定轴的两端固定连接有螺母，固定轴的中部固定连接有工具盒，底架的顶部固定连接有位于两个立柱中部的气缸，工具盒的底部固定连接在气缸的输出轴上，工具盒通过固定轴、气缸沿着U型槽上下运动。解决了高空作业时常常需要携带工具箱，攀爬梯子时拿起来非常不方便的问题。

附图说明

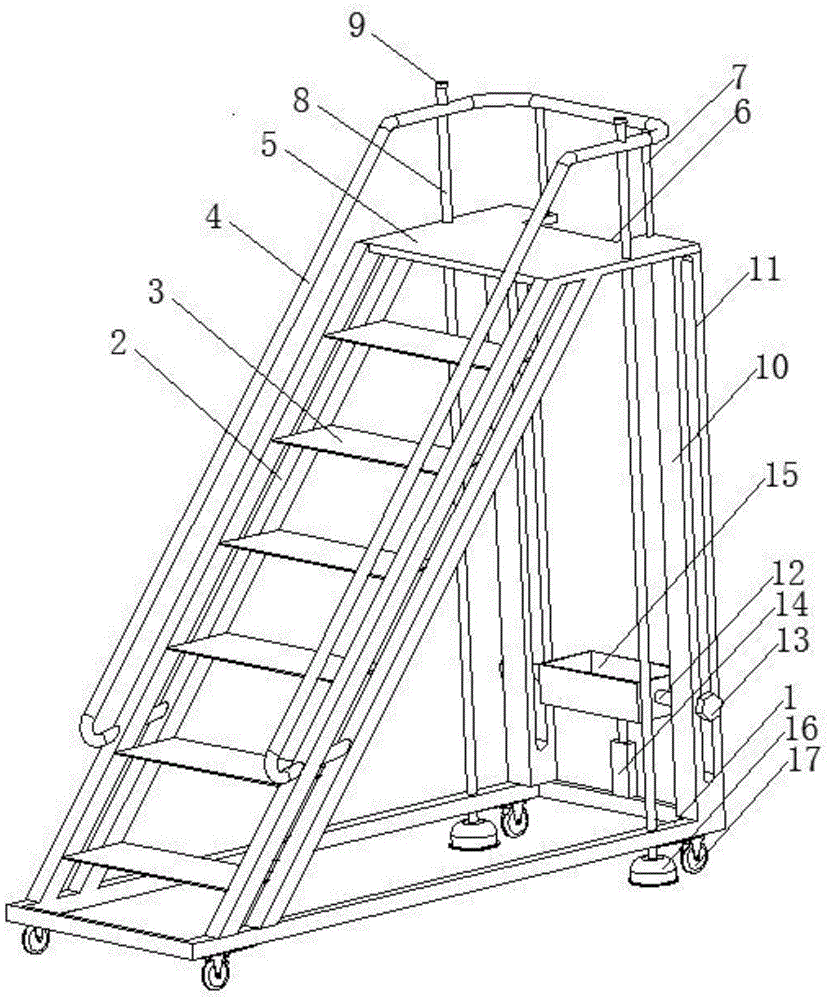

图1为本实用新型整体结构示意图；

图2为本实用新型工作时整体结构示意图；

图3为本实用新型固定装置结构示意图；

图4为本实用新型固定装置结构示意图；

图5为本实用新型万向轮结构示意图；

图6为本实用工具盒上下装置结构示意图；

图中：1、底架；2、梯架；3、梯级踏板；4、梯扶手；5、操作平台；6、工具槽；7、防护栏；8、固定杆；81、压片；82、杆体；9、按压板；10、立柱；11、U型槽；12、固定轴；13、螺母；14、气缸；15、工具盒；16、按压固定装置；17、万向轮；171、安装底板；172、刹车支架；173、踏板；174、锁定片；175、滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

其中，请参阅图1-6，一种电力施工用安全梯，包括底架1，底架1上表面的两侧均固定连接有两个梯架2，梯架2的中部固定有沿着梯架2呈梯形排布的梯级踏板3，梯架2的顶端固定连接有操作平台5，梯架2、操作平台5的顶部固定连接有梯扶手4，操作平台5的背面开设有工具槽6，操作平台5的上表面均固定连接有位于工具槽6两侧的防护栏7，操作平台5中部的两侧均活动连接有固定杆8，固定杆8的顶端固定连接有按压板9，底架1的顶部固定连接有位于操作平台5底部的立柱10，立柱10的内部开设有U型槽11，U型槽11的内部活动连接有固定轴12，固定轴12的两端固定连接有螺母13，底架1的顶部固定连接有位于立柱10中部的气缸14，气缸14的顶部固定连接有工具盒15，底架1的底部固定连接有万向轮17，固定杆8的底部固定连接有按压固定装置16。

其中，固定杆8包括杆体82，杆体82底部的一侧固定连接有压片81，压片81的一侧活动连接在踏板173的上表面。

其中，万向轮17包括安装底板171，安装底板171的底部固定连接有刹车支架172，刹车支架172的一侧有通过转轴转动连接的踏板173，踏板173的底端固定连接有锁定片174，且与刹车支架172通过转轴转动连接，刹车支架172的底部活动链接有滚轮175。

其中，底架1的顶部固定连接有两个立柱10，立柱10的内部开设有U型槽11，且U型槽11的顶端位于操作平台5的底部，U型槽11的底端位于底架1的顶部，U型槽11的内部活动连接有固定轴12，固定轴12的两端固定连接有螺母13，固定轴12的中部固定连接有工具盒15，底架1的顶部固定连接有位于两个立柱10中部的工具盒15，工具盒15的底部固定连接在气缸14的输出轴上，工具盒15通过固定轴12、气缸14沿着U型槽11上下运动。

工作原理：使用时，首先将底架1移到合适的位置，在工具盒15内放置所需要的工具，工作人员踩踏梯级踏板3，手扶梯扶手4到达操作平台5，按压按压板9，使整个安全梯固定，通过气缸14输出轴作用，固定轴12连接工具盒15通过U型槽11向上移动至工具槽6的位置，工作人员从工具盒15内拿取所需工具，梯扶手4起到防护作用。当工作需要移动操作平台时，向上拔出按压板9，移动到合适位置时，向下按压按压板9，使整个工作平台固定。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同。
