技术领域

本实用新型涉及耳机配件技术领域，更具体的说，涉及一种无线耳机盒。

背景技术

无线耳机盒是指用于蓝牙耳机和无线耳机进行充电的存放盒，而且现在的无线耳机盒小巧且便于携带，使得其使用起来十分的方便，也逐渐被人们所熟知，但是现有的无线耳机盒，在摔落的时候很容易将耳机从耳机盒上摔落出来，使得其耳机很容易发生损坏，同时因为其摔落时产生的震动过大也会导致其耳机发生故障，因此需要在现有的基础上进行创新，提供一种抗震防摔的无线耳机盒。

实用新型内容

本实用新型旨在于解决无线耳机盒在摔落的时候容易将耳机摔落出来，震动过大容易导致其耳机发生故障技术问题，提供一种抗震防摔的无线耳机盒，该装置中设置限位杆，通过转动调节齿轮来调节其限位杆的长度，来将其耳机盒内的耳机进行固定，让其在摔落的时候不会轻易的散落出来，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：一种抗震防摔的无线耳机盒，包括盒体和耳机插口，所述盒体的顶端开口设置有耳机插口；

所述盒体包括调节齿轮和限位杆，所述调节齿轮转动连接于盒体的顶端，所述限位杆通过齿轮动力连接于调节齿轮的底端；

所述耳机插口包括共振弹簧和橡胶块，所述共振弹簧嵌入设置于耳机插口内壁的左右两侧，所述橡胶块固定连接于共振弹簧的一侧。

进一步的优选方案：所述调节齿轮的表面设有若干“三角状”的凸起。

进一步的优选方案：所述调节齿轮位于两个耳机插口的中间。

进一步的优选方案：所述限位杆为两部分,且均嵌入套接。

进一步的优选方案：所述限位杆内部的齿轮与调节齿轮表面的凸起齿合连接。

进一步的优选方案：所述共振弹簧为横向螺旋状设置。

进一步的优选方案：所述橡胶块呈“长方体”状设，且二分之一的体积凸出耳机插口的表面。

进一步的优选方案：所述限位杆与调节齿轮设有2组，且每组不影响。

本实用新型提供了一种抗震防摔的无线耳机盒，具有以下有益效果：

（1）该种抗震防摔的无线耳机盒设置有限位杆，通过转动其调节齿轮来对限位杆的长度进行调节，然后限位杆长度的伸缩会将其耳机插口内的耳机限制住，让其在耳机盒摔落的时候不会轻易的散落出来。

（2）在其耳机插口的内壁处还设置有共振弹簧，通过共振弹簧能够减少其耳机盒在摔落时产生的震动，然后通过橡胶块能够抵住其耳机，让其耳机在摔落的时候不会产生太大的晃动，避免了因为耳机盒摔落导致其耳机容易发生损坏的问题。

综上，该种抗震防摔的无线耳机盒具有广泛的实用性，以解决上述背景技术中提出的现有的无线耳机盒因为在摔落的时候耳机容易散落出去，和震动过大导致其耳机容易受损，实用性较差的问题，有较高的推广价值。

附图说明

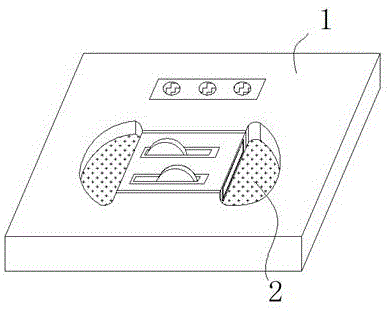

图1为本实用新型的整体结构示意图。

图2为本实用新型盒体的局部解剖结构示意图。

图3为本实用新型图2A处的放大结构示意图。

图1-3中：盒体1、调节齿轮101、限位杆102、耳机插口2、共振弹簧201、橡胶块202。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的调节齿轮101、共振弹簧201、橡胶块202均可以通过市场购买或私人订制所得。

实施例一：

请参阅图1至3，本实用新型实施例中，一种抗震防摔的无线耳机盒，包括盒体1和耳机插口2，盒体1的顶端开口设置有耳机插口2；盒体1包括调节齿轮101和限位杆102，调节齿轮101转动连接于盒体1的顶端，限位杆102通过齿轮动力连接于调节齿轮101的底端；耳机插口2包括共振弹簧201和橡胶块202，共振弹簧201嵌入设置于耳机插口2内壁的左右两侧，橡胶块202固定连接于共振弹簧201的一侧。

本实施例提供的抗震防摔的无线耳机盒，在摔落的时候不因为其震动和耳机的散落导致其耳机发生损坏。

实施例二：

本实用新型提供的一种抗震防摔的无线耳机盒，其中，调节齿轮101的表面设有若干“三角状”的凸起，调节齿轮101位于两个耳机插口2的中间，通过转动调节齿轮101能够更加的方便的调节其限位杆102的长度，限位杆102为两部分,且均嵌入套接，限位杆102与调节齿轮101设有2组，且每组不影响，限位杆102内部的齿轮与调节齿轮101表面的凸起齿合连接，通过限位杆102的伸缩可以将其限位杆102向一侧伸出，然后对耳机插口2内的耳机进行固定，让其不会轻易的散落出去，共振弹簧201为横向螺旋状设置，通过共振弹簧201可以减少摔落时产生的震动，橡胶块202呈“长方体”状设，且二分之一的体积凸出耳机插口2的表面，通过橡胶块202让减少其震动对其耳机的影响。

本实施例提供的抗震防摔的无线耳机盒，能够很好的固定其耳机让其不会轻易的散落，和减少其摔落时产生的震动。

实施例三：

在使用本实用新型一种抗震防摔的无线耳机盒时，首先将耳机放置进耳机插2口内进行充电，然后通过转动其调节齿轮101让其限位杆102向耳机插口2中伸出，将其耳机进行固定，防止其在摔落时发生位置的偏移导致散落出来，然后在摔落的时候通过其内部的共振弹簧201来减少其摔落发生的震动，然后通过橡胶块202来减少其耳机本身的晃动，避免其耳机发生损坏。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
