技术领域

本实用新型涉及水泵领域，具体的涉及一种高安全性的水泵运输装置。

背景技术

水泵是输送液体或使液体增压的机械，它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。

基于上述描述，并检索一件申请号为：CN201821502221.9的实用新型专利，其关于一种便于运输的高安全性水泵，包括外壳体和设置于外壳体内部的泵体，其特征在于，所述外壳体的内部设置有底座和固定机构……所述第三滑轨通过第三滑块滑动连接有固定块以实现固定块的上下移动。通过检索发现主要通过固定机构固定于外壳体内部，可以减小运输过程中由于晃动而产生的碰撞损坏；通过凸块镶嵌于第一凹槽内以及固定块底部嵌入第二凹槽中，可使固定机构更稳固的压住泵体，避免其晃动。

经过检索分析后，现有的水泵运输装置在运输受到碰撞时，弹簧容易带动安装在水泵下的底座左右偏移，使水泵安装不稳固而造成损坏等问题，因此，需要在水泵运输装置的基础上进一步的研究，提供一种高安全性的水泵运输装置。

实用新型内容

该种装置解决上述背景技术提出的技术问题，提供一种高安全性的水泵运输装置，包括：装置主体、水泵、支撑架、固定梁、支撑板和卡环，装置主体内部设置有稳固部件，且稳固部件的两端设置有引流部件，装置主体的底部安装有脚轮。

优选的，稳固部件包括：支撑架、固定梁和支撑板，支撑架的两端均固定连接有支撑边，且支撑架与支撑边的整体呈凸状，并且支撑架的下端安装有水泵。

优选的，支撑边的上表面设置有至少两个装配孔，且装配孔上安装有螺杆，并且支撑边与支撑架的相接处外壁均匀设置有至少三个加强块。

优选的，固定梁呈凸状，且固定梁的两端均贯穿连接有定位杆，并且定位杆的底部贯穿连接在支撑架的上端。

优选的，定位杆的中部两端均固定连接有减震环，且减震环呈C字状，减震环的两端均卡接有凸块，且两个凸块与固定梁的下表面和支撑架的上表面紧密贴合。

优选的，支撑板设置有两个，且支撑板分别设置有水泵的底部与装置主体的内底部，并且两个支撑板之间均匀设置有至少三个弹性件。

优选的，引流部件包括：卡环，卡环设置有两个，且卡环分别设置在进水口与出水口的外侧，并且进水口与出水口分别设置在水泵的左右两端。

优选的，卡环的内侧设置有螺纹槽，且卡环与螺纹槽的相接处均匀设置有若干个引流槽。

有益效果：

通过C状的减震环在产生形变时便于贴合固定梁与支撑架的外壁，在将水泵装配到支撑架中后，能够对水泵的上端面起到减震的作用，并通过凸块能够增大减震环与固定梁与支撑架之间的摩擦力，避免出现移位；

通过水泵下端的支撑板，受到压力时，使弹性件向下传递并压缩进行缓冲，能够对水泵的下端面起到减震的作用，提高该装置的缓冲效果；

通过加强块能够增大支撑边与支撑架之间的结构连接强度；

当水流撞击在引流槽上时，会在卡环与水泵之间产生反方向的涡流，减少水流进入到水泵与卡环之间的缝隙内，提高水泵的使用率，并降低水泵与卡环之间接触的频率，从而使卡环更加耐磨，延长了使用寿命。

附图说明

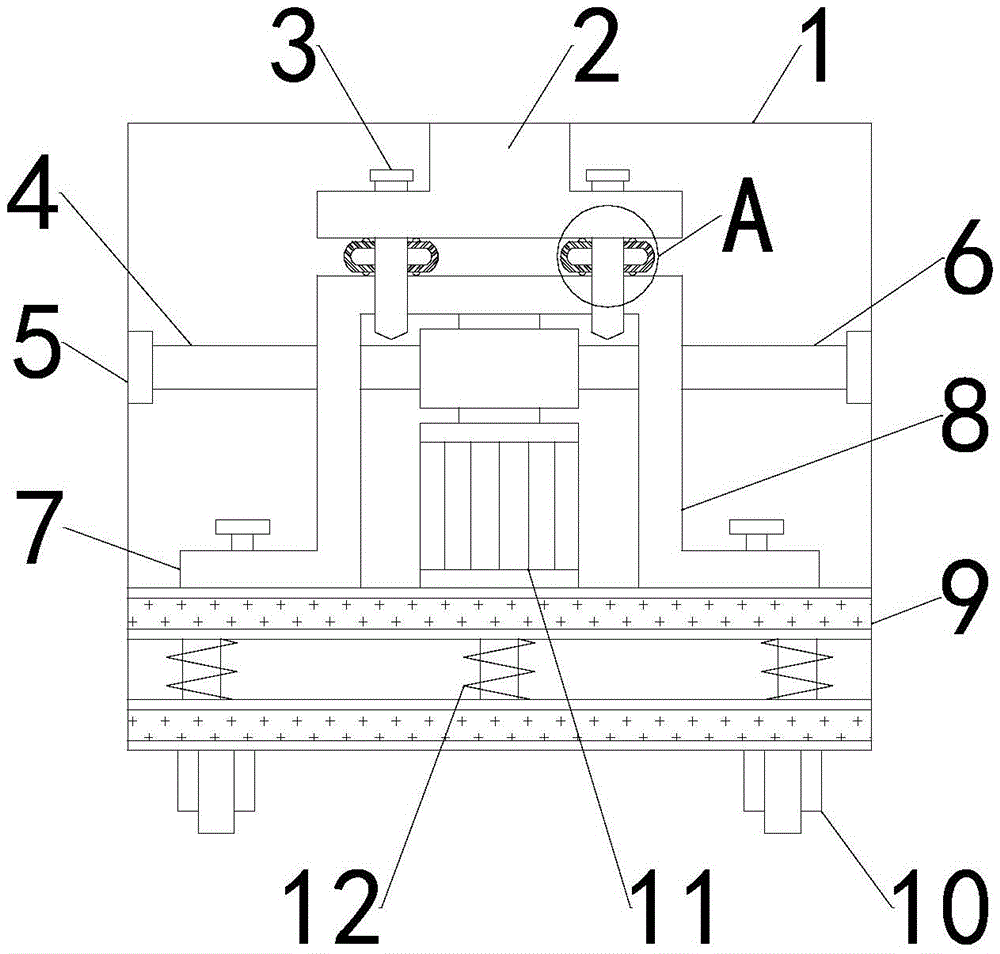

图1为本实用新型整体的平面结构示意图。

图2为本实用新型中图1中A的放大结构示意图。

图3为本实用新型中支撑架的立体结构示意图。

图4为本实用新型中卡环的平面结构示意图。

图1-4中：1-装置主体、2-固定梁、3-定位杆、4-进水口、5-卡环、6-出水口、7-支撑边，8-支撑架、9-支撑板、10-脚轮、11-水泵、12-弹性件、13-减震环、14-凸块、15-加强块、16-装配孔、17-引流槽、18-螺纹槽。

具体实施方式

请参阅图1至4中，本实用新型实施例中，一种高安全性的水泵运输装置，包括：装置主体1、水泵11、支撑架8、固定梁2、支撑板9和卡环5，装置主体1内部设置有稳固部件，且稳固部件的两端设置有引流部件，装置主体1的底部安装有脚轮10。

优选的，稳固部件包括：支撑架8、固定梁2和支撑板9，支撑架8的两端均固定连接有支撑边7，且支撑架8与支撑边7的整体呈凸状，并且支撑架8的下端安装有水泵11，支撑边7的上表面设置有至少两个装配孔16，且装配孔16上安装有螺杆，并且支撑边7与支撑架8的相接处外壁均匀设置有至少三个加强块15，通过加强块15能够增大支撑边7与支撑架8之间的结构连接强度。

优选的，固定梁2呈凸状，且固定梁2的两端均贯穿连接有定位杆3，并且定位杆3的底部贯穿连接在支撑架8的上端，定位杆3的中部两端均固定连接有减震环13，且减震环13呈C字状，减震环13的两端均卡接有凸块14，且两个凸块14与固定梁2的下表面和支撑架8的上表面紧密贴合，通过C状的减震环13在产生形变时便于贴合固定梁2与支撑架8的外壁，在将水泵11装配到支撑架8中后，能够对水泵11的上端面起到减震的作用。

优选的，支撑板9设置有两个，且支撑板9分别设置有水泵11的底部与装置主体1的内底部，并且两个支撑板9之间均匀设置有至少三个弹性件12，通过水泵11下端的支撑板9，受到压力时，使弹性件12向下传递并压缩进行缓冲，能够对水泵11的下端面起到减震的作用，提高装置主体1的缓冲效果。

优选的，引流部件包括：卡环5，卡环5设置有两个，且卡环5分别设置在进水口4与出水口6的外侧，并且进水口4与出水口6分别设置在水泵11的左右两端，卡环5的内侧设置有螺纹槽18，且卡环5与螺纹槽18的相接处均匀设置有若干个引流槽17，当水流撞击在引流槽17上时，会在卡环5与水泵11之间产生反方向的涡流，减少水流进入到水泵11与卡环5之间的缝隙内，提高水泵11的使用率。

工作原理：

在安装本实用新型一种高安全性的水泵运输装置时，首先，通过支撑架8与支撑边7将水泵11固定并安装在支撑板9上，并通过将螺杆插入装配孔16中，使支撑边7固定在支撑板9上，随后通过加强块15能够增大支撑边7与支撑架8之间的结构连接强度，并通过脚轮10带动整个装置主体1移动将水泵运输至合适的位置，接着通过固定梁2上的定位杆3插入支撑架8的上端，对支撑架8的上端进行加固，通过定位杆3上C状的减震环13，在产生形变时便于贴合固定梁2与支撑架8的外壁，在将水泵11装配到支撑架8中后，能够对水泵11的上端面起到减震的作用，并通过凸块14能够增大减震环13与固定梁2与支撑架8之间的摩擦力，而后通过水泵11下端的支撑板9，当受到压力时，使弹性件12向下传递并压缩进行缓冲，能够对水泵11的下端面起到减震的作用，运输完成后，当水流撞击在螺纹槽18上的引流槽17上时，会在卡环5与水泵11之间产生反方向的涡流，减少水流进入到水泵11与卡环5之间的缝隙内，并降低水泵11与卡环5之间接触的频率，从而使卡环5更加耐磨。
