专利名: 一种防火逃生一体化窗户结构 出售状态: 未出售
专利号: 2019216986409 专利类型: 实用新型 专利分类: 安全防护
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及消防逃生技术领域,具体的,涉及一种消防逃生窗。


背景技术

消防逃生窗是指在火灾发生的时候如果入口被堵住可以让人进行暂时站立的防护栏,通过其在防护栏对火灾进行防护可以提供其火灾在发生时的救援时间,但是现有的消防逃生窗因为火灾蔓延的速度过快导致火势会对逃生窗产生影响,让其无法继续的站立使得等待救援的时间变少,同时当情况危急的时候没有任何的应急措施。


实用新型内容

本实用新型旨在于解决消防逃生窗在火势蔓延过快的时候逃生窗也会因为火灾而受到影响无法继续等待救援,同时没有任何的应急措施的技术问题.

为实现上述目的,本实用新型提供如下技术方案:

一种防火逃生一体化窗户结构,包括主体和逃生窗,所述主体一侧嵌入设置有逃生窗;

所述主体包括有阻火石棉层、开孔和集水槽,所述阻火石棉层固定连接于主体内壁,所述开孔开口设置于主体一侧,所述集水槽固定连接于主体内部;

所述逃生窗包括有下降槽、窗栏和安装槽,所述下降槽开口设置于逃生窗中部底端,所述窗栏嵌入设置于逃生窗中部,所述安装槽开口设置于逃生窗中部两侧;

所述窗栏包括有收缩条和限位块,所述收缩条嵌入设置于窗栏一侧,所述限位块固定连接于窗栏一侧。

进一步的优选方案:所述阻火石棉层的材质为石棉组成,且只设置于主体上下两端的内壁。

进一步的优选方案:所述开孔为主体顶端呈圆形状的开槽,且开槽于主体中部的栏杆相连通。

进一步的优选方案:所述下降槽为逃生窗中部底端呈长方形状的开槽,且开槽与窗栏相嵌合。

进一步的优选方案:所述收缩条为窗栏一侧嵌入在内部的凸块,且凸块的两侧呈倾斜状设置。

进一步的优选方案:所述限位块为窗栏顶端长方形状的凸块,其凸块的面积比下降槽的大。

有益效果:

(1)该种防火逃生一体化窗户结构设置有窗栏,在火势较为紧急的时候可以通过推动其窗栏让收缩条两侧的斜面抵住安装槽的内部迫使其收缩条向内部进行收缩,使得窗栏可以在逃生窗中进行移动,然后当移动到下降槽的时候会通过其开槽向下移动,使得窗栏暴露出主体的底端形成一个简易的梯子,同时限位块能够防止其窗栏下降的时候脱离逃生窗,使得人员可以通过梯形进行爬动移动到安全的位置。

(2)主体上下两端内壁的阻火石棉层能够减缓其火势蔓延到主体的内部去,同时因为其主体的开孔使得在平常雨天的时候会收集雨水在主体的内部进行流动储存到集水槽中,使得火势难以对主体造成影响使得人在主体中站立的时间更久。


附图说明

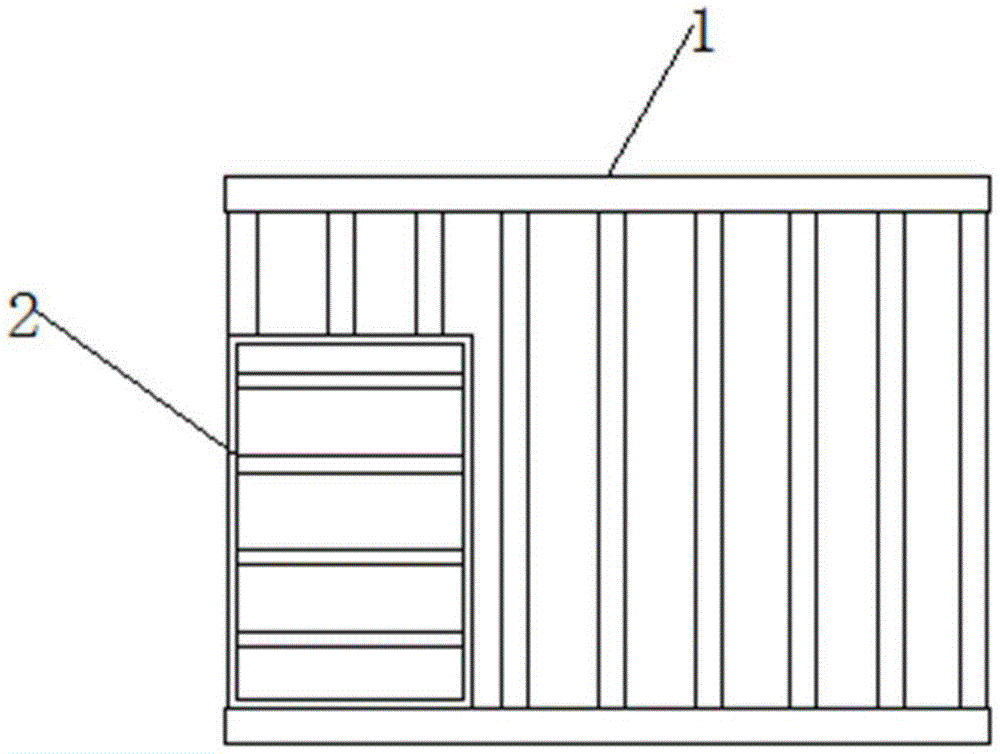

图1为本实用新型的整体结构示意图。

图2为本实用新型主体的局部整体结构示意图。

图3为本实用新型逃生窗的整体结构示意图。

图4为本实用新型图3中A处的放大结构示意图。

图1-4中:主体1、阻火石棉层101、开孔102、集水槽103、逃生窗2、下降槽201、窗栏202、收缩条2021、限位块2022、安装槽203。


具体实施方式

请参阅图1至4,本实用新型实施例中,

本实用新型提供的一种防火逃生一体化窗户结构,包括主体1和逃生窗2,主体1一侧嵌入设置有逃生窗2;

主体1包括有阻火石棉层101、开孔102和集水槽103,阻火石棉层101固定连接于主体1内壁,开孔102开口设置于主体1一侧,集水槽103固定连接于主体1内部;

逃生窗2包括有下降槽201、窗栏202和安装槽203,下降槽201开口设置于逃生窗2中部底端,窗栏202嵌入设置于逃生窗2中部,安装槽203开口设置于逃生窗2中部两侧;

窗栏202包括有收缩条2021和限位块2022,收缩条2021嵌入设置于窗栏202一侧,限位块2022固定连接于窗栏202一侧。

其中,阻火石棉层101的材质为石棉组成,且只设置于主体1上下两端的内壁,通过阻火石棉层101能够防止其火势从上下方蔓延到主体1中。

其中,开孔102为主体1顶端呈圆形状的开槽,且开槽于主体1中部的栏杆相连通,通过开孔102能够将雨水收集到主体1内部,让其水流在主体1内部进行流动,使得火势难以对主体1造成影响。

其中,下降槽201为逃生窗2中部底端呈长方形状的开槽,且开槽与窗栏202相嵌合,通过下降槽201能够让窗栏202悬挂下降出主体1的一侧,使得其窗栏202能够形成一个梯子能够进行爬动。

其中,收缩条2021为窗栏202一侧嵌入在内部的凸块,且凸块的两侧呈倾斜状设置,通过收缩条2021能够让其窗栏202嵌入在逃生窗2的中部,在需要进行使用的时候也能够方便进行移动和安装。

其中,限位块2022为窗栏202顶端长方形状的凸块,其凸块的面积比下降槽201的大,通过限位块2022能够在窗栏202在下降槽201中下降移动的时候可以抵住其下降槽201周围,让其窗栏202不会脱离逃生窗2。

工作原理:

在使用本实用新型一种防火逃生一体化窗户结构时,首先在火灾发生的时候人员可以通过暂时站立在主体1中进行防护,而主体1上下两端内壁的阻火石棉层101能够减缓其火势蔓延到主体1的内部去,同时因为其主体1的开孔102使得在平常雨天的时候会收集雨水在主体1的内部进行流动储存到集水槽103中,使得火势难以对主体1造成影响使得人在主体1中站立的时间更久,最后在火势较为紧急的时候可以通过推动其窗栏202让收缩条2021两侧的斜面抵住安装槽203的内部迫使其收缩条2021向内部进行收缩,使得窗栏202可以在逃生窗2中进行移动,然后当移动到下降槽201的时候会通过其开槽向下移动,使得窗栏202暴露出主体1的底端形成一个简易的梯子,同时限位块2022能够防止其窗栏202下降的时候脱离逃生窗2,使得人员可以通过梯形进行爬动移动到安全的位置。
