技术领域

本实用新型涉及隧道交通技术领域，尤其涉及一种隧道内专用消火栓。

背景技术

随着公路建设的推进，山区和高原地区的公路隧道越来越多，公路隧道一旦发生火灾，造成后果严重，因此，建设隧道消防系统极其必要。现有技术中它一般包括箱体和前盖，前盖常采用透明的材质，前盖一边与箱体固定。箱体内装有消防栓、泡沫灭火剂、比例混合器和消防水带等消防器件，紧急时打碎前盖，就可使消防器件灭火。现有的消火栓箱都是长方体形状,在隧道内发生火灾等意外时，若隧道内出现断电的情况，消火箱不够明显，不便于消防人员立即发现消火箱，且由于消火箱内没有照明设备，不便于消防人员拿取灭火器或者连接消防水枪进行灭火。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种隧道内专用消火栓。

为了实现上述目的，本实用新型采用了如下技术方案：

一种隧道内专用消火栓，包括箱体和盖板，所述箱体的正表面通过合页转动连接有盖板，所述盖板的正表面固定安装有荧光带，所述箱体的内部下方固定安装有储物柜，所述箱体内部的上方左侧固定安装有灭火器，所述箱体内部的上方右侧固定安装有消防水带，所述箱体的左侧内壁固定安装有按压开关，所述箱体的正表面固定安装有灯带，所述箱体内部的右上角固定安装有备用电源，所述箱体的内部上方固定安装有LED灯。

作为上述技术方案的进一步描述：所述箱体的左右两端均固定安装有荧光带。

作为上述技术方案的进一步描述：所述灯带与备用电源之间电性连接，所述备用电源与外部电源之间电性连接。

作为上述技术方案的进一步描述：所述LED灯通过按压开关与备用电源之间电性连接。

作为上述技术方案的进一步描述：所述消防水带的一侧设置有消防水枪，所述消防水带的另一端与外部的消防水管固定连接。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，通过安装有荧光带和灯带，使得当隧道内发生火灾意外断电时，箱体前后两端的荧光带会散发出一定的亮光，同时灯带会由于备用电源的供电，对灯带进行供电，让灯带发出亮光，从而装置在漆黑的隧道中会更加明显，便于消防人员和求救人员立即发现消火箱。

2、本实用新型中，通过安装有所述LED灯，LED灯通过按压开关与备用电源之间电性连接，使得当箱体的盖板在打开时，通过按动按压开关可打开箱体内部的LED灯，对装置内部照明，更加便于消防人员和求救人员拿取连接箱体内的消防器材。

附图说明

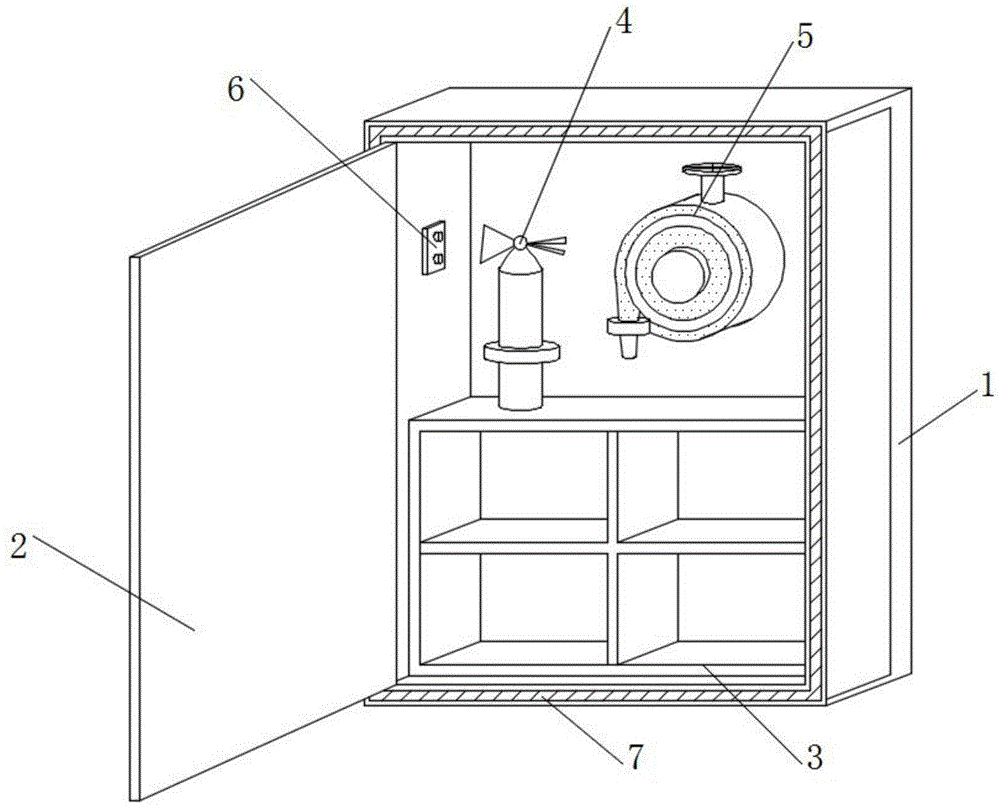

图1为本实用新型中整体结构示意图；

图2为本实用新型中盖板局部结构正面示意图；

图3为本实用新型中箱体局部结构剖面示意图。

图例说明：

1、箱体；2、盖板；201、荧光带；3、储物柜；4、灭火器；5、消防水带；6、按压开关；7、灯带；8、备用电源；9、LED灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-3，一种隧道内专用消火栓，包括箱体1和盖板2，箱体1的正表面通过合页转动连接有盖板2，盖板2的正表面固定安装有荧光带201，箱体1的内部下方固定安装有储物柜3，箱体1内部的上方左侧固定安装有灭火器4，箱体1内部的上方右侧固定安装有消防水带5，箱体1的左侧内壁固定安装有按压开关6，箱体1的正表面固定安装有灯带7，箱体1内部的右上角固定安装有备用电源8，箱体1的内部上方固定安装有LED灯9。

进一步的，箱体1的左右两端均固定安装有荧光带201，使得当隧道内发生火灾意外断电时，箱体1前后两端的荧光带201以及盖板2正表面会散发出一定的亮光，从而装置在漆黑的隧道中会更加明显，便于消防人员和求救人员立即发现消火箱。

进一步的，灯带7与备用电源8之间电性连接，备用电源8与外部电源之间电性连接，更加便于灯带7由于备用电源8的供电，对灯带7进行供电，让灯带8发出亮光从而装置在漆黑的隧道中会更加明显，便于消防人员和求救人员立即发现消火箱。

进一步的，LED灯9通过按压开关6与备用电源8之间电性连接，更加便于当箱体1的盖板2在打开时，通过按动按压开关6可打开箱体1内部的LED灯9，对装置内部照明，更加便于消防人员和求救人员拿取连接箱体内的消防器材，使用更加便捷。

进一步的，消防水带5的一侧设置有消防水枪，消防水带5的另一端与外部的消防水管固定连接，使得消防水带5可通过与消防水管的水源连接，而将水引入至消防水带5另一端的消防水枪中喷出。

工作原理：使用时，预先将装置安装在隧道内部，并将装置的电源与隧道内的电源连接，可往箱体1内部的储物柜3中放置一些防毒面具、灭火毯、逃生绳等消防器材，当隧道内发生火灾等意外断电时，箱体1前后两端的荧光带201会散发出一定的亮光，同时灯带7会由于备用电源8的供电，对灯带7进行供电，让灯带7发出亮光，从而装置在漆黑的隧道中会更加明显，便于消防人员和求救人员立即发现消火箱，在当箱体1的盖板2在打开时，通过按动按压开关6可打开箱体1内部的LED灯9，对装置内部照明，更加便于消防人员和求救人员拿取连接箱体内的消防器材。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
