技术领域

本实用新型涉及消防器材技术领域，更具体的，涉及一种车间的消防装置技术领域。

背景技术

车间是企业内部组织生产的基本单位，也是企业生产行政管理的一级组织。由若干工段或生产班组构成。它按企业内部产品生产各个阶段或产品各组成部分的专业性质和各辅助生产活动的专业性质而设置，拥有完成生产任务所必需的厂房或场地、机器设备、工具和一定的生产人员、技术人员和管理人员，但是随着科技的进步，有些车间已经达到无人看守的境界，但是由于有些车间都是精密的仪器，传统的灭火是通过在车间上安装喷水器，当检测装置检测到火焰或是烟雾时，会大范围的进行覆盖灭火，从而会导致仪器被水淋湿，造成巨大的损失。

实用新型内容

本实用新型旨在于解决现有技术的无人车间灭火面积广，容易导致仪器损坏的问题，从而提供一种用于无人看守车间的消防装置。

为实现上述目的，本实用新型提供如下技术方案：一种用于无人看守车间的消防装置，包括轨道、烟雾报警器、滑动器、滚轮、马达、马达二、支架一、马达三、支架二、消防水管、拖动器、凹槽、轴承和弹簧，所述轨道四周固定连接有烟雾报警器，所述轨道外侧表面滑动连接有滑动器，所述滑动器左右两侧转动连接有滚轮，所述滑动器左右两侧顶部固定连接有马达，且马达通过机械结构与滚轮相连接，所述滑动器底部中间固定连接有马达二，所述马达二一端通过转轴固定连接有支架一，所述支架一右侧表面固定连接有马达三，所述马达三左侧通过转轴固定连接有支架二，且支架二位于支架一内侧，所述支架二内侧卡接设置有消防水管，所述滑动器左右两侧卡接设置有拖动器，所述拖动器底部固定连接有凹槽，所述拖动器顶部内侧转动连接有轴承，所述拖动器左右两侧固定连接有弹簧。

进一步的优选方案：所述轨道可呈长条形、圆形，且轨道的夹角均为圆弧形状。

进一步的优选方案：所述轨道顶部设置有固定钉，且轨道左右两侧设置有开槽。

进一步的优选方案：所述滚轮与凹槽呈卡接设置，且轴承位于开槽内侧。

进一步的优选方案：所述拖动器分布有多个，且拖动器之间通过弹簧相连接，且滑动器通过弹簧与拖动器相连接，且开槽与消防水管呈卡接设置。

进一步的优选方案：所述烟雾报警器、马达、马达二、马达三和控制开关呈电性连接。

本实用新型提供了一种用于无人看守车间的消防装置，具有以下有益效果：

1、该种用于无人看守车间的消防装置设置有轨道，轨道可呈长条形、圆形，且轨道的夹角均为圆弧形状，通过不同形状的轨道从而适用不同的车间，在进阶的使用中可以将轨道设置呈多种形状，但是轨道的夹角处要统一呈圆弧状，从而使滑动器经过时更加的流畅。

2、该种用于无人看守车间的消防装置设置有滚轮，滚轮与凹槽呈卡接设置，且轴承位于开槽内侧，由于有些车间都是精密的仪器，传统的灭火的覆盖面积很广，从而会导致仪器被水淋湿，造成巨大的损失，而该装置灭火的过程是，首先烟雾报警器检测是否起火，如果检测到有起火后，马达带动滚轮转动，从而使滑动器在轨道上进行移动，由于拖动器分布有多个，且拖动器之间通过弹簧相连接，且滑动器通过弹簧与拖动器相连接，且开槽与消防水管呈卡接设置，当滑动器携带消防水管移动时，滑动器通过弹簧一同移动拖动器，从而使凹槽将消防水管底部拖住，避免消防水管拖地，当滑动器移动到指定位置后马达二带动支架一转动，使消防水管呈水平转动改变角度，而马达三转动时支架二呈垂直转动改变角度，从而使消防水管喷出的水能够精准的覆盖起火点，相比传统的覆盖式灭火，该种灭火更加的精准，从而减少大规模精密仪器被水溅射到造成巨大的损失。

综上，该种用于无人看守车间的消防装置具有广泛的实用性，以解决上述背景技术中提出的现有技术的无人车间灭火面积广，容易导致仪器损坏的问题，有较高的推广价值。

附图说明

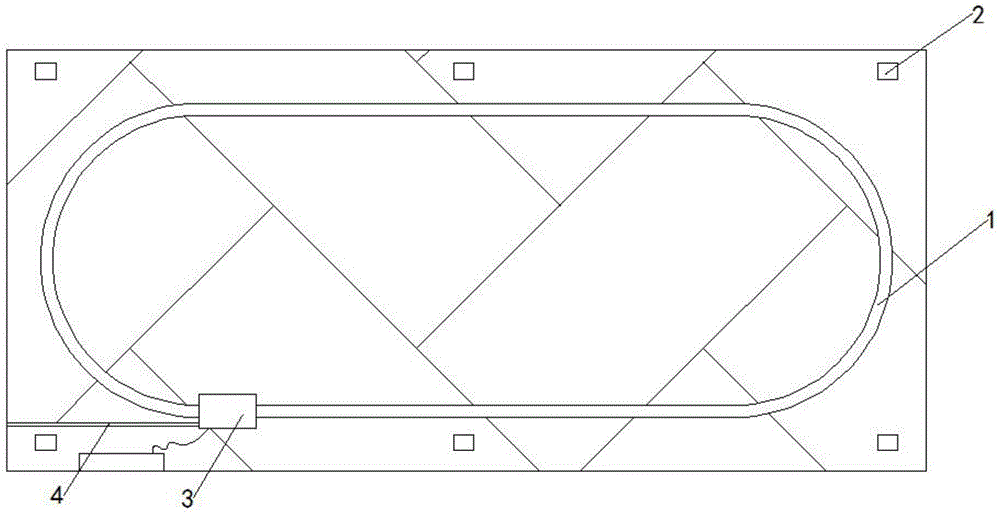

图1为本实用新型的轨道俯视结构示意图。

图2为本实用新型的滑动器正面结构示意图。

图3为本实用新型的拖动器正面结构示意图。

图4为本实用新型的拖动器侧面结构示意图。

图1-4中：1-轨道，2-烟雾报警器，3-滑动器，301-滚轮，302-马达，303-马达二，304-支架一，305-马达三，306-支架二，4-消防水管，5-拖动器，501-凹槽，502-轴承，503-弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种用于无人看守车间的消防装置，包括轨道1、烟雾报警器2、滑动器3、滚轮301、马达302、马达二303、支架一304、马达三305、支架二306、消防水管4、拖动器5、凹槽501、轴承502和弹簧503，轨道1四周固定连接有烟雾报警器2，轨道1外侧表面滑动连接有滑动器3，滑动器3左右两侧转动连接有滚轮301，滑动器3左右两侧顶部固定连接有马达302，且马达302通过机械结构与滚轮301相连接，滑动器3底部中间固定连接有马达二303，马达二303一端通过转轴固定连接有支架一304，支架一304右侧表面固定连接有马达三305，马达三305左侧通过转轴固定连接有支架二306，且支架二306位于支架一304内侧，支架二306内侧卡接设置有消防水管4，滑动器3左右两侧卡接设置有拖动器5，拖动器5底部固定连接有凹槽501，拖动器5顶部内侧转动连接有轴承502，拖动器5左右两侧固定连接有弹簧503。

进一步的，轨道1顶部设置有固定钉，且轨道1左右两侧设置有开槽。

进一步的，滚轮301与凹槽呈卡接设置，且轴承502位于开槽内侧。

进一步的，烟雾报警器2、马达302、马达二303、马达三305和控制开关呈电性连接。

进一步的，轨道1可呈长条形、圆形，且轨道1的夹角均为圆弧形状，通过不同形状的轨道1从而适用不同的车间，在进阶的使用中可以将轨道1设置呈多种形状，但是轨道1的夹角处要统一呈圆弧状，从而使滑动器3经过时更加的流畅。

进一步的，滚轮301与凹槽呈卡接设置，且轴承502位于开槽内侧，由于有些车间都是精密的仪器，传统的灭火的覆盖面积很广，从而会导致仪器被水淋湿，造成巨大的损失，而该装置灭火的过程是，首先烟雾报警器2检测是否起火，如果检测到有起火后，马达302带动滚轮301转动，从而使滑动器3在轨道1上进行移动，由于拖动器5分布有多个，且拖动器5之间通过弹簧503相连接，且滑动器3通过弹簧503与拖动器5相连接，且开槽与消防水管4呈卡接设置，当滑动器3携带消防水管4移动时，滑动器3通过弹簧503一同移动拖动器5，从而使凹槽501将消防水管4底部拖住，避免消防水管4拖地，当滑动器3移动到指定位置后马达二303带动支架一304转动，使消防水管4呈水平转动改变角度，而马达三305转动时支架二306呈垂直转动改变角度，从而使消防水管4喷出的水能够精准的覆盖起火点，相比传统的覆盖式灭火，该种灭火更加的精准，从而减少大规模精密仪器被水溅射到造成巨大的损失。

在使用本实用新型一种用于无人看守车间的消防装置时，首先，检查设备是否完整，是否组装到位，使用时先将轨道1安装至车间顶部，然后烟雾报警器2检测是否起火，如果检测到有起火后，马达302带动滚轮301转动，从而使滑动器3在轨道1上进行移动，当滑动器3携带消防水管4移动时，滑动器3通过弹簧503一同移动拖动器5，从而使凹槽501将消防水管4底部拖住，避免消防水管4拖地，当滑动器3移动到指定位置后马达二303带动支架一304转动，使消防水管4呈水平转动改变角度，而马达三305转动时支架二306呈垂直转动改变角度，从而使消防水管4喷出的水能够精准的覆盖起火点。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
