技术领域

本实用新型涉及变压器领域，特别涉及一种用于野外警示路人在安全范围内的变压器。

背景技术

变压器时利用电磁感应的原理来改变交流电压的装置，变压器的主要结构有初级线圈、次级线圈和铁芯，而变压器的主要功能有电压变换、电流变换和稳压，通常变压器在户外最为常见，然而，现有的变压器功能性不足，当人们靠近变压器时，变压器会对人们的造成一定的伤害，而且变压器的安装比较繁琐，实用性不足。

实用新型内容

本实用新型的主要目的在于提供一种用于野外警示路人在安全范围内的变压器，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种用于野外警示路人在安全范围内的变压器，包括固定座和防护壳，所述固定座的顶部固定安装有四根支撑柱，且四根所述支撑柱的顶端与支撑座的底部相焊接，所述支撑座的顶部表面上开设有两条滑槽，且两条所述滑槽与滑块之间滑动安装，所述滑块的顶端与“L”形支撑块的底部相焊接，所述“L”形支撑块上开设有第一固定孔，且所述第一固定孔与变压器底部上焊接有的安装座之间通过螺栓固定，所述固定座的顶部配合安装有防护壳，且所述防护壳罩在变压器的外部，所述防护壳的顶部固定连接有四根支撑杆，四根所述支撑杆的一端与遮雨罩的底部相连接，所述防护壳的内部设有空腔，且所述空腔的两侧壁上分别开设第一散热孔和第二散热孔，且所述第一散热孔和所述第二散热孔之间不相对，所述空腔的内侧壁之间连接有倾斜板。

进一步地，所述“L”形支撑块的一端焊接有第二固定边，且所述第二固定边上开设有第二固定孔。

进一步地，所述支撑座的顶部表面靠近滑槽处开设有等间距分布的多个第三固定孔，且第三固定孔与第二固定孔之间的重合处采用螺栓固定。

进一步地，所述固定座的两侧面上均焊接有两个第一固定边，且所述第一固定边上开设有的插孔通过插销与地面固定安装。

进一步地，所述遮雨罩的底部固定安装有红外线感应器，且所述红外线感应器的型号为TAYB0620-30NB，所述红外线感应器的感应距离为10-12m。

进一步地，所述防护壳的顶部固定安装有语音警报器，且所述语音警报器通过导线与红外线感应器之间相连接。

与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型在支撑座上开设有两条滑槽，滑槽与“L”形支撑块上焊接有的滑块之间滑动安装，可以对“L”形支撑块的位置进行调节作用，可以对两种型号大小的变压器进行固定安装作用，使用起来比较方便。

2、本实用新型在设有红外线感应器，红外线感应器对人体的红外线感应距离为10-12米，当人们到达这个距离时，红外线感应器就会感应到，将信号传递到语音警报器中，语音警报器就会进行提醒作用，具有很好的安全效果；

3、本实用新型在防护壳中设有空腔，空腔的两内侧壁上分别开设有第一散热孔和第二散热孔，并且第一散热孔和第二散热孔之间是交错分布的，空腔的内部还设有倾斜板，这样的设计一方面增加通风的效果，另一方面可以有效的放置雨水进入到变压器中，对变压器进行有效的防水作用。

附图说明

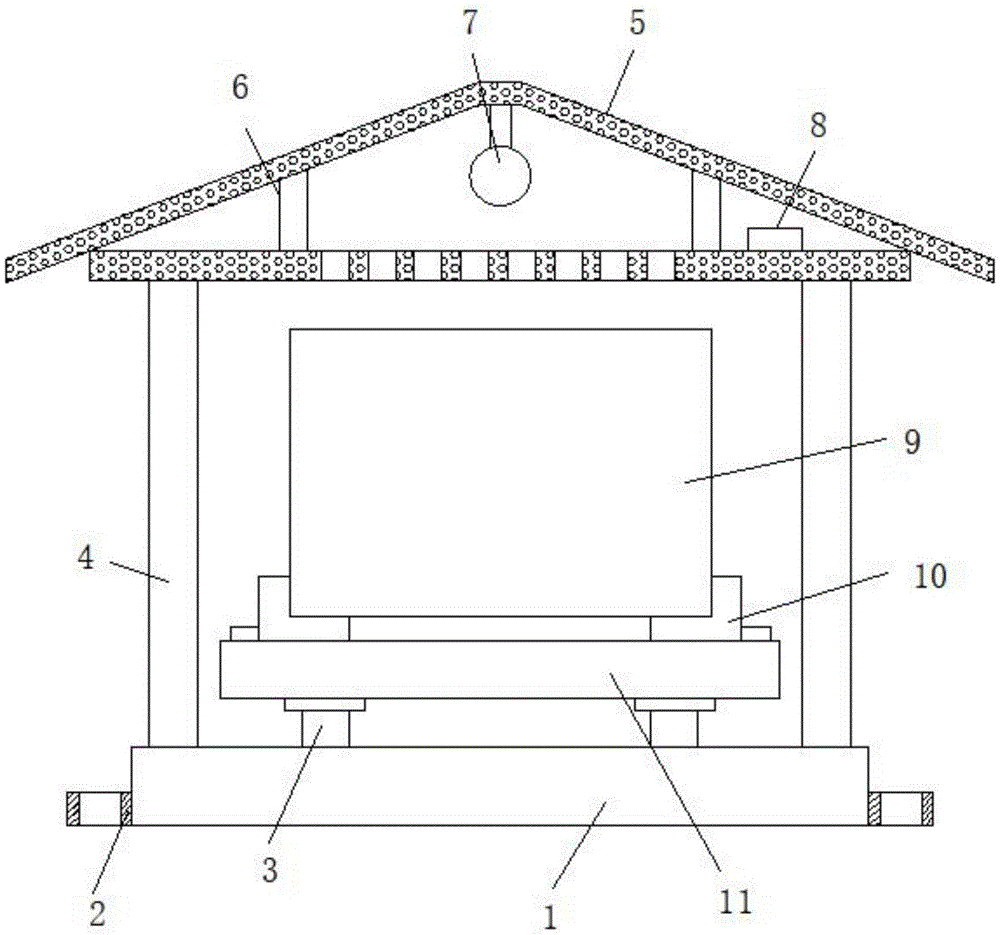

图1为本实用新型整体结构示意图。

图2为本实用新型的内部结构示意图。

图3为本实用新型支撑座的局部结构示意图。

图中：1、固定座；2、第一固定边；3、支撑柱；4、防护壳；5、遮雨罩；6、支撑杆；7、红外线感应器；8、语音警报器；9、变压器；10、“L”形支撑块；1001、第一固定孔；1002、第二固定边；1003、第二固定孔；1004、滑块；11、支撑座；1101、滑槽；1102、第三固定孔；12、空腔；13、第一散热孔；14、倾斜板；15、第二散热孔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，一种用于野外警示路人在安全范围内的变压器，包括固定座1和防护壳4，所述固定座1的顶部固定安装有四根支撑柱3，且四根所述支撑柱3的顶端与支撑座11的底部相焊接，所述支撑座11的顶部表面上开设有两条滑槽1101，且两条所述滑槽1101与滑块1004之间滑动安装，所述滑块1004的顶端与“L”形支撑块10的底部相焊接，所述“L”形支撑块10上开设有第一固定孔1001，且所述第一固定孔1001与变压器9底部上焊接有的安装座之间通过螺栓固定，所述固定座1的顶部配合安装有防护壳4，且所述防护壳4罩在变压器9的外部，所述防护壳4的顶部固定连接有四根支撑杆6，四根所述支撑杆6的一端与遮雨罩5的底部相连接，所述防护壳4的内部设有空腔12，且所述空腔12的两侧壁上分别开设第一散热孔13和第二散热孔15，且所述第一散热孔13和所述第二散热孔15之间不相对，所述空腔12的内侧壁之间连接有倾斜板14。

具体的，如图3所示，所述“L”形支撑块10的一端焊接有第二固定边1002，且所述第二固定边1002上开设有第二固定孔1003。

通过采用上述方案，“L”形支撑块10的一端焊接有第二固定边1002，且第二固定边1002上开设有第二固定孔1003，对“L”形支撑块10调节好后进行固定作用。

具体的，如图3所示，所述支撑座11的顶部表面靠近滑槽1101处开设有等间距分布的多个第三固定孔1102，且第三固定孔1102与第二固定孔1003之间的重合处采用螺栓固定。

具体的，如图1所示，所述固定座1的两侧面上均焊接有两个第一固定边2，且所述第一固定边2上开设有的插孔通过插销与地面固定安装。

通过采用上述方案，固定座1的两侧面上均焊接有两个第一固定边2，且第一固定边2上开设有的插孔通过插销与地面固定安装，对固定座1进行固定安装作用。

具体的，如图2所示，所述遮雨罩5的底部固定安装有红外线感应器7，且所述红外线感应器7的型号为TAYB0620-30NB，所述红外线感应器7的感应距离为10-12m。

通过采用上述方案，遮雨罩5的底部固定安装有红外线感应器7，且红外线感应器7的型号为TAYB0620-30NB，红外线感应器7的感应距离为10-12m，对人体的红外信号进行感应作用，然后对人们进行提示操作。

具体的，如图1所示，所述防护壳4的顶部固定安装有语音警报器8，且所述语音警报器8通过导线与红外线感应器7之间相连接。

需要说明的是，本实用新型为一种用于野外警示路人在安全范围内的变压器，对变压器9进行安装时，首先，将变压器9底部上的焊接有的安装座通过螺栓与“L”形支撑块10上的第一固定孔1001之间进行固定安装，“L”形支撑块10可在滑槽1101中进行滑动，从而对“L”形支撑块10的位置进行调节作用，调节好后可采用螺栓对“L”形支撑块10进行固定作用，操作起来比较方便，当人们靠近变压器9时，进入到红外线感应器7的范围内时，红外线感应器7就会感应到，将信号传递到语音警报器8中，语音警报器8就会发出警报声，对人们进行提醒作用，提高实用效果。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
