技术领域

本实用新型涉及电缆技术领域，具体为一种防啃咬电缆。

背景技术

目前国内舰船用通信电缆，大都有线芯、护套组成，这种电缆使用方便，应用范围较广。但这种电缆不具备防止鼠类、鸟类啃咬的性能，它们会啄坏电缆、通信光缆的保护套以及绝缘层。且电缆的结构稳定性、抗电磁干扰、抗衰减性较差。舰船用局域网络通信电缆由于受到鼠类、鸟类啃咬的破坏，造成的网络、信号中断，给军事国防建设、社会和人身财产潜伏着极大的隐患；因电缆内部结构不稳定，且电缆的抗电磁干扰、抗衰减性较差，易受电磁干扰衰减增大，严重时导致通信信号失真。现有的电缆一般采用一些辅助性的防护措施，如钢带铠装等，但成本较高，且安装后的效果不尽如人意，因此需要在现有电力电缆装置的基础上进行升级和改造，以克服现有问题和不足，提供一种野外防动物啃咬的电力电缆。

实用新型内容

本实用新型的旨在于解决现有电缆不具备防止鼠类、鸟类啃咬的性能，且电缆的结构稳定性较差的技术问题，提供一种野外防动物啃咬的电力电缆。

为实现上述目的，本实用新型提供如下技术方案：一种野外防动物啃咬的电力电缆，包括保护层结构和防啃咬结构，防啃咬结构内置于保护层结构的内部；

保护层结构包括外包层、加强层、电缆保护层、填充层、支撑垫、支撑架、电缆芯和导热硅胶层，外包层的内侧设置有加强层，加强层的内侧内置有电缆保护层，填充层内置填充于电缆保护层的内部，支撑架支撑于电缆保护层内部的中间处，支撑垫固定于支撑架的架体尾端并且支撑于电缆保护层的内壁，导热硅胶层设置于电缆保护层的外侧，电缆芯内置于电缆保护层的内部；

防啃咬结构包括实心凸起、啃咬管道、管道空腔和驱除剂，实心凸起均匀排列于电缆保护层的外壁，管道空腔设置于实心凸起之间的空隙，啃咬管道铺设于实心凸起之间的管道空腔，驱除剂填充于啃咬管道的内部。

作为本实用新型进一步的方案：所述实心凸起为锥台形的凸起颗粒，且均匀排列分布于电缆保护层的外侧表面。

作为本实用新型进一步的方案：所述啃咬管道内部填充驱除剂后再向其中充入气体。

作为本实用新型进一步的方案：所述驱除剂为辣椒素或其他刺激性无毒害粉末或气体。

作为本实用新型进一步的方案：所述电缆保护层外侧表面为编织状金属材质包裹而成。

作为本实用新型进一步的方案：所述外包层为硬质塑料层，且内侧加强层为软质塑料层制成。

作为本实用新型进一步的方案：所述填充层内部填充物为无卤阻燃材料。

本实用新型的有益效果为：

1、在本实用新型中设置实心凸起，由于实心凸起为锥台形的凸起颗粒，且均匀排列分布于电缆保护层的外侧表面，实心凸起竖立在电缆保护层表面，其顶端的尖锐可以阻碍鼠类以及鸟类的啃咬，从而对内部的电缆芯起到保护效果。

2、该种野外防动物啃咬的电力电缆的优点在于设置有啃咬管道，由于向啃咬管道内部填充驱除剂后再向其中充入气体，且驱除剂为辣椒素或其他刺激性无毒害粉末或气体，使得在啃咬管道被咬破后内部的气体可以将其中的驱除剂向外喷出，无毒害的驱除剂可以避免对环境造成影响。

3、该种野外防动物啃咬的电力电缆设置有填充层，通过向填充层内部填充物无卤阻燃材料，使得当发生火灾时，填充层可以降低电缆芯燃烧的风险，避免火灾的蔓延。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

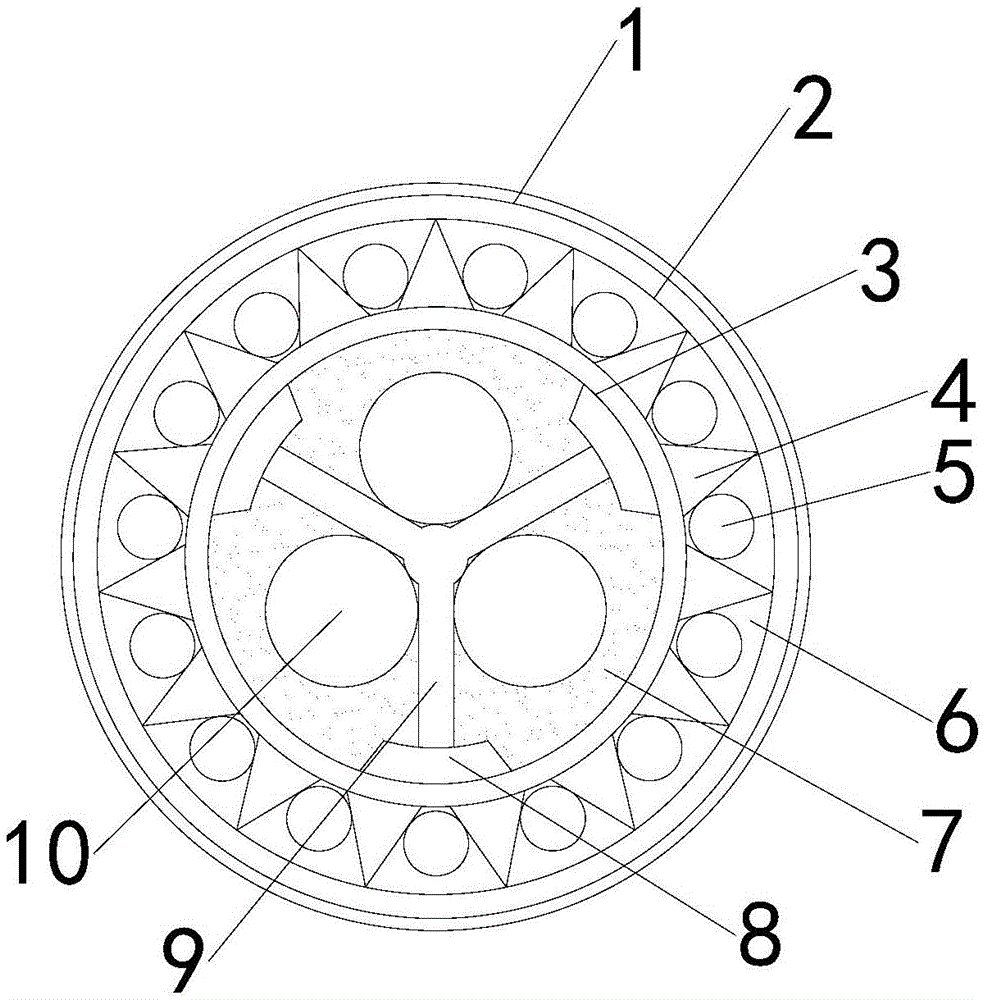

图1为本实用新型的整体切面结构示意图。

图2为本实用新型的外部表面结构示意图。

图3为本实用新型的防啃咬结构示意图。

图1-3中：1-外包层，2-加强层，3-电缆保护层，4-实心凸起，5-啃咬管道，6-管道空腔，7-填充层，8-支撑垫，9-支撑架，10-电缆芯，11-导热硅胶层，12-驱除剂。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1～3，本实用新型实施例中，一种野外防动物啃咬的电力电缆，包括保护层结构和防啃咬结构，防啃咬结构内置于保护层结构的内部；

保护层结构包括外包层1、加强层2、电缆保护层3、填充层7、支撑垫8、支撑架9、电缆芯10和导热硅胶层11，外包层1的内侧设置有加强层2，加强层2的内侧内置有电缆保护层3，填充层7内置填充于电缆保护层3的内部，通过向填充层7内部填充物无卤阻燃材料，使得当发生火灾时，填充层7可以降低电缆芯10燃烧的风险，避免火灾的蔓延，支撑架9支撑于电缆保护层3内部的中间处，支撑垫8固定于支撑架9的架体尾端并且支撑于电缆保护层3的内壁，导热硅胶层11设置于电缆保护层3的外侧，电缆芯10内置于电缆保护层3的内部；

防啃咬结构包括实心凸起4、啃咬管道5、管道空腔6和驱除剂12，实心凸起4均匀排列于电缆保护层3的外壁，由于实心凸起4为锥台形的凸起颗粒，且均匀排列分布于电缆保护层3的外侧表面，实心凸起4竖立在电缆保护层3表面，其顶端的尖锐可以阻碍鼠类以及鸟类的啃咬，从而对内部的电缆芯10起到保护效果，管道空腔6设置于实心凸起4之间的空隙，啃咬管道5铺设于实心凸起4之间的管道空腔6，由于向啃咬管道5内部填充驱除剂12后再向其中充入气体，且驱除剂12为辣椒素或其他刺激性无毒害粉末或气体，使得在啃咬管道5被咬破后内部的气体可以将其中的驱除剂12向外喷出，无毒害的驱除剂12可以避免对环境造成影响，驱除剂12填充于啃咬管道5的内部。

其中，实心凸起4为锥台形的凸起颗粒，且均匀排列分布于电缆保护层3的外侧表面，实心凸起4竖立在电缆保护层3表面，其尖锐的顶端可以阻碍鼠类以及鸟类的啃咬。

其中，啃咬管道5内部填充驱除剂12后再向其中充入气体，在啃咬管道5被咬破后内部的气体可以将其中的驱除剂12向外喷出。

其中，驱除剂12为辣椒素或其他刺激性无毒害粉末或气体，无毒害的驱除剂12可以避免对环境造成影响。

其中，电缆保护层3外侧表面为编织状金属材质包裹而成，可以有效的保护内部的电缆芯10。

其中，外包层1为硬质塑料层，且内侧加强层2为软质塑料层制成。

其中，填充层7内部填充物为无卤阻燃材料，当发生火灾时，填充层7可以防止电缆芯10燃烧，避免火灾的蔓延。

工作原理：

首先，在野外将电缆安装固定后，当受到动物的啃咬时，电缆外侧的外包层1及加强层2能够对其起到一定的保护，硬质的塑料层能够避免外侧的表皮被啄破，内部电缆芯10通过支撑架9与支撑垫8将其区分开，能够避免电缆芯10之间的电磁干扰，既提高了电缆的电能传输性能又提高了电缆的安全防护作用，且电缆芯10产生的热量能够通过导热硅胶层11向外部散出，可以防止电缆芯10之间相互影响，填充层7可以阻挡内外发生火灾时电缆芯10的燃烧，避免火灾的蔓延，当受到动物的啃咬时，电缆保护层3竖直设置的实心凸起4的尖锐处可以阻碍鼠类以及鸟类的啃咬，使其无法下嘴，并且实心凸起4之间铺设的啃咬管道5被戳破后内部的气体会连带驱除剂12一同向外喷射，使得带有刺激性气味的驱除剂12可以将啃咬的动物驱走，防止其继续对电缆进行破坏，内侧的电缆保护层3继续对内部的电缆芯10进行保护。
