技术领域

本实用新型涉及消防水带技术领域，具体是一种方便固定消防水带的挂钩。

背景技术

现有的消防水带用挂钩不能适应不同尺寸的物件的覆盖固定，导致在使用时容易出现松动的现象，另外固定水带松紧也比较麻烦的问题；且现有的消防水带用挂钩在使用过程中，水带晃动容易致使其脱落，不仅影响了消防水带的流通效果，甚至需要多次往返再次固定，导致错过了最佳救火时机的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种方便固定消防水带的挂钩。

为实现上述目的，本实用新型提供如下技术方案，一种方便固定消防水带的挂钩，包括挂钩和帆布带，所述挂钩右侧固定设置有帆布带，所述帆布带内部固定设置有若干个固定孔，所述固定孔内侧固定设置有金属环，所述帆布带右侧固定设置有固定装置，所述固定装置包括固定柱、滑槽、固定环、支承体和旋转吊钩，所述帆布带右侧固定设置有固定柱，所述固定柱底端开口设置有滑槽，所述固定柱外侧转动连接有支承体，所述支承体底端固定设置有旋转吊钩。

进一步的，所述固定孔在帆布带上呈“圆环”状均匀排列设置。

进一步的，所述支承体为两块“L”状的钢板通过螺栓固定组成，且钢板内壁设有与滑槽相互契合的限位块。

进一步的，所述固定柱与支承体之间通过滑槽与限位块配合转动连接。

进一步的，所述挂钩、固定柱、固定环、支承体和旋转吊钩均由不锈钢材质制成。

进一步的，所述帆布带上的固定孔可与旋转吊钩相互契合固定。

本实用新型提供了一种方便固定消防水带的挂钩，具有以下有益效果：

1、本实用优点在于，该种消防水带用挂钩能够根据梯子或建筑物的适当部进行调整帆布带与消防水带的松紧程度，能够有效的阻止消防水带与梯子或建筑物固定后发生移动，从而提高了固定锁紧的效果。

2、其次，该种消防水带用挂钩能够在同一平面内能相对任意角度旋转，消防水带对其的转矩作用下自适性转动，从而有效避免了消防水带的打结、卷曲、脱离消防人员掌控等不利于水流通的现象。

附图说明

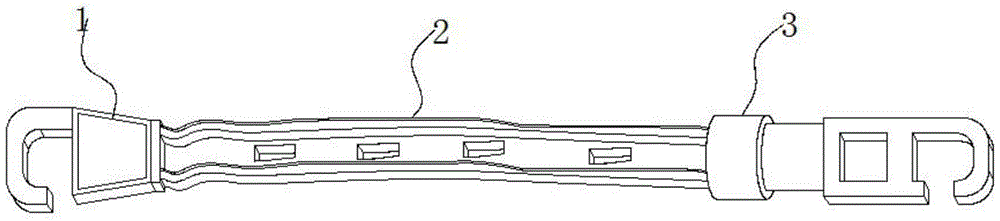

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体剖面示意图。

图3为本实用新型的局部剖面示意图。

图1-3中：挂钩1、帆布带2、固定孔201、金属环202、固定装置3、固定柱301、滑槽302、固定环303、支承体304、旋转吊钩305。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3中，

本实施例提供的一种方便固定消防水带的挂钩，包括挂钩1和帆布带2，挂钩1右侧固定设置有帆布带2，帆布带2内部固定设置有若干个固定孔201，固定孔201内侧固定设置有金属环202，帆布带2右侧固定设置有固定装置3，固定装置3包括固定柱301、滑槽302、固定环303、支承体304和旋转吊钩305，帆布带2右侧固定设置有固定柱301，固定柱301底端开口设置有滑槽302，固定柱301外侧转动连接有支承体304，支承体304底端固定设置有旋转吊钩305。

进一步的，固定孔201在帆布带2上呈“圆环”状均匀排列设置，通过使用者能够帆布带2上的固定孔201可与旋转吊钩305相互契合固定，根据梯子或建筑物的适当部进行调整帆布带2与消防水带的松紧程度。

进一步的，支承体304为两块“L”状的钢板通过螺栓固定组成，且钢板内壁设有与滑槽302相互契合的限位块，固定柱301与支承体304之间通过滑槽302与限位块配合转动连接。

进一步的，固定柱301与支承体304之间通过滑槽302与限位块配合转动连接，能够有效的阻止消防水带与梯子或建筑物固定后发生移动，从而提高了固定锁紧的效果。

进一步的，挂钩1、固定柱301、固定环303、支承体304和旋转吊钩305均由不锈钢材质制成增加了装置的使用寿命与使用强度。

进一步的，帆布带2上的固定孔201可与旋转吊钩305相互契合固定，使用者在固定消防水带时，可通过将旋转吊钩305挂在开孔物体上。

工作原理：

在使用本实施例提供的一种方便固定消防水带的挂钩时，首先让帆布带2上的固定孔201与旋转吊钩305相互契合将消防水带固定，根据梯子或建筑物的适当部进行调整帆布带2与消防水带的松紧程度，能够有效的阻止消防水带与梯子或建筑物固定后发生移动，同时使用者在固定消防水带时，通过将旋转吊钩305挂在开孔物体上，接着固定柱301与支承体304之间通过滑槽302与限位块配合转动对其的转矩作用下自适性转动。

综上，该种方便固定消防水带的挂钩能够有效避免了消防水带的打结、卷曲、脱离消防人员掌控等不利于水流通的现象，并且能够根据梯子或建筑物的适当部进行调整帆布带与消防水带的松紧程度。
