技术领域

本实用新型涉及灶台清洁技术领域，更具体地说，涉及一种防油污的易清洁灶台

背景技术

在日常做饭时，需要将原材料放至在灶台上进行加工后，才能进行其烹饪，在烹饪过程时，会使油溅射至灶台上，同时，由于灶台的使用次数频繁，其灶台会产生油污或者污水等，如果长时间的不对进行整理，影响人的心情和健康，而现有的清洁方式，大多都是采用抹布或者钢丝球进行清理，此方法比较耗时耗力，如当遇到比较坚硬的污快后，需要用力对其进行清刮，因此，基于以上问题，需要一种能够方便清洁，并且能够节约人力的灶台。

(一)解决的技术问题

本实用新型旨在于在解决在对灶台油污进行清洁时，能够通过其装置方便对灶台的清洁，同时进一步的减轻人的劳动强度。

实用新型内容

一种防油污的易清洁灶台，包括：灶台主体、污水收集槽、清洁装置、固定块，所述污水收集槽嵌入式设置于灶台主体内部顶端处，所述清洁装置配套设置于凹槽内壁，所述固定块固定设置于凹槽内部；所述灶台主体还包括支撑柱体、燃气灶、凹槽，所述支撑柱体固定设置于灶台主体底部端面，所述燃气灶固定设置于灶台主体顶部表面中端处，所述凹槽嵌入式设置于灶台主体顶部表面处；

所述污水收集槽还包括管道，所述管道顶部端面嵌入式连接于污水收集槽内部底端面；

所述清洁装置还包括毛刷、限位块、海绵刷、固定组件，所述毛刷固定设置于清洁装置底部端面，所述限位块固定设置于清洁装置顶端处两侧面，所述海绵刷套接连接于限位块底部，所述固定组件顶端面固定设置于清洁装置底部端面，且固定组件底部端面套接连接于海绵刷顶部端面；

所述固定块还包括伸缩弹簧，所述伸缩弹簧一端固定连接于固定块，且伸缩弹簧另一端固定连接于清洁装置外侧端面。

优选的：所述凹槽内端面嵌入式连接于污水收集槽内壁。

优选的：所述污水收集槽为圆锥状，其内部为中空结构，并且左右两侧内壁嵌入式连接于凹槽，同时污水收集槽内部底端面嵌入式设置有管道。

优选的：所述清洁装置为凸形状，且清洁装置与凹槽相互契合。

优选的：所述污水收集槽配套设置于燃气灶两侧面。

有益效果：

1、这种防油污的易清洁灶台设置有毛刷和海绵刷，通过对清洁装置的移动，可以使其海绵刷与灶台主体进行接触，并实现其清洁效果，并且，当污水流入至凹槽内部时，其毛刷可以对其进行进一步的清洁，当对清洁装置停止移动时，其伸缩弹簧会进行收缩，并拉升其清洁装置进行后移，在后移的这个过程中，又可以对其灶台进行第二次清洁。

2、这种防油污的易清洁灶台设置有污水收集槽，通过污水收集槽设置于灶台两侧面，并且凹槽嵌入式连接于污水收集槽内壁，当移动清洁装置时，可以将灶台表面的污水推动至污水收集槽顶部，其凹槽内部的污水会通过凹槽的设置，到达污水处理槽内部，从而实现其污水的收集。

附图说明：

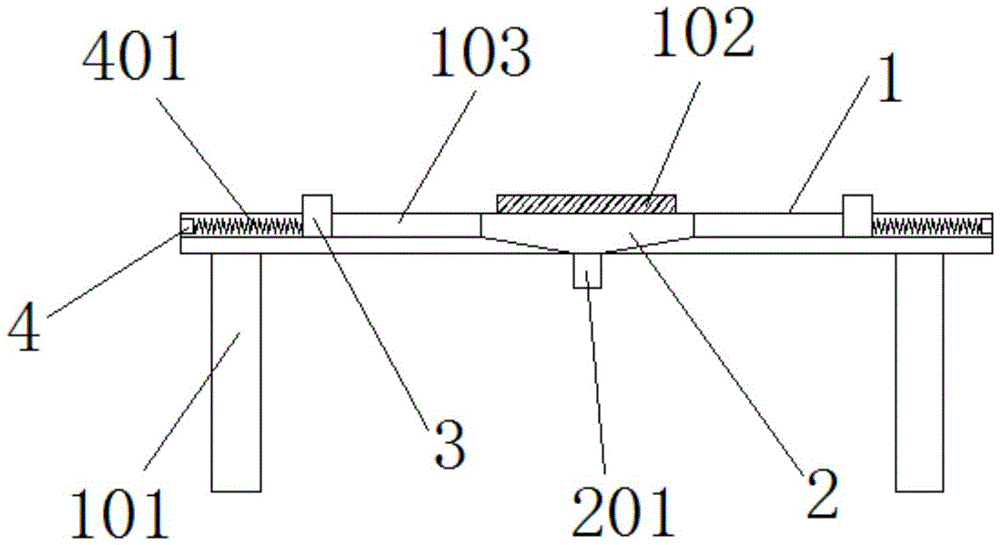

图1为本实用新型的一种防油污的易清洁灶台正面示意图。

图2为本实用新型的一种防油污的易清洁灶台俯视示意图。

图3为本实用新型的一种防油污的易清洁灶台A处正面放大示意图。

图1-3中：1-灶台主体；101-支撑柱体；102-燃气灶；103-凹槽；2-污水收集槽；201-管道；3-清洁装置；301-毛刷；302-限位块；303-海绵刷；304-固定组件；4-固定块；401-伸缩弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如附图1至附图3所示：本实用新型提供一种技术方案，一种防油污的易清洁灶台，包括：灶台主体1、污水收集槽2、清洁装置3、固定块4，污水收集槽2嵌入式设置于灶台主体1内部顶端处，清洁装置3配套设置于凹槽103内壁，固定块4固定设置于凹槽103内部；灶台主体1还包括支撑柱体101、燃气灶102、凹槽103，支撑柱体101固定设置于灶台主体1底部端面，燃气灶102固定设置于灶台主体1顶部表面中端处，凹槽103嵌入式设置于灶台主体1顶部表面处；

污水收集槽2还包括管道201，管道201顶部端面嵌入式连接于污水收集槽2内部底端面；

清洁装置3还包括毛刷301、限位块302、海绵刷303、固定组件304，毛刷301固定设置于清洁装置3底部端面，限位块302固定设置于清洁装置3顶端处两侧面，海绵刷303套接连接于限位块302底部，固定组件304顶端面固定设置于清洁装置3底部端面，且固定组件304底部端面套接连接于海绵刷303顶部端面；

固定块4还包括伸缩弹簧401，伸缩弹簧401一端固定连接于固定块4，且伸缩弹簧401另一端固定连接于清洁装置3外侧端面。

其中：凹槽103嵌入式设置于灶台主体1顶部表面处，且凹槽103内端面嵌入式连接于污水收集槽2内壁，通过凹槽103的设置，当移动清洁装置3时，可以将凹槽103内部的污水推至污水收集槽2内，从而方便其清洁。

其中：污水收集槽2为圆锥状，其内部为中空结构，并且左右两侧内壁嵌入式连接于凹槽103，同时污水收集槽2内部底端面嵌入式设置有管道201，通过污水收集槽2的设置，可以将灶台主体1和凹槽103的污水进行收集，最终通过其管道201进行有序的排放。

其中：清洁装置3为凸形状，且清洁装置3与凹槽103相互契合，通过其契合设置，可以增加清洁装置3与凹槽103的摩擦力，当伸缩弹簧401在进行回弹时，通过其摩擦力，可以将污水和油污进行清洁处理。

其中：燃气灶102固定设置于灶台主体1顶部表面中端处，且污水收集槽2配套设置于燃气灶102两侧面，通过其燃气灶102的设置，可以方便对其污水进行有效的收集，从而减轻其劳动强度。

工作原理：

首先，将污水收集槽2、清洁装置3、固定块4、伸缩弹簧401都安装好，当人烹饪完毕后，其灶台会产生油污或者污水等情况，因此需要进行清洁保养；

手动将清洁装置3往燃气灶102方向移动，在其移动过程中，海绵刷303会与灶台主体1的表面进行接触，并将其污水推入至污水收集槽2内部顶端处，同时，在海绵刷303清洁时，其污水会流入至凹槽103内部，通过毛刷301固定设置于清洁装置3底部端面，因此可以对凹槽103内部的污水进行清洁，并通过其凹槽103与污水收集槽2的嵌入式连接关系，所以移动清洁装置3时，可以将凹槽103内部的污水推至污水收集槽2内部；

当手松开清洁装置3后，其伸缩弹簧401会进行收缩，并拉升其清洁装置3进行后移，在后移的这个过程中，又可以对其灶台主体1进行第二次清洁。

最终，通过其装置，实现其灶台主体1的清洁，同时在对清洁装置3进行移动时，只需要施加很小的力即可，通过其伸缩弹簧401的设置，当清洁装置3在后移时，会与灶台主体1表面产生摩擦力，利用其摩擦力对其油污进行清洁，从而替代人力，同时达到其减负效果。

同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

综上可得，

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
