技术领域

本实用新型涉及物流技术领域，具体为一种新型可移动的物流仓库用的放物架。

背景技术

现有的物流仓库中通常都会设置有很多的放物架，大型的小型的物品通常直接放于方物架中，大型的通过需要配合插车板和插车将放物架放于储物架上，但是现有的储物架不能移动，从而使得在装车的过程中，通常均通过插车运输，使得插车运输的路程较长，从而导致浪费时间，且现有的放物架放置通过插车板放置后不易通过手动将物品之间推移集装箱内，具有一定的局限性，因此设计一种新型可移动的物流仓库用的放物架非常的必要。

实用新型内容

本实用新型旨在于解决上述背景技术存在的问题，提供一种新型可移动的物流仓库用的放物架，该装置通过设置有插车板放置条和滚轮，通过在竖板的内侧设置有多个插车条，且在固定板之间固定设置有滚轮，使得在放置物品的过程中根据运输该批物料集装箱的高度，将插车板通过插车放于对应的高度，在装车的过重中，通过将放物架放于装车的集装箱处，使得在装车的过程中更加方便。

为实现上述目的，本实用新型提供如下技术方案，一种新型可移动的物流仓库用的放物架，包括有底座、万向轮、竖板、插车板放置条、滚轮、焊接条和防脱落装置，所述底座的底部表面四个角落均通过螺栓固定设置有万向轮，所述底座的上表面左右两侧均焊接设置有竖板，两个竖板的内侧焊接设置有多根插车板放置条，所述插车板放置条之间滚动设置有多个滚轮，所述竖板的内侧表面焊接设置有多条焊接条，所述两个竖板的外侧表面均焊接固定设置有两个防脱落装置；

所述防脱落装置包括有固定板、销轴和凹槽，所述固定板的外表面右侧贯穿设置有销轴，所述固定板的右侧表面中央嵌入在有凹槽。

进一步的优选方案，所述底座的上表面左右两侧均嵌入设置有多个滚轮。

进一步的优选方案，所述同一水平面上的插车板放置条设置有5-7根，且对应的滚轮设置有4-6个。

进一步的优选方案，所述防脱落装置的底部水平高度等于插车板放置条上表面的水平高度相同。

进一步的优选方案，所述固定板可沿着销轴旋转连接，且销轴焊接竖板的外侧表面。

进一步的优选方案，所述万向轮上设置有刹车片。

进一步的优选方案，所述防脱落装置上的固定板宽度比竖板的厚度大10-15cm，且当凹槽旋转至竖板的外侧时，固定板的右侧与竖板的内侧表面重合。

有益效果：

(1)该装置通过设置有插车板放置条和滚轮，通过在竖板的内侧设置有多个插车条，且在固定板之间固定设置有滚轮，使得在放置物品的过程中根据运输该批物料集装箱的高度，将插车板通过插车放于对应的高度，在装车的过重中，通过将放物架放于装车的集装箱处，使得在装车的过程中更加方便。

(2)该装置通过设置有防脱落装置，通过在装置上固定设置有防脱落装置，使得当将插车板放于对应的插车板放置板内后，通过旋转防脱落装置，使得防脱落装置上的固定板有凹槽的一侧向内，使得固定板可将插车板挡住，不会脱落。

附图说明

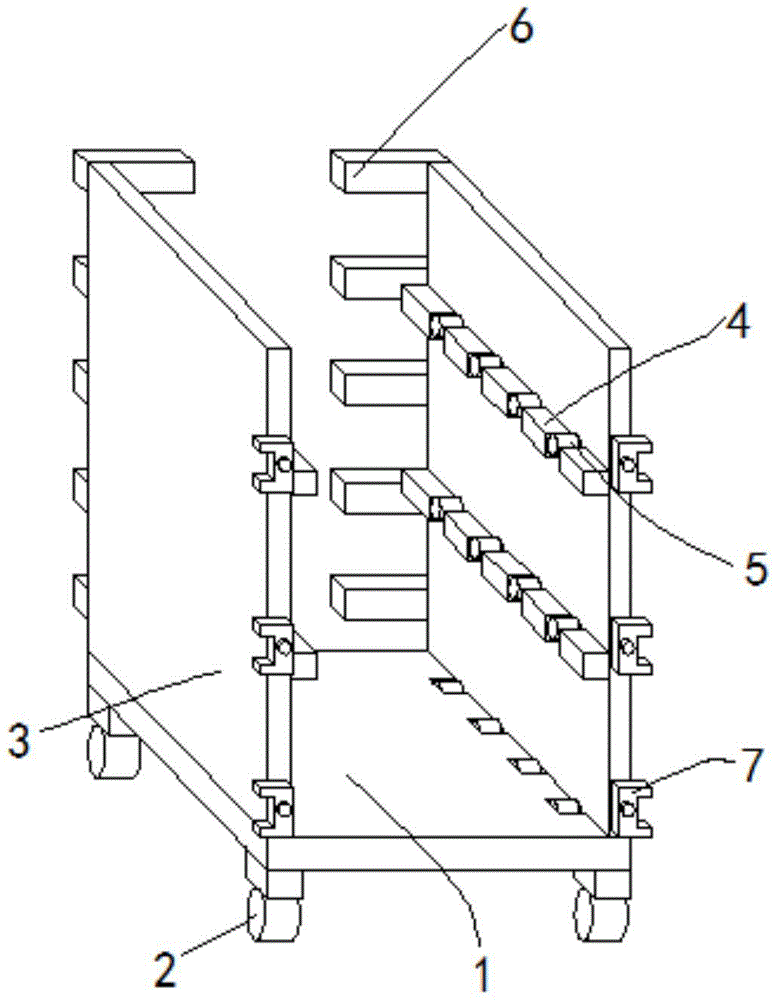

图1为本实用新型的整体结构示意图。

图2为本实用新型的防脱落装置结构示意图。

图1-2中：1-底座、2-万向轮、3-竖板、4-插车板放置条、5-滚轮、6-焊接条、7-防脱落装置、701-固定板、702-销轴、703-凹槽。

具体实施方式

请参阅图1至2，本实用新型实施例中一种新型可移动的物流仓库用的放物架，包括有底座、万向轮、竖板、插车板放置条、滚轮、焊接条和防脱落装置，底座的底部表面四个角落均通过螺栓固定设置有万向轮，底座的上表面左右两侧均焊接设置有竖板，两个竖板的内侧焊接设置有多根插车板放置条，插车板放置条之间滚动设置有多个滚轮，竖板的内侧表面焊接设置有多条焊接条，两个竖板的外侧表面均焊接固定设置有两个防脱落装置；

防脱落装置包括有固定板、销轴和凹槽，固定板的外表面右侧贯穿设置有销轴，固定板的右侧表面中央嵌入在有凹槽。

进一步的，底座的上表面左右两侧均嵌入设置有多个滚轮。

进一步的，同一水平面上的插车板放置条设置有5-7根，且对应的滚轮设置有4-6个。

进一步的，防脱落装置的底部水平高度等于插车板放置条上表面的水平高度相同。

进一步的，固定板可沿着销轴旋转连接，且销轴焊接竖板的外侧表面。

进一步的，万向轮上设置有刹车片。

进一步的，防脱落装置上的固定板宽度比竖板的厚度大10-15cm，且当凹槽旋转至竖板的外侧时，固定板的右侧与竖板的内侧表面重合。

在使用本实用新型一种新型可移动的物流仓库用的放物架时，首先将装置安装好，然后将装置放于物流仓库，通过万向轮2上的刹车片将万向轮2固定住，使得放物架不会移动，首先将需要放置的物品放于插车板上，然后根据对应运输车辆的集装箱高度，用插车将插车板放于对应高度的插车板放置条4上，然后旋转防脱落装置7使得固定板701上有凹槽703的一侧对准竖板3的内侧，固定板701将防脱落装置7将插车板挡住，使得插车板不会掉落，需要装车时，打开刹车片，将装置推于集装箱处，旋转固定板701使得固定板上有凹槽703的一侧对准竖板3的外侧，在装置内侧推动插车板，使得插车板直接放于集装箱内，使得更加方便。
