技术领域

本实用新型涉及瓦楞纸领域，具体为一种室内防潮通风储物瓦楞箱。

背景技术

瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱，瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首，瓦楞纸箱以其优越的使用性能和良好的加工性能逐渐取代了木箱等运输包装容器，并且除了保护商品、便于仓储、运输之外，还起到美化商品，宣传商品的作用。

现在普通家庭在日生活中会随着季节的变化将一些衣物、枕头、被褥放入瓦楞箱内进行储存，但现有的储物用的瓦楞纸箱大都缺少去除内部空气水分的装置从而使得内部当天气潮湿时内部的物品容易生菌发霉，从而严重影响储存效果。

实用新型内容

一种室内防潮通风储物瓦楞箱，以解决普通家用储物瓦楞箱缺少去除内部空气水分装置防潮防霉的问题。

为实现上述目的，本实用新型提供了一种室内防潮通风储物瓦楞箱,包括装置主体，所述装置主体下端固定连接有橡胶底座，所述装置主体内部间隔设置有隔板，所述隔板外侧开设有通气孔，所述隔板内部固定安装有防潮层，所述装置主体右侧内部固定安装有控制主板，所述控制主板上固定安装有适度检测器，所述装置主主体右侧内部相对控制主板的下端固定安装有风扇，所述风扇右端固定连接有电机，所述装置主体右侧内部底端固定安装有蓄电池，所述装置主体左侧内壁内开设有出气道，所述出气道内活动安装有闭气块，所述闭气块上下两端固定连接有连接杆，所述出气道内壁上下两端开设有滑槽，所述滑槽内固定安装有弹簧。

进一步的，所述橡胶底座下端开设有钝角状的凹槽。

进一步的，所述电机和湿度检测器同与蓄电池电性连接，所述电机和湿度检测器同与控制主板电性连接，所述控制主板上固定安装有电机驱动芯片。

进一步的，所述防潮层外侧为网纹纸设置内部填充有氯化钙颗粒。

进一步的，所述闭气块左端与出气道内壁贴合设置，所述闭气块右侧为外侧圆弧内凹的圆锥状设置，所述连接杆外端设置在滑槽内部。

一种室内防潮通风储物瓦楞箱具有以下有益效果:

1、该装置通过橡胶底座下端开设有钝角状的凹槽，使得装置主体放置后橡胶底座与地面挤压接触后能加大接触面积从而提高稳定效率，通过闭气块左端与出气道内壁贴合设置，使得闭气块能没有移动时能对出气道进行封闭从而防止外部的空气进入，使得提高装置主体内部的防潮效率，再通过闭气块右侧为外侧圆弧内凹的圆锥状设置且连接杆外端设置在滑槽内部，使得当风扇转动产生的气流到达出气道时能通过闭气块右端的弧面从而加大与气流的接触作用面积使得连接杆克服滑槽内弹簧的作用力向外移动使气流与外部接触，从而使得闭气块在保证装置主体内封闭的同时又能保证气流的流通。

2、该装置通过电机和湿度检测器同与蓄电池电性连接，使得能让湿度检测器长期启动对装置主体内的湿度情况进行监控，再通过电机和湿度检测器同与控制主板电性连接，使得湿度检测器能将装置主体内的湿度转换成数字信号传递给控制主板进行处理，当控制主板收到的湿度信号超过设定值时则通过其上的电机驱动芯片启动电机带动风扇进行旋转，使得能带动气流与装置主体内的储存物品接触，且同时通过装置主体内部间隔设置有隔板，使得能更好的分隔储存物品使得储存效率更高的同时更方便气流在储存物品之间移动，再通过隔板之间设置有外侧为网纹纸设置内部填充有氯化钙颗粒的防潮层，使得气流携带空气中的水分通过通气孔穿过防潮层时能将内部的水分去除，从而减少装置主体内的水分从而达到防潮防霉的效果。

附图说明

图1为本实用新型的装置主体主视图；

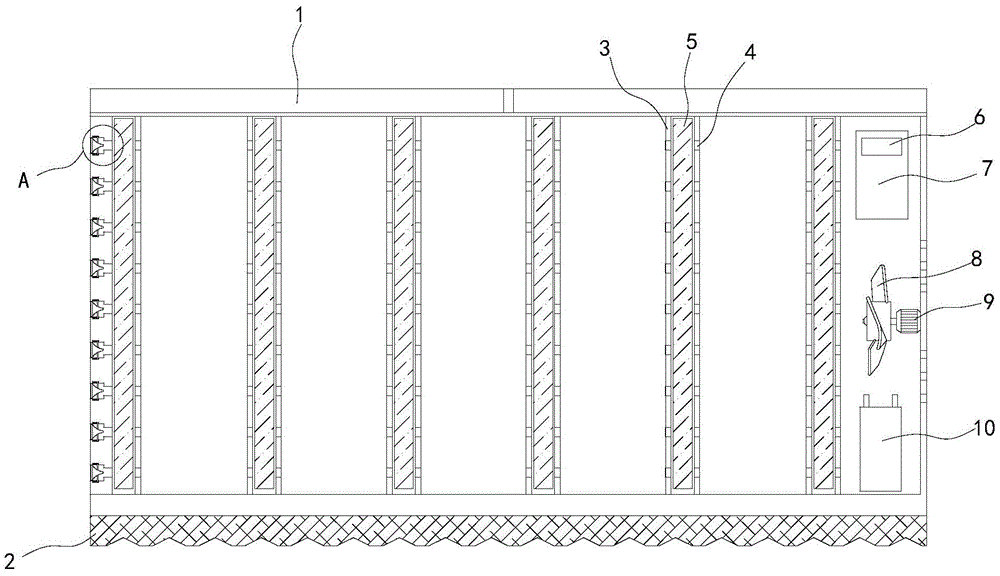

图2为本实用新型的装置主体正面内部透视图；

图3为本实用新型的图2中A处放大图。

图1-3中：1-装置主体、2-橡胶底座、3-隔板、4-通气孔、5-防潮层、6-湿度检测器、7-控制主板、8-风扇、9-电机、10-蓄电池、11-出气道、12-闭气块、13-滑槽、14-弹簧、15-连接杆。

具体实施方式

请参阅图1至3，一种室内防潮通风储物瓦楞箱分解结构示意图以及平面结构示意图。

本实施了提供了一种室内防潮通风储物瓦楞箱,包括装置主体1，装置主体1下端固定连接有橡胶底座2，装置主体1内部间隔设置有隔板3，隔板3外侧开设有通气孔4，隔板3内部固定安装有防潮层5，装置主体1右侧内部固定安装有控制主板7，控制主板7上固定安装有适度检测器6，装置主主体1右侧内部相对控制主板7的下端固定安装有风扇8，风扇8右端固定连接有电机9，装置主体1右侧内部底端固定安装有蓄电池10，装置主体1左侧内壁内开设有出气道11，出气道11内活动安装有闭气块12，闭气块12上下两端固定连接有连接杆15，出气道12内壁上下两端开设有滑槽13，滑槽13内固定安装有弹簧14。

在具体实施时，橡胶底座2下端开设有钝角状的凹槽，使得装置主体1放置后橡胶底座2与地面挤压接触后能加大接触面积从而提高稳定效率。

在具体实施时，电机9和湿度检测器6同与蓄电池10电性连接，电机9和湿度检测器6同与控制主板7电性连接，控制主板7上固定安装有电机驱动芯片，使得能让湿度检测器6长期启动对装置主体1内的湿度情况进行监控，从而湿度检测器6能将装置主体1内的湿度转换成数字信号传递给控制主板7进行处理，当控制主板7收到的湿度信号超过设定值时则通过其上的电机驱动芯片启动电机9带动风扇8进行旋转，使得能带动气流与装置主体1内的储存物品接触。

在具体实施时，防潮层5外侧为网纹纸设置内部填充有氯化钙颗粒，使得气流携带空气中的水分通过通气孔4穿过防潮层5时能将内部的水分去除，从而减少装置主体内1的水分从而达到防潮防霉的效果。

在具体实施时，闭气块12左端与出气道11内壁贴合设置，闭气块12右侧为外侧圆弧内凹的圆锥状设置，连接杆15外端设置在滑槽13内部，使得当风扇转动产生的气流到达出气道11时能通过闭气块12右端的弧面从而加大与气流的接触作用面积使得连接杆15克服滑槽13内弹簧14的作用力向外移动使气流与外部接触，从而使得闭气块12在保证装置主体1内封闭的同时又能保证气流的流通。

本实用新型一种室内防潮通风储物瓦楞箱工作原理如下：

首先将将需要储存的物品放置在装置主体1内部，通过电机和湿度检测器6同与蓄电池10电性连接，使得能让湿度检测器6长期启动对装置主体1内的湿度情况进行监控，再通过电机9和湿度检测器6与控制主板7电性连接，使得湿度检测器6能将装置主体1内的湿度转换成数字信号传递给控制主板7进行处理，当控制主板7收到的湿度信号超过设定值时则通过其上的电机驱动芯片启动电机9带动风扇8进行旋转，使得能带动气流与装置主体1内的储存物品接触，且同时通过装置主体1内部间隔设置有隔板3，使得能更好的分隔储存物品，使得储存效率更高的同时更方便气流在储存物品之间移动，再通过隔板3之间设置有外侧为网纹纸设置内部填充有氯化钙颗粒的防潮层5，使得气流携带空气中的水分通过通气孔4穿过防潮层5时能将内部的水分去除，从而减少装置主体内1的水分从而达到防潮防霉的效果，接着通过橡胶底座2下端开设有钝角状的凹槽，使得装置主体1放置后橡胶底座2与地面挤压接触后能加大接触面积从而提高稳定效率，通过闭气块12左端与出气道11内壁贴合设置，使得闭气块12能没有移动时能对出气道11进行封闭从而防止外部的空气进入，使得提高装置主体1内部的防潮效率，再通过闭气块12右侧为外侧圆弧内凹的圆锥状设置且连接杆15外端设置在滑槽13内部，使得当风扇转动产生的气流到达出气道11时能通过闭气块12右端的弧面从而加大与气流的接触作用面积，使得连接杆15克服滑槽13内弹簧14的作用力向外移动使气流与外部接触，从而使得闭气块12在保证装置主体1内封闭的同时又能保证气流的流通。
