技术领域

本发明涉及海洋工程领域，尤其涉及一种回摆式海浪发电装置。

背景技术

在海岸带进行的各项建设工程属海洋工程的重要组成部分。主要包括围海工程、海港工程、河口治理工程、海上疏浚工程和海岸防护工程沿海潮汐发电工程、海上农牧场、环境保护工程渔业工程等。建筑物和有关设施大都构筑在沿岸浅水域。由于水下地形复杂和径流入海的影响，海流、海浪和潮汐都有显著的变形，形成了破波、涌潮、沿岸流和沿岸漂沙，特别是发生风暴潮的时候，海况更是万分险恶，使海岸工程受到严重的冲击，甚至造成破坏。在寒冷的地区，还会受到冰冻和流冰的影响。

现有技术中，有利用潮汐涨落来进行发电的，而利用波浪来进行发电的项目较少，而波浪随着海水的势能会一直的来回涌动，造成了资源的浪费。

基于上述描述，以及结合现有技术中的设备发现，现有的发电设施无法对波浪的动能进行充分的转换，而且现有的装置内部具有一些电子元件，在海域使用时使得装置的稳定和可靠性不够高，同时，无法将波浪带来的动能进行放大，使得装置使用比较局限，因此本设计针对于上述问题，设计出一款结构合理的，及功能性好的回摆式海浪发电装置，以提高实用性。

发明内容

本发明的目的在于提供一种回摆式海浪发电装置，以解决现有的发电设施无法对波浪的动能进行充分的转换，而且现有的装置内部具有一些电子元件，在海域使用时使得装置的稳定和可靠性不够高，同时，无法将波浪带来的动能进行放大，使得装置使用比较局限的问题。

本发明回摆式海浪发电装置的目的与功效，由以下具体技术手段所达成：

一种回摆式海浪发电装置，包括支撑柱，支撑柱为两个，两个支撑柱外部均活动连接有浮子，浮子内侧均一体化设置有定位柱，浮子通过定位柱转动连接有密封舱，密封舱内部和底部分别一体化设置有贯穿轴和拍动板，定位柱下端一体化设置有限位板，密封舱与定位柱连接处的两侧均一体化设置有限位凸起，贯穿轴中部一体化设置有撑接齿，贯穿轴外部嵌套设置有回摆环，回摆环中部一体化设置有半月板。

进一步的，撑接齿、扣齿均为斜向齿牙，且撑接齿、扣齿互为反方向设置，撑接齿、扣齿之间啮合。

进一步的，扣齿与半月板连接处由转轴承转，且转轴外部设有扭簧，且扭簧为受力向外的单向扭簧。

进一步的，贯穿轴一直贯穿设置在传动齿与回摆环的正中间，且传动齿与贯穿轴之间不接触。

进一步的，传动齿与减速齿之间啮合，且传动齿与减速齿之间的直径比为1：4。

进一步的，滑柱与配重块之间呈上下滑动连接。

进一步的，限位板与限位凸起之间活动接触，且限位板水平时与单个限位凸起之间夹角度数为一百五十度。

进一步的，密封舱整体呈中空正三棱锥状，拍动板纵向排列在密封舱底部，且拍动板与浮子之间的水平差为负五厘米。

进一步的，支撑柱为平行设置，且支撑柱底端与礁石之间固定连接。

进一步的，半月板下方转动连接有扣齿，回摆环下沿焊接设置有滑柱，滑柱外部嵌套设置有配重块，密封舱底部依次固定连接有减速齿、发电机，回摆环左右两侧均焊接设置有传动齿。

与现有结构相较之下，本发明具有如下有益效果：

1.通过设有拍动板纵向排列在密封舱底部，且拍动板与浮子之间的水平差为负五厘米，浮子可以根据海水的浮力使得装置漂浮在海面上，当波浪对拍动板进行冲击时，可以使得密封舱发生转动，进行达到势能与机械能的转换。

2.通过设有撑接齿、扣齿均为斜向齿牙，且撑接齿、扣齿互为反方向设置，撑接齿、扣齿之间啮合，扣齿与半月板连接处由转轴承转，且转轴外部设有扭簧，且扭簧为受力向外的单向扭簧，撑接齿顺时针转动时，由于斜向齿牙的斜边受力面小，扣齿会在扭簧的作用下回收，撑接齿、扣齿之间不会受力，而当撑接齿逆时针转动时，撑接齿、扣齿之间咬合，通过扣齿使得回摆环受力转动，此装置利用纯机械作为用力来源，进而使得装置的稳定性更高，不易发生损坏，更适合在无人看管的海面上进行使用。

3.通过设有滑柱与配重块之间呈上下滑动连接，配重块从F点运动到E点时，配重块会在重力的作用下，高度势能向动能转变，做加速运动，进而使得回摆环也受到配重块的惯性影响，依次往复，随着海浪的冲击使得传动齿转动速度越来越快，对原有的动能进行再放大，配合变速齿的使用，提高了装置的发电效率。

附图说明

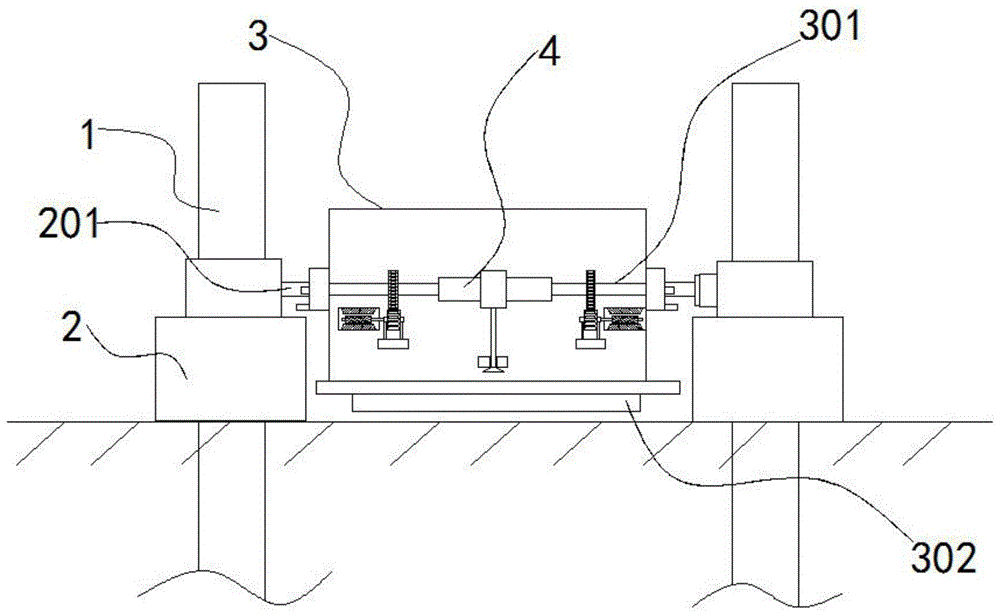

图1为本发明整体内部结构示意图；

图2为本发明密封舱内部结构示意图；

图3为本发明侧面局部结构示意图；

图4为本发明撑接齿结构示意图；

图5为本发明图4中A处放大结构示意图；

图6为本发明回摆环结构示意图；

图7为本发明限位板分布结构示意图；

图8为本发明配重块结构示意图；

图9为本发明密封舱工作结构示意图；

图10为本发明密封舱工作结构示意图。

图1-10中，部件名称与附图编号的对应关系为：

1-支撑柱，2-浮子，3-密封舱，4-回摆环，5-滑柱，6-传动齿，7-减速齿，8-发电机，201-定位柱，2011-限位板，301-贯穿轴，3011-撑接齿，302-拍动板，303-限位凸起，401-半月板，4011-扣齿，501-配重块。

具体实施方式

实施例：

如附图1至附图10所示：

本发明提供一种回摆式海浪发电装置，该回摆式海浪发电装置包括支撑柱1、浮子2、密封舱3、回摆环4、滑柱5、传动齿6、减速齿7、发电机8、定位柱201、限位板2011、贯穿轴301、撑接齿3011、拍动板302、限位凸起303、半月板401、扣齿4011和配重块501；支撑柱1为两个，两个支撑柱1外部均活动连接有浮子2，浮子2内侧均一体化设置有定位柱201，浮子2通过定位柱201转动连接有密封舱3，密封舱3内部和底部分别一体化设置有贯穿轴301和拍动板302，定位柱201下端一体化设置有限位板2011，密封舱3与定位柱201连接处的两侧均一体化设置有限位凸起303，贯穿轴301中部一体化设置有撑接齿3011，贯穿轴301外部嵌套设置有回摆环4，回摆环4中部一体化设置有半月板401，半月板401下方转动连接有扣齿4011，回摆环4下沿焊接设置有滑柱5，滑柱5外部嵌套设置有配重块501，密封舱3底部依次固定连接有减速齿7、发电机8，回摆环4左右两侧均焊接设置有传动齿6。

如图4、5、6所示，其中，撑接齿3011、扣齿4011均为斜向齿牙，且撑接齿3011、扣齿4011互为反方向设置，撑接齿3011、扣齿4011之间啮合，此种方向使得撑接齿3011顺时针转动时，撑接齿3011、扣齿4011之间不会受力，而当撑接齿3011逆时针转动时，撑接齿3011、扣齿4011之间咬合，进而使得撑接齿3011作为一个动力源，通过扣齿4011使得回摆环4受力转动，而此装置正好利用了波浪来回冲击所带来的能量。

如图4、5、6所示，其中，扣齿4011与半月板401连接处由转轴承转，且转轴外部设有扭簧，且扭簧为受力向外的单向扭簧，撑接齿3011顺时针转动时，由于斜向齿牙的斜边受力面小，扣齿4011会在扭簧的作用下回收，撑接齿3011、扣齿4011之间不会受力，而当撑接齿3011逆时针转动时，撑接齿3011、扣齿4011之间咬合，通过扣齿4011使得回摆环4受力转动。

如图1、2所示，其中，贯穿轴301一直贯穿设置在传动齿6与回摆环4的正中间，且传动齿6与贯穿轴301之间不接触，回摆环4可以将转动力传递给传动齿6，而传动齿6与减速齿7、发电机8之间相互作用。进而利用发电机8进行发电，达到对波浪进行利用的目的。

如图1、2所示，其中，传动齿6与减速齿7之间啮合，且传动齿6与减速齿7之间的直径比为1：4，利用不同的直径比，可实现变速的目的，进而使得减速齿7转动的速度更快。

如图8、9、10所示，其中，滑柱5与配重块501之间呈上下滑动连接，当滑柱5在回摆环4的作用下，从E点运动到F点时，配重块501会受到重力向滑柱5另一侧运动，而滑柱5在回摆环4的作用下，从F点运动到E点时，配重块501会在重力的作用下，高度势能向动能转变，做加速运动，进而使得回摆环4也受到配重块501的惯性影响，依次往复，随着海浪的冲击使得传动齿6转动速度越来越快，提高了装置的发电效率。

如图7所示，其中，限位板2011与限位凸起303之间活动接触，且限位板2011水平时与单个限位凸起303之间夹角度数为一百五十度，限位板2011与限位凸起303之间接触作用，会限制密封舱3整体的转动角度，进而使得密封舱3可以一种做左右往复转动运动。

如图3、7所示，其中，密封舱3整体呈中空正三棱锥状，拍动板302纵向排列在密封舱3底部，且拍动板302与浮子2之间的水平差为负五厘米，浮子2可以根据海水的浮力使得装置漂浮在海面上，当波浪对拍动板302进行冲击时，可以使得密封舱3发生转动，进行达到势能与机械能的转换。

如图1所示，其中，支撑柱1为平行设置，且支撑柱1底端与礁石之间固定连接，支撑柱1可以给密封舱3整体提供一个导向，而浮子2也可以随着波浪的涌动而上下浮沉，更适合在无人看管的海面上进行使用。

本实施例的具体使用方式与作用：

本发明中，首先保证装置功能的完整性，接着，支撑柱1为平行设置，且支撑柱1底端与礁石之间固定连接，支撑柱1可以给密封舱3整体提供一个导向，而浮子2也可以随着波浪的涌动而上下浮沉，密封舱3整体呈中空正三棱锥状，拍动板302纵向排列在密封舱3底部，且拍动板302与浮子2之间的水平差为负五厘米，浮子2可以根据海水的浮力使得装置漂浮在海面上，当波浪对拍动板302进行冲击时，可以使得密封舱3发生转动，进行达到势能与机械能的转换，同时，限位板2011与限位凸起303之间接触作用，会限制密封舱3整体的转动角度，进而使得密封舱3可以做左右往复转动运动，密封舱3转动时，会使得贯穿轴301进行转动，由于撑接齿3011、扣齿4011均为斜向齿牙，且撑接齿3011、扣齿4011互为反方向设置，扣齿4011与半月板401连接处由转轴承转，且转轴外部设有扭簧，且扭簧为受力向外的单向扭簧，撑接齿3011顺时针转动时，由于斜向齿牙的斜边受力面小，扣齿4011会在扭簧的作用下回收，撑接齿3011、扣齿4011之间不会受力，而当撑接齿3011逆时针转动时，撑接齿3011、扣齿4011之间咬合，通过扣齿4011使得回摆环4受力转动，因此，如图9、10所示，当滑柱5在回摆环4的作用下，从E点运动到F点时，配重块501会受到重力向滑柱5另一侧运动，而滑柱5在回摆环4的作用下，从F点运动到E点时，配重块501会在重力的作用下，从F点到E点做加速运动，进而使得回摆环4也受到配重块501的惯性影响，依次往复，随着海浪的冲击使得传动齿6转动速度越来越快，最后，传动齿6与减速齿7之间啮合，且传动齿6与减速齿7之间的直径比为1：4，利用不同的直径比，可实现变速的目的，进而使得减速齿7转动的速度更快，提高了装置的发电效率。

综上，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
