技术领域

本发明属于海洋工程领域，尤其是涉及一种海洋探测用防雾泳镜。

背景技术

泳镜是水下作业时使用的一种器材，使用时紧扣于眼部，可以在水下看清东西的同时防止水进入眼，因而成了许多游泳爱好者和水下探测工作者的游泳必备物品，方便了在水下探测时可进行直观清洗的观察，也给游泳运动带来了不少乐趣。泳镜在功能上分为竞速泳镜、普通泳镜、近视泳镜和老花泳镜。

现有的泳镜在使用过程中，由于镜片外侧接触冷水，而镜片内侧为一个由泳镜罩壳与人眼部形成的防水腔体，由于人体眼部不断产生热量，这使得防水腔体内具有相对较高的温度，而温热气体与镜片内侧相接触时，即在镜片内侧形成液化水雾，使得泳镜十分模糊，影响水下观测效果，需要脱下泳镜将其擦干净，才能继续正常使用，较为麻烦。

为此，我们提出一种海洋探测用防雾泳镜来解决上述问题。

发明内容

本发明的目的是针对上述泳镜在使用时易起雾的问题，提供一种可防止镜片起雾的海洋探测用防雾泳镜。

为达到上述目的，本发明采用了下列技术方案：一种海洋探测用防雾泳镜，包括壳体和头带，所述壳体内设有贯穿的通孔，所述通孔的侧壁上转动连接有风扇，所述风扇外固定连接有第一齿圈，所述第一齿圈与通孔的侧壁转动连接，所述壳体的内侧壁上转动连接有第二齿圈，所述第一齿圈与第二齿圈啮合连接，所述第二齿圈由磁性材料制成，所述第二齿圈内侧壁上转动连接有散热环，所述散热环与壳体固定连接，所述散热环的内圈侧壁上固定连接有镜片，所述散热环内设有散热机构。

在上述的海洋探测用防雾泳镜中，所述散热机构包括多个等距阵列设置在散热环内的散热腔，所述散热腔贯穿散热环设置，所述散热腔的侧壁上密封滑动连接有磁性滑块，所述第二齿圈由两个磁性半环组成，且两个所述半环的磁极相反。

在上述的海洋探测用防雾泳镜中，所述散热腔内设有导热棒，所述导热棒依次贯穿散热环和壳体并延伸至壳体外设置。

在上述的海洋探测用防雾泳镜中，所述散热腔的侧壁上设有用于对磁性滑块限位的限位凸起。

在上述的海洋探测用防雾泳镜中，所述散热机构包括两个相对设置在散热环内的换热腔，所述换热腔内密封滑动连接有磁性密封块，所述磁性密封块将换热腔分为水腔和气腔，所述水腔通过水孔与壳体外部连通，所述水腔靠近镜片的侧壁内嵌设有金属网板，所述气腔通过气孔与壳体的内部连通，所述第二齿圈的其中一段由磁性材料制成，所述磁性材料的长度小于两个换热腔间的距离。

与现有的技术相比，本海洋探测用防雾泳镜的优点在于：本发明通过设置风扇可带动第一齿圈转动，继而带动第二齿圈转动，则散热腔内的磁性滑块移动，带动海洋探测用防雾泳镜内的空气流动，同时导热棒可对散热腔内的气体进行降温，则通过磁性滑块的移动将冷空气推送至镜片内壁上，使镜片内壁温度大幅降低，有效的防止了镜片起雾；且泳镜内流动的空气给佩戴者较为舒适的佩戴体验，减轻了因泳镜内空间密闭给佩戴者眼睛带来的不适感。

附图说明

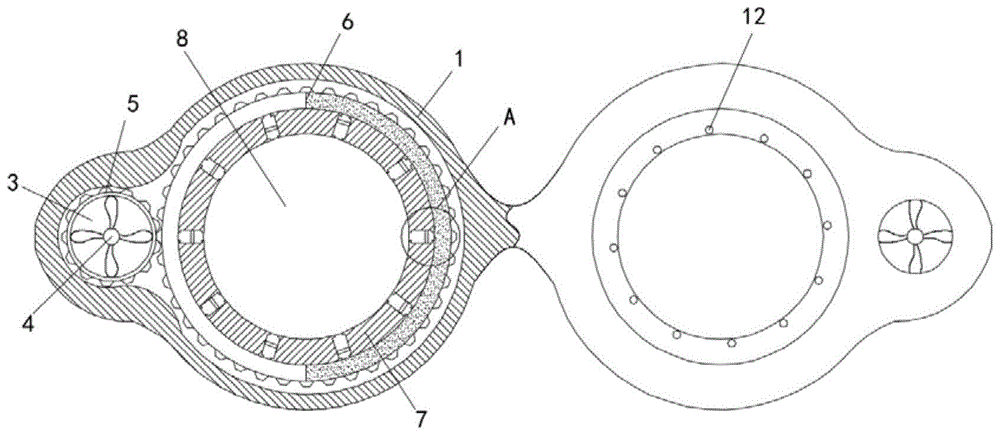

图1是本发明提供的一种海洋探测用防雾泳镜实施例1的结构示意图；

图2为图1中A处放大图；

图3是本发明提供的一种海洋探测用防雾泳镜实施例1的俯视结构示意图；

图4为图3中B处放大图；

图5是本发明提供的一种海洋探测用防雾泳镜实施例2的结构示意图。

图中，1壳体、2头带、3通孔、4风扇、5第一齿圈、6第二齿圈、7散热环、8镜片、9散热腔、11磁性滑块、12导热棒、13限位凸起、14换热腔、15磁性密封块、16水腔、17气腔、18水孔、19气孔、20金属网板。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-4所示，一种海洋探测用防雾泳镜，包括壳体1和头带2，壳体1内设有贯穿的通孔3，通孔3的侧壁上转动连接有风扇4，可由水流流动带动风扇4转动，风扇4外固定连接有第一齿圈5，第一齿圈5与通孔3的侧壁转动连接，壳体1的内侧壁上转动连接有第二齿圈6，第一齿圈5与第二齿圈6啮合连接，第二齿圈6由两个磁性半环组成，且两个半环的磁极相反，第二齿圈6内侧壁上转动连接有散热环7，散热环7与壳体1固定连接。

本实施例中，散热环7的内圈侧壁上固定连接有镜片8，散热环7内设有散热机构，需要说明的是，散热机构包括多个等距阵列设置在散热环7内的散热腔9，散热腔9贯穿散热环7设置，散热腔9的侧壁上密封滑动连接有磁性滑块11，磁性滑块11可在散热腔9内往复运动，继而推动壳体1内的空气流动，给佩戴者较为舒适的佩戴体验，减轻了因泳镜内空间密闭给佩戴者眼睛带来的不适感，值得一提的是，散热腔9内设有导热棒12，导热棒12可对散热腔9内的气体进行降温，有效的防止了镜片8起雾，导热棒12依次贯穿散热环7和壳体1并延伸至壳体1外设置，需要注意的是，散热腔9的侧壁上设有用于对磁性滑块11限位的限位凸起13，防止磁性滑块11在第二齿圈6的磁力作用下掉出散热腔9外。

本实施例的海洋探测用防雾泳镜的工作方式如下：

佩戴者在游泳池内使用时，因佩戴者游动，在水流的冲击下带动风扇4转动，继而由第一齿圈5带动第二齿圈6转动，由于第二齿圈6是两个磁性半环组成，且两个半环的磁极相反，则部分磁性滑块11受到吸引力，部分磁性滑块11受到斥力作用，继而由第二齿圈6带动各个磁性滑块11在散热腔9内往复运动，继而推动壳体1内的空气流动，给佩戴者较为舒适的佩戴体验，减轻了因壳体1内空间密闭给佩戴者眼睛带来的不适感。

同时，导热棒12可快速将散热腔9内的热量传递到壳体1外的水中，实现对散热腔9内气体的降温，则通过磁性滑块11的移动将散热腔9内的冷空气推送至镜片8的内壁上，使镜片8内壁温度大幅降低，有效的防止了镜片8起雾，保证了水下的观测效果。

实施例2

如图5所示，本实施例与实施例1的不同之处在于：散热机构包括两个相对设置在散热环7内的换热腔14，换热腔14内密封滑动连接有磁性密封块15，磁性密封块15将换热腔14分为水腔16和气腔17，水腔16通过水孔18与壳体1外部连通，所述水腔16靠近镜片8的侧壁内嵌设有金属网板20，金属网板20为铜丝网板，气腔17通过气孔19与壳体1的内部连通，第二齿圈6的其中一段由磁性材料制成，所述磁性材料的长度小于两个换热腔14间的距离，磁性密封块15在换热腔14内往复运动，推动壳体1内的空气流动，给佩戴者较为舒适的佩戴体验，减轻了因壳体1内空间密闭给佩戴者眼睛带来的不适感。

本实施例的海洋探测用防雾泳镜的工作方式如下：

第二齿圈6转动时，磁性材料带动其中一个换热腔14内的磁性密封块15向气腔17方向移动，则气腔17内的气体推至镜片8的内壁上，同时将水吸入水腔16中，在气压作用下，另一个换热腔14内的磁性密封块15向水腔16方向移动，将水腔16内的水挤出壳体1外，磁性密封块15如此往复，水腔16内不断换入较冷的水，并通过金属网板20对壳体1内部进行降温，同时气腔17内的气体推至镜片8的内壁上，散热和除雾效果更好，保证了水下的观测效果，给佩戴者较为舒适的佩戴体验。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
