技术领域

本发明涉及清理湖泊河流中的蓝藻的领域，具体涉及一种清理蓝藻的浮筒。

背景技术

生活污水和化肥、食品等工业的废水以及农田排水都含有大量的氮、磷及其他无机盐类。天然湖泊河流水体接纳这些废水后，水中营养物质增多，促使自养型生物旺盛生长，特别是蓝藻和红藻的个体数量迅速增加，而其他藻类的种类则逐渐减少。蓝藻的大量出现是富营养化的征兆，随着富营养化的发展，最后变为以蓝藻为主。藻类繁殖迅速，生长周期短。藻类及其他浮游生物死亡后被需氧微生物分解，不断消耗水中的溶解氧，或被厌氧微生物分解，不断产生硫化氢等气体，从两个方面使水质恶化，造成鱼类和其他水生生物大量死亡。藻类及其他浮游生物残体在腐烂过程中，又把大量的氮、磷等营养物质释放入水中，供新的一代藻类等生物利用。因此，富营养化了的水体，即使切断外界营养物质的来源，水体也很难自净和恢复到正常状态。

富营养化会影响水体的水质，会造成水的透明度降低，使得阳光难以穿透水层，从而影响水中植物的光合作用，可能造成溶解氧的过饱和状态。溶解氧的过饱和以及水中溶解氧少，都对水生动物有害，造成鱼类大量死亡。同时，因为水体富营养化，水体表面生长着以蓝藻、绿藻为优势种的大量水藻，形成一层“绿色浮渣”，致使底层堆积的有机物质在厌氧条件分解产生的有害气体和一些浮游生物产生的生物毒素也会伤害鱼类。因富营养化水中含有硝酸盐和亚硝酸盐，人畜长期饮用这些物质含量超过一定标准的水，也会中毒致病。

目前，清理蓝藻时，一般采用人工用滤网打捞，而且对于离岸较远的蓝藻，需要驾船捕捞，消耗了大量的人力和物力，打捞效率较低。也有采用在水面铺设滤网捕捞蓝藻，占据大量的水域面积，同时阻碍水面行船。

发明内容

为了解决上述技术问题，本发明提供了一种清理蓝藻的浮筒，其包括：筒状骨架、滤网、浮块，所述滤网设置在所述筒状骨架上，所述浮块对称设置在所述筒状骨架的外周，所述筒状骨架没入水中的体积小于总体积的五分之一。

所述筒状骨架包括上端环、下端环和若干个长条状的连接杆，所述连接杆的两端分别与所述上端环和下端环连接。

优选地，所述筒状骨架内部设置有多个半径逐渐缩小的次级筒状骨架，所述次级筒状骨架上设置有次级滤网，所述次级筒状骨架与筒状骨架相连接。

优选地，所述次级筒状骨架上设置的次级滤网的网目小于所述筒状骨架上的滤网的网目。

优选地，所述筒状骨架上的滤网的网目为100～150目，所述次级筒状骨架上设置的次级滤网的网目为150～200目。

优选地，所述上端环、下端环上分别设置有网格状的连接架，所述连接架与所述次级筒状骨架连接。

优选地，所述筒状骨架的材料为不锈钢、塑料或竹子。

优选地，所述浮块至有两个，分别设置在靠近所述筒状骨架的两端面处。

可选地，所述浮块内部填充有聚氨酯泡沫、聚氨酯树脂、聚甲基丙烯酰亚胺泡沫、聚氯乙烯泡沫和环氧泡沫塑料中的一种或多种。

实施本发明，具有如下有益效果：

1、本发明在筒状骨架上设置滤网，并设置有用于防止装置下沉的浮块，将本装置放置在被蓝藻污染的水域后，借助于自然风力或水流推力，本装置可以方便地在水面上滚动，滚动时筒壁上的滤网能够将浮在水面的蓝藻自动收集起来，从而起到自动清理蓝藻的作用。同时，由于本装置体积较小，机动灵活，不会影响水面行船。

2、本发明内部还设置有多个次级筒状骨架及次级滤网，次级滤网具有更多的网目，较之于铺设在水面的滤网，提高了吸附蓝藻的体积和效率。

3、本发明在使用时只需在被蓝藻污染的水面上放置若干个浮筒，筒形骨架能够在轻松地随着波浪翻滚从而收集漂浮在水面的蓝藻，等浮筒自动收集好蓝藻后将其打捞出来，不用一直有人看守，节省了人力成本。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案和优点，下面将对实施例或现有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它附图。

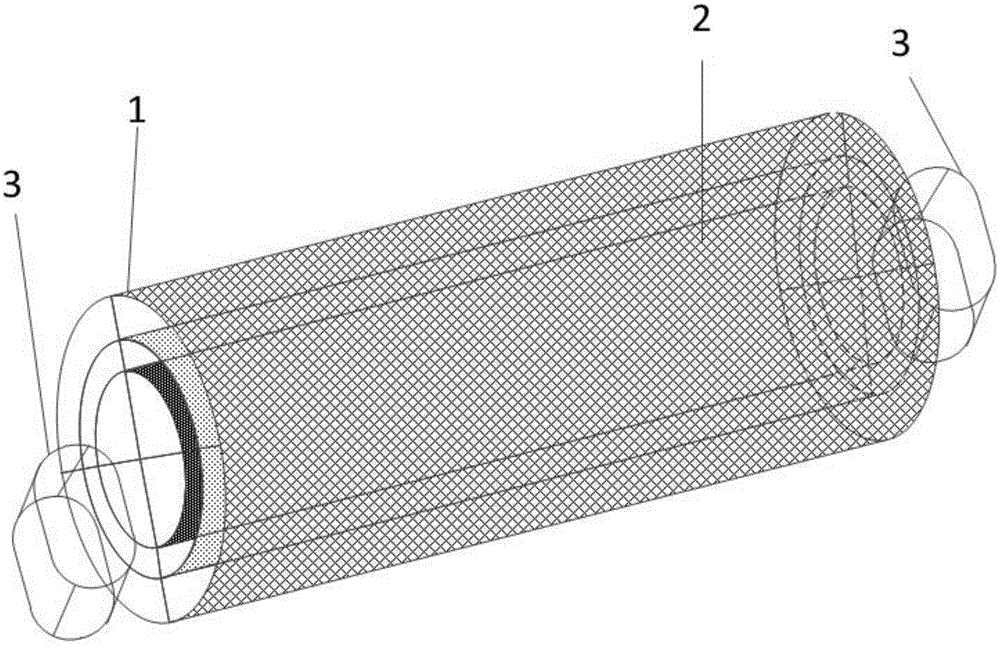

图1是本发明实施例提供的一种清理蓝藻的浮筒的结构示意图；

图中：1-筒状骨架，2-滤网，3-浮块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例1：

请参见图1，本发明实施例提供了一种清理蓝藻的浮筒，其包括：筒状骨架1、滤网2、浮块3，所述滤网2设置在所述筒状骨架1上，所述浮块3对称设置在所述筒状骨架1的外周，所述筒状骨架1没入水中的体积小于总体积的五分之一。

优选地，所述筒状骨架1包括上端环、下端环和若干个长条状的连接杆，所述连接杆的两端分别与所述上端环和下端环连接。

所述筒状骨架1内部设置有两个半径逐渐缩小的次级筒状骨架，两个所述次级筒状骨架上都设置有次级滤网，所述次级筒状骨架与筒状骨架相连接。

优选地，所述次级筒状骨架1上设置的次级滤网的网目小于所述筒状骨架1上的滤网2的网目。

所述筒状骨架1的网目为100目，所述两个次级筒状骨架上设置的次级滤网的网目分别为150目、170目。

优选地，所述上端环、下端环上分别设置有网格状的连接架，所述连接架与所述次级筒状骨架连接。

所述筒状骨架1的材料为不锈钢。

为了增强浮力，所述浮块3至有多个，均匀排列在所述筒状骨架1的外周。

可选地，所述浮块内部填充有聚氨酯泡沫、聚氨酯树脂、聚甲基丙烯酰亚胺泡沫、聚氯乙烯泡沫和环氧泡沫塑料中的一种或多种。

实施例2：

请参见图1，本发明实施例提供了一种清理蓝藻的浮筒，其包括：筒状骨架1、滤网2、浮块3，所述滤网2设置在所述筒状骨架1上，所述浮块3对称设置在所述筒状骨架1的外周，所述筒状骨架1没入水中的体积小于总体积的五分之一。

优选地，所述筒状骨架1包括上端环、下端环和若干个长条状的连接杆，所述连接杆的两端分别与所述上端环和下端环连接。

所述筒状骨架1内部设置有两个半径逐渐缩小的次级筒状骨架，两个所述次级筒状骨架上都设置有次级滤网，所述次级筒状骨架与筒状骨架相连接。

优选地，所述次级筒状骨架1上设置的次级滤网的网目小于所述筒状骨架1上的滤网2的网目。

所述筒状骨架1的网目为150目，所述两个次级筒状骨架上设置的次级滤网的网目分别为150目、200目。

优选地，所述上端环、下端环上分别设置有网格状的连接架，所述连接架与所述次级筒状骨架连接。

为了增强浮力，所述筒状骨架1的材料为塑料或竹子。

所述浮块3至有两个，分别设置在靠近所述筒状骨架1的两端面处。

可选地，所述浮块内部填充有聚氨酯泡沫、聚氨酯树脂、聚甲基丙烯酰亚胺泡沫、聚氯乙烯泡沫和环氧泡沫塑料中的一种或多种。

实施本发明实施例，具有如下有益效果：

1、本发明在筒状骨架上设置滤网，并设置有用于防止装置下沉的浮块，将本装置放置在被蓝藻污染的水域后，借助于自然风力或水流推力，本装置可以方便地在水面上滚动，滚动时筒壁上的滤网能够将浮在水面的蓝藻自动收集起来，从而起到自动清理蓝藻的作用。同时，由于本装置体积较小，机动灵活，不会影响水面行船。

2、本发明内部还设置有多个次级筒状骨架及次级滤网，次级滤网具有更多的网目，较之于铺设在水面的滤网，提高了吸附蓝藻的体积和效率。

3、本发明在使用时只需在被蓝藻污染的水面上放置若干个浮筒，筒形骨架能够在轻松地随着波浪翻滚从而收集漂浮在水面的蓝藻，等浮筒自动收集好蓝藻后将其打捞出来，不用一直有人看守，节省了人力成本。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
