技术领域

本实用新型涉及一种电力柜。

背景技术

电力是以电能作为动力的能源，既是是当今的互联网时代我们仍然对电力有着持续增长的需求，因为我们发明了电脑、家电等更多使用电力的产品。不可否认新技术的不断出现使得电力成为人们的必需品。在工厂内会使用很多电力柜，由于电力柜使用年限长，功能下降，但现有的电力柜很多不带有火灾警示和自动灭火装置。

实用新型内容

本实用新型的目的在于提供一种电力柜，以解决上述技术问题。为实现上述目的本实用新型采用以下技术方案：一种电力柜，包括柜体、柜门、警示灯、安装槽、散热窗、支撑腿、把手、防火层、排线孔、橡胶圈及灭火装置，所述柜门设置在柜体前端，且柜门与柜体铰接固定，并在柜体顶面右前位置设置有警示灯，散热窗设置在柜体左侧，且在柜体底面四角位置设置有支撑腿，把手设置在柜门前左位置，且在柜门前端中上位置设置有安装槽，在柜体内底部设置有排线孔，且在排线孔内设置有橡胶圈，并在柜体内顶部设置有灭火装置。

在上述技术方案基础上，所述支撑腿由伸缩杆、弹簧及垫块组成，所述弹簧套在伸缩杆底端表面，且在伸缩杆底部设置有垫块。

在上述技术方案基础上，所述灭火装置由二氧化碳压缩罐、排气管、电磁阀门、火灾检测器及控制器组成，所述在柜体顶部从左往右依次设置有二氧化碳压缩罐、排气管、电磁阀门、控制器及火灾检测器，且二氧化碳压缩罐通过排气管与电磁阀门进气口连接，并在电磁阀门出气口设置有喷头，警示灯、电磁阀门、火灾检测器及控制器通过电源线串联连接，且控制器内设置有电池。

与现有技术相比，本实用新型具有以下优点：支撑腿由伸缩杆、弹簧及垫块组成，能够在地面不平时将柜体支撑为水平，灭火装置由二氧化碳压缩罐、排气管、电磁阀门、火灾检测器及控制器组成，具有对火源检测和自动灭火功能，二氧化碳压缩罐是将液态二氧化碳压缩在小刚瓶中，灭火时将其喷出，有降温和隔绝空气的作用，使用范围为600伏以下的电力柜，自带电池，即使在电源被切断时也能够进行灭火，电力柜因短路或其它原因起火时，警示灯会闪烁将电力柜起火信息传出，设计合理，安全可靠，宜推广使用。

附图说明

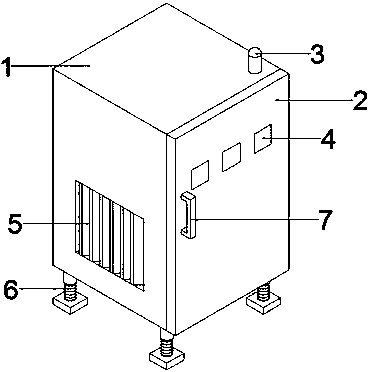

图1为本实用一种电力柜示意图。

图2为本实用一种电力柜截面示意图。

图3为本实用支撑腿示意图。

图4为本实用灭火装置示意图。

图中：1-柜体、2-柜门、3-警示灯、4-安装槽、5-散热窗、6-支撑腿、7-把手、8-防火层、9-排线孔、10-橡胶圈、11-灭火装置、12-伸缩杆、13-弹簧、14-垫块、15-二氧化碳压缩罐、16-排气管、17-电磁阀门、18-火灾检测器、19-控制器。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

一种电力柜，包括柜体1、柜门2、警示灯3、安装槽4、散热窗5、支撑腿6、把手7、防火层8、排线孔9、橡胶圈10及灭火装置11，所述柜门2设置在柜体1前端，且柜门2与柜体1铰接固定，并在柜体1顶面右前位置设置有警示灯3，散热窗5设置在柜体1左侧，且在柜体1底面四角位置设置有支撑腿6，把手7设置在柜门2前左位置，且在柜门2前端中上位置设置有安装槽4，在柜体1内底部设置有排线孔9，且在排线孔9内设置有橡胶圈10，并在柜体1内顶部设置有灭火装置11。

所述支撑腿6由伸缩杆12、弹簧13及垫块14组成，所述弹簧13套在伸缩杆12底端表面，且在伸缩杆12底部设置有垫块14。

所述灭火装置11由二氧化碳压缩罐15、排气管16、电磁阀门17、火灾检测器18及控制器19组成，所述在柜体1顶部从左往右依次设置有二氧化碳压缩罐15、排气管16、电磁阀门17、控制器19及火灾检测器18，且二氧化碳压缩罐15通过排气管16与电磁阀门17进气口连接，并在电磁阀门17出气口设置有喷头，警示灯3、电磁阀门17、火灾检测器18及控制器19通过电源线串联连接，且控制器19内设置有电池。

本实用新型涉及一种电力柜，支撑腿由伸缩杆、弹簧及垫块组成，能够在地面不平时将柜体支撑为水平，灭火装置由二氧化碳压缩罐、排气管、电磁阀门、火灾检测器及控制器组成，具有对火源检测和自动灭火功能，二氧化碳压缩罐是将液态二氧化碳压缩在小刚瓶中，灭火时将其喷出，有降温和隔绝空气的作用，使用范围为600伏以下的电力柜，自带电池，即使在电源被切断时也能够进行灭火，电力柜因短路或其它原因起火时，警示灯会闪烁将电力柜起火信息传出，使用原理：将电流表、电压表和总开关固定在安装槽内，电源线从排线孔穿过与柜体内电气设备连接，当电力柜因短路或其它原因起火时，火灾检测器将检测出的火源信号，发送给控制器，然后通过控制器处理后传送给警示灯和电磁阀门，警示灯通电闪烁，电磁阀门通电打开，二氧化碳压缩罐内的二氧化碳通过排气管经电磁阀门出气口的喷头喷出对火源进行灭火，直至火源被扑灭。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
