技术领域
本实用新型涉及供电设备技术领域,具体为一种防触电的电线固定架。
背景技术
电线是工业制造与生产的“血管”,它将能量以电流的形式贯通整个生产流程。对电线进行连接,整理,安放对于电力供应来说显得十分重要。整洁的码放与固定电线能够在线路改造和维护时提供巨大的便利,也能在电气设备发生故障时,有效的查询并且阻隔设备的电力供应,减少故障损失,提升生产安全。
作为安放电线的固定架,其不仅需要对线路进行承载,还需要能够对线路进行保护,防止线路损伤的同时保障线路与线路之间的尽可能小的影响,保障电线周围人的安全,防止发生触电事故。目前大多数固定架仅仅能够在漏电发生时将漏电电流通过地线导出架构本身以达到对人员的保护,但是其漏电发生位置仍旧保持裸露,虽减小了触电发生可能,但其本身效果并不理想,仍旧保留较大的安全隐患。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种防触电的电线固定架,解决了固定架漏电保护不理想的问题。
(二)技术方案
为实现以上目的,本实用新型通过以下技术方案予以实现:一种防触电的电线固定架,包括安装板,所述安装板的右侧固定设置有正面板和背面板,所述正面板和背面板表面均开设有两个轨道通槽A、一个轨道通槽B和一个环形轨道。
所述正面板和背面板相对的两个轨道通槽A通过活动轴活动连接,所述活动轴表面活动套接有卡合板,两个所述卡合板关于水平线呈轴对称设置,所述卡合板相对的一侧固定设置有咬合环,所述咬合环的一端与输电线的输入端固定连接,两个所述卡合板的一端均活动套接在开合轴表面,所述开合轴的两端分别与正面板和背面板固定连接,所述开合轴表面活动套接有扭簧,所述扭簧的两端分别镶嵌在两块卡合板内。
两个所述轨道通槽B通过限位轴活动连接,所述限位轴的表面固定套接有压合块,所述限位轴的表面活动套接有两个连接臂,所述两个连接臂分别与两块卡合板活动连接。
两个所述环形轨道内壁的一侧滑动连接有弧形滑块,所述弧形滑块的一端贯穿背面板并延伸致其后方。
所述背面板表面固定插接有中轴管,所述中轴管的表面活动套接有从动齿轮,所述弧形滑块的一端固定插接在从动齿轮的表面,所述安装板的右侧固定连接有固定架,所述固定架内固定连接有单相电机,所述单相电机的输出端固定套接有驱动齿轮,所述从动齿轮与驱动齿轮啮合,所述单相电机的两个端子分别与输电线的输出端和地线的输出端固定连接。
进一步优选的,所述轨道通槽A为弧形轨道,且轨道通槽A所在圆的半径与开合轴到活动轴的距离相等。
进一步优选的,所述咬合环表面固定设置有压合触点,所述咬合环与压合触点均为金属导电材料。
进一步优选的,所述压合块最左端的端头与咬合环圆心之间的最小间距应小于环形轨道的半径。
进一步优选的,所述中轴管的直径应大于环形轨道的直径。
进一步优选的,所述卡合板、压合块、弧形滑块均为绝缘非金属材料。
(三)有益效果
本实用新型提供了一种防触电的电线固定架,具备以下有益效果:
(1)该防触电的电线采用咬合环结构,在电线发生漏电时能够利用漏电电线与地线之间的电势差驱动单相电机转动,致使弧形滑块旋转至线体的漏电部位对其进行封堵阻隔,有效的防止漏电过程的延续,同时保障人员安全,防止设备周围人员触电发生事故。
(2)该防触电的电线,固定架采用非金属部件对电线进行夹合限位,限位方式简单方便,在保障线路衔接处固定衔接稳固性的同时增强了线路本身的韧性及可拆装能力,极大的简化了电线线路的装卸流程,节省了施工和维修时间。
附图说明
图1为本实用新型结构的正剖图;
图2为本实用新型结构背面板的正视图;

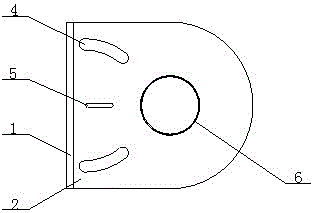

图3为本实用新型结构正面板的正视图。
图中:1安装板、2正面板、3背面板、4轨道通槽A、5轨道通槽B、6环形轨道、7活动轴、8卡合板、9咬合环、10输电线、11开合轴、12扭簧、13限位轴、14压合块、15连接臂、16弧形滑块、17中轴管、18从动齿轮、19固定架、20单相电机、21驱动齿轮、22地线。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:一种防触电的电线固定架,包括安装板1,安装板1的右侧固定设置有正面板2和背面板3,正面板2和背面板3表面均开设有两个轨道通槽A4、一个轨道通槽B5和一个环形轨道6。
轨道通槽A4为弧形轨道,且轨道通槽A4所在圆的半径与开合轴11到活动轴7的距离相等,保障卡合板9能够在扭簧12的作用下保持夹持,同时能够正常张开对电线进行安装和维护。
正面板2和背面板3相对的两个轨道通槽A4通过活动轴7活动连接,活动轴7表面活动套接有卡合板8,两个卡合板8关于水平线呈轴对称设置,卡合板8相对的一侧固定设置有咬合环9,咬合环9表面固定设置有压合触点,咬合环9与压合触点均为金属导电材料,压合触点的设置减小了弧形滑块16旋转时与咬合环9之间接触面积,同时提升了漏电发生时对线路阻隔的灵敏度,咬合环9的一端与输电线10的输入端固定连接,两个卡合板8的一端均活动套接在开合轴11表面,开合轴11的两端分别与正面板2和背面板3固定连接,开合轴11表面活动套接有扭簧12,扭簧12的两端分别镶嵌在两块卡合板8内。
两个轨道通槽B5通过限位轴13活动连接,限位轴13的表面固定套接有压合块14,压合块14最左端的端头与咬合环9圆心之间的最小间距应小于环形轨道6的半径,两块卡合板8能够相互相向移动对电线进行限制时,压合块14能够与电线表面搭接并将电线向右进行推送,除漏电状态使得电线与咬合环9之间始终保持接触,限位轴13的表面活动套接有两个连接臂15,两个连接臂15分别与两块卡合板8活动连接。
两个环形轨道6内壁的一侧滑动连接有弧形滑块16,弧形滑块16的一端贯穿背面板3并延伸致其后方,卡合板8、压合块14、弧形滑块16均为绝缘非金属材料,采用非金属材料对电线本身进行夹持,同时防止电线与四周的其它设备之间产生接触,避免线路之间的互相影响,避免人员与电线线路直接接触发生触电事故。
述背面板3表面固定插接有中轴管17,中轴管17的直径应大于环形轨道6的直径,中轴管17能够保证从动齿轮18进行旋转,而由于电线本身需要贯穿环形轨道6,且电线本身与咬合环9搭接,中轴管17的直径只有大于环形轨道6才能不影响电线的插接与卡合,故此设置,中轴管17的表面活动套接有从动齿轮18,弧形滑块16的一端固定插接在从动齿轮18的表面,安装板1的右侧固定连接有固定架19,固定架19内固定连接有单相电机20,单相电机20的输出端固定套接有驱动齿轮21,从动齿轮18与驱动齿轮21啮合,单相电机20的两个端子分别与输电线10的输出端和地线22的输出端固定连接。
工作原理:将电线的端头从前至后贯穿正面板2的环形轨道和背面板3的环形轨道6,在扭簧12的作用下,两块卡合板8相向移动对电线进行位置限制,卡合板8通过连接臂15的传动带动压合块14依照轨道通槽B5进行移动并将电线向右侧进行推送,致使电线与咬合环9表面的触点搭接收紧,完成固定。
在电线表面绝缘层破损发生漏电时,漏电电流经过咬合9环传送至输电线进入单向电机20,由于输电线10与地线22之间的电势差,单相电机20转动,依靠驱动齿轮21与从动齿轮18的传动,致使弧形滑块16依照环形轨道6进行旋转,由于弧形滑块16设置在咬合环9与电线表面之间,当弧形滑块16转动至电线表面漏电部位时,弧形滑块16会将咬合环9表面触点铲起,避免咬合环9与漏电部位接触,从而对漏电部位进行封护,且同时阻隔了漏电电流,单相电机20停止转动,保持弧形滑块16的位置直至对电线整体进行断电检修。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型。
