专利名: 一种高压交流电用大截面导线 出售状态: 未出售
专利号: 2019208844919 专利类型: 实用新型 专利分类: 电路控制
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及高压交流电用大截面导线技术领域,具体为一种高压交流电用大截面导线。


背景技术

随着中国经济的腾飞,各行各业都以迅猛的速度发展,但各行各业都已经离不开电力,依靠电力提供基本的运行,电力已经成为不可或缺的资源,但是电能的使用需要电线电缆和导线传输到各家各业,供给人们基本的生活和生产。

导线指的是用作电线电缆的材料,工业上也指电线。一般由铜或铝制成,也有用银线所制(导电、热性好),用来传导电流或者输送电能。在一些长年寒冷温度处于零度以下的地方和我国北方部分地区,导线的工作温度普遍较低,但导线在外界温度低于零度时,其敷设安装后由于长时间的使用容易造成导线防护套层开裂损坏,一般导线中的填充材料少,使导线的强度不够好,容易受冰雪天气的影响,容易在导线上结冰,使导线结构不稳定,数据传输能力差,导致导线的传输效率大大降低,且由于重量增力,使得导线的断缆率上升,为此,我们提出一种高压交流电用大截面导线。


实用新型内容

本实用新型的目的在于提供一种高压交流电用大截面导线,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种高压交流电用大截面导线,包括线芯,所述线芯的外部设有绝缘套,所述绝缘套的外部设有防挤压层,所述防挤压层内部固定安装有弹性橡胶柱,所述防挤压层的外部设有蓄热层,所述蓄热层与绝缘层的内部通过导热环连接,所述导热环包括外环、导热片和导热棒,所述导热片内嵌在绝缘套内部,所述外环内嵌在蓄热层内部,所述外环和导热片之间通过导热棒固定连接,所述蓄热层的外部设有保温层,所述保温层的外部设有防水层,所述防水层的外部设有耐寒防护套,所述耐寒防护套的外部设有套环,所述套环的内部设有铃铛。

优选的,所述弹性橡胶柱呈“X”形。

优选的,所述铃铛的数量为4个,且铃铛呈环形排列在套环内部。

优选的,所述导热片的数量不少于3个,且导热片呈环形排列在绝缘套内部。

与现有技术相比,本实用新型的有益效果是:该高压交流电用大截面导线,通过设置导热环、外环、导热棒、导热片、蓄热层、防挤压层、弹性橡胶柱、保温层、防水层和耐寒防护套的结构,通过导热片、导热棒和外环将线芯持续输电产生的热量传导在蓄热层内,配合保温层,能够使导线从内向外层层传导热量,提高了导线的抗寒能力,达到降低导线断缆率的效果;通过设置防挤压层和弹性橡胶柱,利用弹性橡胶柱的弹性缓冲作用,能够在导线受到挤压和大幅度晃动时起到缓冲和防挤压,达到提高了导线强度的效果。


附图说明

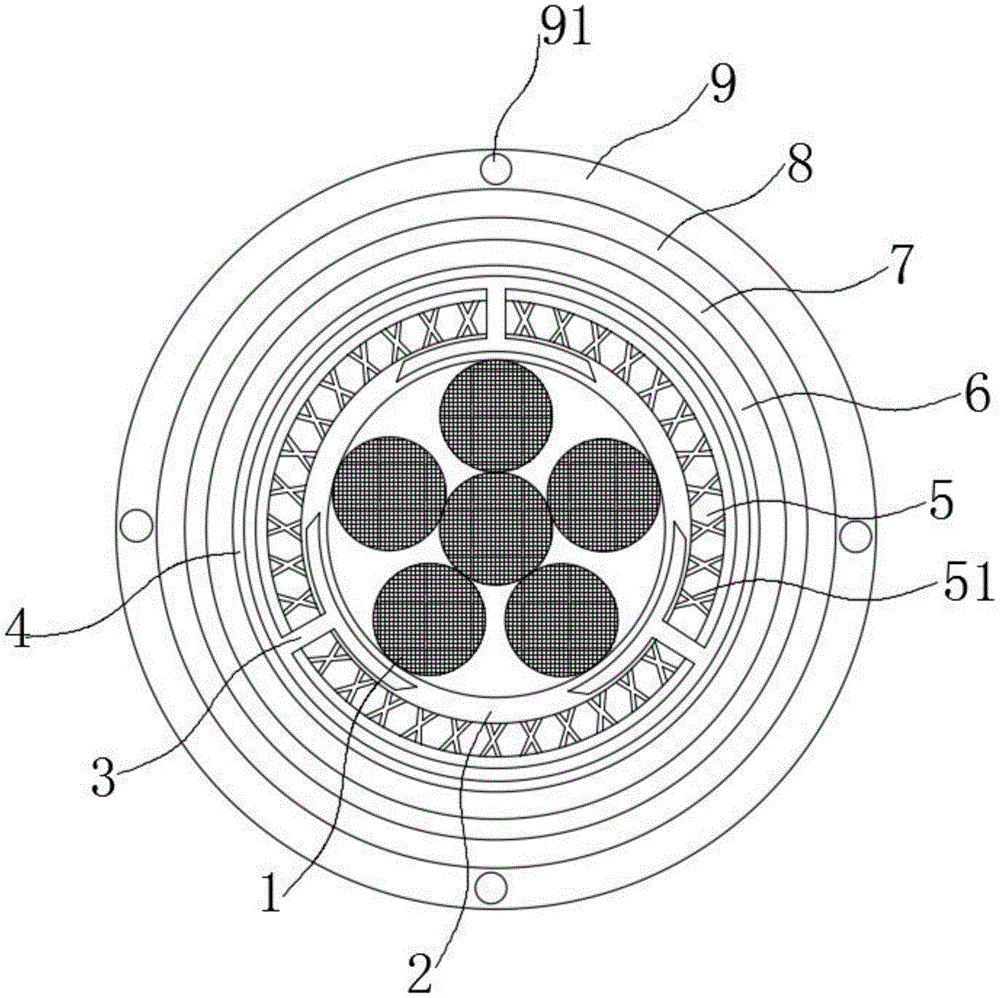

图1为本实用新型结构的截面示意图;

图2为本实用新型的导热环结构示意图;

图3为本实用新型的主视图。

图中:1线芯、2绝缘套、3导热环、31外环、32导热棒、33导热片、4蓄热层、5防挤压层、51弹性橡胶柱、6保温层、7防水层、8耐寒防护套、9套环、91铃铛。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供一种技术方案:一种高压交流电用大截面导线,包括线芯1,所述线芯1的外部设有绝缘套2,所述绝缘套2的外部设有防挤压层5,所述防挤压层5内部固定安装有弹性橡胶柱51,所述弹性橡胶柱51呈“X”形,当导线受到挤压和大幅度晃动时,利用弹性橡胶柱51的弹性缓冲作用,能够对外部的冲击力和挤压强度进行缓冲,起到防挤压和保护导线线芯的作用,所述防挤压层5的外部设有蓄热层4,所述蓄热层4内部为蓄热材料,就是一种能够储存热能的新型化学材料,主要是Li2O与Al2O3、TiO2等高温烧结成型的混合材料,所述蓄热层4与绝缘套2的内部通过导热环3连接,所述导热环3包括外环31、导热片33和导热棒32,所述导热片33内嵌在绝缘套2内部,所述外环31内嵌在蓄热层4内部,所述外环31和导热片33之间通过导热棒32固定连接,所述导热片33的数量不少于三个,且导热片33呈环形排列在绝缘套2内部,通过导热片33、导热棒32和外环31,能够将线芯1持续输电产生的热量传导在蓄热层4内,再配合保温层6,能够使导线从内向外层层传导热量,提高了导线的抗寒能力,所述蓄热层4的外部设有保温层6,所述保温层6内部为保温材料,具体为玻璃棉,用于保温,能够提高导线抵抗寒冷的能力,起到保护导线的作用,所述保温层6的外部设有防水层7,具有防锈蚀、防水防潮的性能,所述防水层7的外部设有耐寒防护套8,所述耐寒防护套8的材料为耐寒聚氯乙烯,具有耐寒防寒的作用,所述耐寒防护套8的外部设有套环9,所述套环9的内部设有铃铛91,所述铃铛91的数量为四个,且铃铛91呈环形排列在套环9内部,当有鸟雀雕啄导线时,铃铛91发出响声,能够将鸟雀吓跑,能够驱赶鸟雀,防止鸟雀将导线啄坏。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
