技术领域

本实用新型涉及插座技术领域，具体的，涉及一种按键式可将电源插头弹出的插座结构。

背景技术

一般电子产品的连接头与电气用品插销,称为插头，电源插座是指用来接上用来将市电提供的交流电,使家用电器与可携式小型设备通电可使用的装置，插头和插座是现代生活中必不可少的电气设备，传统的插头和插座在使用过程中存在一些问题，如插片插入不够紧密容易松动导致接触不良、插头拔出费力且拔出容易带动插座晃动，如果不小心用湿手拔的时候还可能发生触电的现象，因此需要一种按键式可将电源插头弹出的插座结构。

实用新型内容

本使用新型解决上述提出的插片插入不够紧密容易松动导致接触不良、插头拔出费力且拔出容易带动插座晃动，如果不小心用湿手拔的时候还可能发生触电的现象的问题，该装置中的插座的底部的两侧均设有插座固定板，固定板上设置有螺丝孔，通过螺丝将插座固定住，按键、插座壁、挡板、支杆、挂钩、防尘软片均为绝缘PVC材料，导电片的上方设置有挡片，所述导电的末端为弧形结构，支杆的两侧设置有限位栓；挂钩的钩子向下倾斜，钩子的长度比导电片末端的弧形结构处短。

本实用新型提供如下技术方案：一种按键式可将电源插头弹出的插座结构，包括插座、插孔、按键、进线孔、插座壁、挡板、导电片、第一弹簧、支杆、挂钩、第二弹簧、防尘软片，所述插座的顶部置有插孔，所述插孔的一侧设置有按键，所述插座的一侧设置有进线孔，所述导电片通过螺丝与挡板固定连接，所述第一弹簧的一侧与导电片固定连接，所述第一弹簧的另一侧与挡板固定连接；所述按键的底部与支杆的顶部固定连接，所述支杆的底部固定连接有挂钩，所述挂钩的底部与第二弹簧的一侧固定连接，所述第二弹簧的另一侧与插座壁固定连接,所述插座壁的内壁靠近进线孔出设置有防尘软片。

进一步的，所述所述插座底部的两侧均设有插座固定板，固定板上设置有螺丝孔，通过螺丝将插座固定住。

进一步的，所述按键、插座壁、挡板、支杆、挂钩、防尘软片均为绝缘PVC材料。

进一步的，所述导电片的上方设置有挡片，所述导电的末端为弧形结构。

进一步的，所述支杆的两侧设置有限位栓。

进一步的，所述挂钩的钩子向下倾斜，钩子的长度比导电片末端的弧形结构处短。

有益效果：插座的底部的两侧均设有插座固定板，固定板上设置有螺丝孔，通过螺丝将插座固定住，防止插座随意晃动，使用起来不方便；按键、插座壁、挡板、支杆、挂钩、防尘软片均为绝缘PVC材料，避免出现漏电的情况，保证使用人员的人身安全；导电片的上方设置有挡片，导电的末端为弧形结构，在插头插入后，挡片能够限制住插梢的位置，同时使导电片下端的弧形槽更好的卡入挂钩内，在按下按键时，插头受到垂直向上的弹力后被弹出；支杆的两侧设置有限位栓，防止按键下压时，支杆往两侧偏移；挂钩的钩子向下倾斜，钩子的长度比导电片末端的弧形结构处短，便于按键按下时，导电片与挂钩脱离。

附图说明

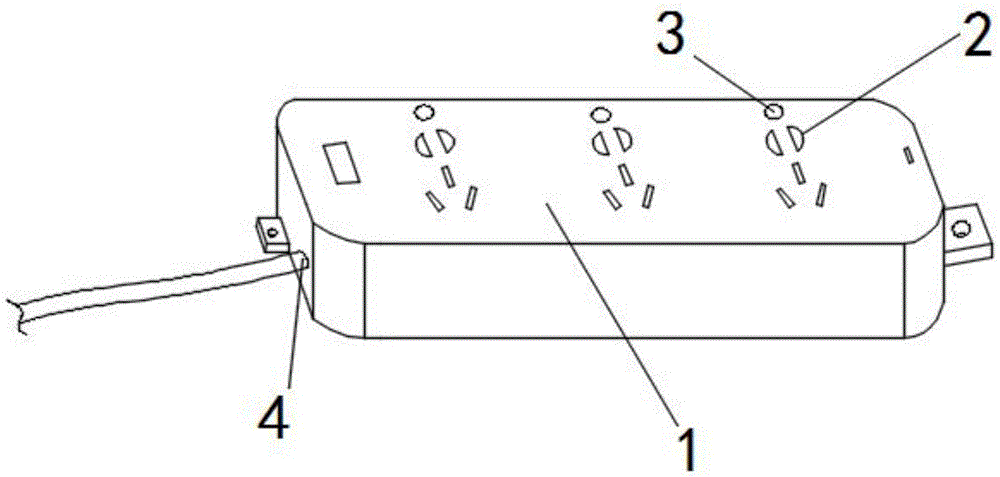

图1为本实用新型整体的结构示意图。

图2为本实用新型整体的剖面示意图。

图1-2中：插座1、插孔2、按键3、进线孔4、插座壁5、挡板6、导电片7、第一弹簧8、支杆9、挂钩10、第二弹簧11、防尘软片12。

具体实施方式

请参阅图1至2中，本实用新型实施例中，一种按键式可将电源插头弹出的插座结构，包括插座1、插孔2、按键3、进线孔4、插座壁5、挡板6、导电片7、第一弹簧8、支杆9、挂钩10、第二弹簧11、防尘软片12，所述插座1的顶部置有插孔2，所述插孔的一侧设置有按键3，所述插座1的一侧设置有进线孔4，所述导电片7通过螺丝与挡板6固定连接，所述第一弹簧8的一侧与导电片7固定连接，所述第一弹簧8的另一侧与挡板6固定连接；所述按键3的底部与支杆9的顶部固定连接，所述支杆9的底部固定连接有挂钩10，所述挂钩10的底部与第二弹簧11的一侧固定连接，所述第二弹簧11的另一侧与插座壁5固定连接,所述插座壁5的内壁靠近进线孔出设置有防尘软片12。

优选的，所述插座1的底部的两侧均设有插座固定板，固定板上设置有螺丝孔，通过螺丝将插座固定住，防止插座1随意晃动，使用起来不方便。

优选的，所述按键3、插座壁5、挡板6、支杆9、挂钩10、防尘软片12均为绝缘PVC材料，避免出现漏电的情况，保证使用人员的人身安全。

优选的，所述导电片7的上方设置有挡片，所述导电7的末端为弧形结构，在插头插入后，挡片能够限制住插梢的位置，同时使导电片7下端的弧形槽更好的卡入挂钩10内，在按下按键3时，插头受到垂直向上的弹力后被弹出。

优选的，所述支杆9的两侧设置有限位栓，防止按键3下压时，支杆9往两侧偏移。

优选的，所述挂钩10的钩子向下倾斜，钩子的长度比导电片7末端的弧形结构处短，便于按键3按下时，导电片7与挂钩10脱离。

工作原理：首先用螺丝将插座1固定住，插头插入插孔2时，插梢挤压导电片7，导电片7中间的第一弹簧8受力后被压缩，导电片7的弧形槽卡发生偏移后被卡入挂钩10内，同时导电片7位置被固定，其次，按键3按下后，第二弹簧11受到支杆9的挤压，挂钩10往下移动，同时导电片上7的弧形槽与挂钩10脱离，第一弹簧8所受的压力消失之后发生反弹，有恢复原状的弹力，同时插头受力后被弹出。
