技术领域

本实用新型涉及一种电表盒。

背景技术

电表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用，但目前电表安装不便，需要整体拆开。

实用新型内容

本实用新型的目的在于提供一种电表盒，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：一种电表盒，包括盒体、顶盖、窗口、孔洞、螺栓、固定柱、内螺纹、连接盒、连接孔、连接柱、连接凸触、滑板、限位孔、拨片、铜棒、弹簧、滑槽，所述盒体的内部四角安装有固定柱，所述固定柱为中空结构，且内壁布置有内螺纹，所述顶盖的四角开设有孔洞，且与固定柱位于同一垂线上，所述顶盖通过螺栓和固定柱与盒体相连接，所述窗口开设在顶盖上，所述连接盒安装在盒体的底部左侧，所述连接孔开设在连接盒的端部，所述连接柱安装在连接盒的内部，且端部安装有连接凸触，所述连接柱的尾部外围安装有滑板，所述限位孔开设在滑板上，所述拨片安装在滑板的一端，且与滑板一体成型，所述铜棒安装在滑板的右侧，且铜棒的外围布置有弹簧，所述弹簧与滑板相连接，所述滑槽开设在连接盒的一侧，且拨片通过滑槽与滑板相连接。

在上述技术方案基础上，所述连接柱、连接凸触、限位孔、铜棒均有三个，且分别位于同一水平线上。

在上述技术方案基础上，所述连接柱能够通过滑动拨片随滑板左、右滑动与铜棒断开和相接。

在上述技术方案基础上，所述窗口安装有透明塑料。

在上述技术方案基础上，所述盒体、顶盖、滑板、拨片均采用塑料材质。

在上述技术方案基础上，所述连接柱、连接凸触均采用铜制。

在上述技术方案基础上，所述弹簧能够将滑板复位。

与现有技术相比，本实用新型具有以下优点：本实用新型安装塑料窗口，便于读取读书，顶盖通过螺栓与盒体相连接便于拆卸，连接柱能够通过滑动拨片随滑板左、右滑动，与铜棒断开和相接，弹簧能够将滑板复位，便于拆卸电线和电表的连接，连接柱、连接凸触均采用铜制有效的加强了导电性。

附图说明

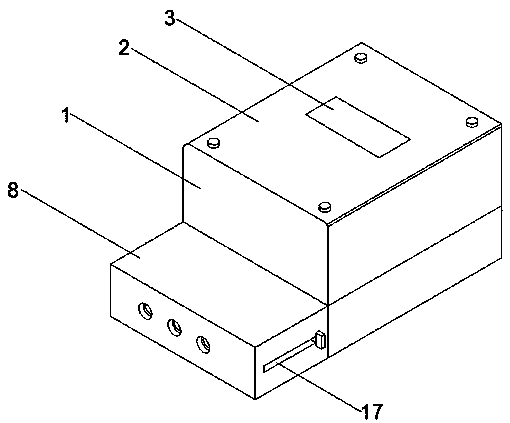

图1为本实用新型的电表盒示意图。

图2为本实用新型的电表盒拆分图。

图3为本实用新型的滑板示意图。

图4为本实用新型的固定柱示意图。

图中：1、盒体，2、顶盖，3、窗口，4、孔洞，5、螺栓，6、固定柱，7、内螺纹，8、连接盒，9、连接孔，10、连接柱，11、连接凸触，12、滑板，13、限位孔，14、拨片，15、铜棒，16、弹簧，17、滑槽。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3、图4所示，一种电表盒，包括：盒体1、顶盖2、窗口3、孔洞4、螺栓5、固定柱6、内螺纹7、连接盒8、连接孔9、连接柱10、连接凸触11、滑板12、限位孔13、拨片14、铜棒15、弹簧16、滑槽17，所述盒体1的内部四角安装有固定柱6，所述固定柱6为中空结构，且内壁布置有内螺纹7，所述顶盖2的四角开设有孔洞4，且与固定柱6位于同一垂线上，所述顶盖2通过螺栓5和固定柱6与盒体1相连接，所述窗口3开设在顶盖2上，所述连接盒8安装在盒体1的底部左侧，所述连接孔9开设在连接盒8的端部，所述连接柱10安装在连接盒8的内部，且端部安装有连接凸触11，所述连接柱10的尾部外围安装有滑板12，所述限位孔13开设在滑板12上，所述拨片14安装在滑板12的一端，且与滑板12一体成型，所述铜棒15安装在滑板12的右侧，且铜棒15的外围布置有弹簧16，所述弹簧16与滑板12相连接，所述滑槽17开设在连接盒8的一侧，且拨片14通过滑槽17与滑板12相连接，所述连接柱10、连接凸触11、限位孔13、铜棒15均有三个，且分别位于同一水平线上，所述连接柱10能够通过滑动拨片14随滑板12左、右滑动与铜棒15断开和相接，所述窗口3安装有透明塑料，所述盒体1、顶盖2、滑板12、拨片14均采用塑料材质，所述连接柱10、连接凸触11均采用铜制，所述弹簧16能够将滑板12复位。

本实用新型安装塑料窗口，便于读取读书，顶盖通过螺栓与盒体相连接便于拆卸，连接柱能够通过滑动拨片随滑板左、右滑动，与铜棒断开和相接，弹簧能够将滑板复位，便于拆卸电线和电表的连接，连接柱、连接凸触均采用铜制有效的加强了导电性。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
