技术领域

本实用新型涉及帕灯领域，特别是一种全彩帕灯。

背景技术

帕灯，其构造是在圆筒内安装镜面灯泡也有用反光碗装溴钨泡的，主要特性是射出较固定的光束，光束角度宽窄多种，光斑大小不能调整。在舞台上用的聚光灯是指灯前面使用平凸聚光镜而言的，这种灯具可以调节光斑大小，出来的光束比较集中，旁边漫射的光线比较小，功率有0.5W至5KW多种，焦距有长、中、短之分，视射距的远近按需要来加以选用。

实用新型内容

本实用新型的目的在于克服现有技术的缺点，提供一种全彩帕灯。为实现上述目的本实用新型采用以下技术方案：

一种全彩帕灯，包括全彩灯组、安装壳体、前安装架、后安装架、紧固螺栓、散热板、散热风机、矩形框架、翻转转轴、挡板，全彩灯组安装在安装壳体内径，前安装架与后安装架使用紧固螺栓固定安装在安装壳体两侧，全彩灯组）后端位置固定安装有散热板，散热板后端位置连接安装有散热风机，矩形框架使用螺栓紧固安装在安装壳体，矩形框架架体安装有翻转转轴，翻转转轴使连接安装挡板。

优选的，所述挡板板体纵向中心位置安装有转动轴、转动轴连接安装转动翻转板，挡板表层安装有隔热石墨板。

优选的，所述矩形框架架体为铝合金框架结构。

优选的，所述挡板材质为轻质不锈钢材质。

与现有技术相比，本实用新型具有以下优点：一种全彩帕灯，本装置设计适用于帕灯的安装固定，将全彩帕灯固定安装在安装架上，全彩帕灯提供多组颜色灯组，挡板角度可调保证了灯组的照射角度和灯效，挡板表层安装有隔热石墨板，转动翻转板做小角度调整灯组照射角度和灯效，隔热石墨板做隔热设计。

附图说明

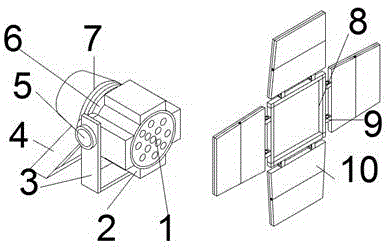

图1为本实用新型全彩帕灯的结构示意图。

图2为本实用新型全彩帕灯的安装结构示意图。

图3为本实用新型矩形框架的结构示意图。

图4为本实用新型转动翻转板的结构示意图。

图中：1、全彩灯组，2、安装壳体，3、前安装架，4、后安装架，5、紧固螺栓，6、散热板，7、散热风机，8、矩形框架，9、翻转转轴，10、挡板，11、转动轴，12、转动翻转板，13、隔热石墨板。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3和图4所示，一种全彩帕灯，包括全彩灯组1、安装壳体2、前安装架3、后安装架4、紧固螺栓5、散热板6、散热风机7、矩形框架8、翻转转轴9、挡板10，全彩灯组1使用螺钉固定安装在安装壳体2内径，前安装架3与后安装架4呈同圆心使用紧固螺栓5固定安装在安装壳体2两侧，安装壳体2内径全彩灯组1后端位置的螺钉固定安装有散热板6，散热板6后端位置连接安装有散热风机7，矩形框架8使用螺栓紧固安装在安装壳体2前端位置，矩形框架8架体安装有翻转转轴9，翻转转轴9使用螺钉连接安装挡板10。

所述挡板10板体纵向中心位置安装有转动轴11、转动轴连接安装转动翻转板12，挡板10表层安装有隔热石墨板13。

所述矩形框架8架体为铝合金框架结构。

所述挡板10材质为轻质不锈钢材质。

本实用新型工作原理：一种全彩帕灯，本装置设计适用于帕灯的安装固定，将全彩帕灯固定安装在安装架上，全彩帕灯提供多组颜色灯组，挡板角度可调保证了灯组的照射角度和灯效，挡板表层安装有隔热石墨板，转动翻转板做小角度调整灯组照射角度和灯效，隔热石墨板做隔热设计。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
