技术领域

本实用新型涉及电路板生产技术领域，具体为一种电路板生产用切割设备。

背景技术

电路板是电子元器件电气连接的提供者，它的发展已有100多年的历史了，它的设计主要是版图设计，采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。

电路板的运用十分广泛，但现有的电路板生产的切割设备存在一些不足，人工切割，切割效率不足，机械切割，电路板上将产生大量灰尘，如果不及时清理，灰尘的过度堆积将影响电路板后期的使用，故而提出一种电路板生产用切割设备来解决上述所提出的问题。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种电路板生产用切割设备，具备除尘和切割效率高等优点，解决了现有电路板生产用切割设备不能除尘和切割效率不足的问题。

（二）技术方案

为实现上述除尘和切割效率高的目的，本实用新型提供如下技术方案：一种电路板生产用切割设备，包括底板，所述底板的左右两侧均固定连接有支撑板，两个所述支撑板之间固定连接有横板，所述横板的底部固定连接有活塞气缸，所述活塞气缸的底部固定连接有激光切割头，两个所述支撑板相对的一侧均固定连接有矩形块，两个所述矩形块相对的一侧均开设有滑动槽，所述滑动槽的内部滑动连接有滑块，两个所述滑块相对的一侧均固定连接有调节杆，两个所述调节杆相对的一端均固定连接有连接箱，两个所述连接箱相背离一侧的侧壁均固定连接有输出电机，所述输出电机的输出轴固定连接有转动轴，两个所述转动轴相对的一端均固定连接有转动轮，两个所述转动轮相对的一侧均固定连接有承接杆，所述转动轮的外侧传动连接有履带，所述履带的内侧传动连接有传动轮，两个所述传动轮相对的一侧均固定连接有滚轮，两个所述滚轮之间固定连接有连接杆，所述底板的顶部固定连接有承接块，所述承接块顶部固定连接有吸盘。

优选的，右侧所述支撑板的右侧固定连接有液压箱，且液压箱与活塞气缸之间固定连接有进气管和调节管。

优选的，所述底板顶部的左右两侧均固定连接有支撑块，且支撑块的顶部开设有滑槽，所述滚轮与滑槽滚动连接。

优选的，所述吸盘的顶部放置有加工板，所述连接杆的外侧固定连接有除尘滚筒。

优选的，所述履带的底部贯穿连接箱并延伸至连接箱的底部，所述底板底部的左右两侧均固定连接有支撑座。

优选的，两个所述连接箱相对一侧的侧壁均固定连接有方形块，且两个方形块相背离的一侧均开设有转动槽。

（三）有益效果

与现有技术相比，本实用新型提供了一种电路板生产用切割设备，具备以下有益效果：

该电路板生产用切割设备，当需要切割加工板时，运作输出电机，输出电机的输出轴带动转动轴转动，转动轴的转动带动转动轮转动，在履带的传输作用下，传动轮进行转动，传动轮的转动带动滚轮转动，在滚轮的滚动作用下，除尘滚筒将远离加工板，此时，使用者调节液压箱，在液压箱的调节作用下，活塞气缸将带动激光切割头向下移动，当激光切割头与加工板相碰后，加工板将被切割，切割时，如加工板灰尘堆积过多，调节液压箱，直至激光切割头远离加工板，反向运作输出电机，直至除尘滚筒与加工板接触，在除尘滚筒的除尘作用下，加工板上的灰尘被清理，再次反转输出电机，直至除尘滚筒远离加工板时，调节液压箱，使激光切割头继续工作即可，此过程，通过激光切割取代刀具和人工切割，提高了切割设备的切割效率，且有效的清理了加工板上的灰尘。

附图说明

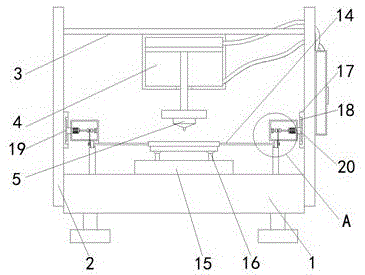

图1为本实用新型结构示意图；

图2为本实用新型结构中A的局部放大示意图。

图中：1底板、2支撑板、3横板、4活塞气缸、5激光切割头、6连接箱、7输出电机、8转动轴、9转动轮、10承接杆、11履带、12传动轮、13滚轮、14连接杆、15承接块、16吸盘、17矩形块、18滑动槽、19滑块、20调节杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种电路板生产用切割设备，包括底板1，底板1顶部的左右两侧均固定连接有支撑块，且支撑块的顶部开设有滑槽，底板1底部的左右两侧均固定连接有支撑座，底板1的左右两侧均固定连接有支撑板2，两个支撑板2之间固定连接有横板3，横板3的底部固定连接有活塞气缸4，活塞气缸4是由活塞和气缸组成的，右侧支撑板2的右侧固定连接有液压箱，且液压箱与活塞气缸4之间固定连接有进气管和调节管，活塞气缸4的底部固定连接有激光切割头5，两个支撑板2相对的一侧均固定连接有矩形块17，两个矩形块17相对的一侧均开设有滑动槽18，滑动槽18的内部滑动连接有滑块19，两个滑块19相对的一侧均固定连接有调节杆20，两个调节杆20相对的一端均固定连接有连接箱6，两个连接箱6相对一侧的侧壁均固定连接有方形块，且两个方形块相背离的一侧均开设有转动槽，两个连接箱6相背离一侧的侧壁均固定连接有输出电机7，输出电机7的型号可为RS775，输出电机7的输出轴固定连接有转动轴8，两个转动轴8相对的一端均固定连接有转动轮9，两个转动轮9相对的一侧均固定连接有承接杆10，转动轮9的外侧传动连接有履带11，履带11的底部贯穿连接箱6并延伸至连接箱6的底部，履带11的内侧传动连接有传动轮12，两个传动轮12相对的一侧均固定连接有滚轮13，滚轮13与滑槽滚动连接，两个滚轮13之间固定连接有连接杆14，连接杆14的外侧固定连接有除尘滚筒，底板1的顶部固定连接有承接块15，承接块15顶部固定连接有吸盘16，吸盘16的顶部放置有加工板，当需要切割加工板时，运作输出电机7，输出电机7的输出轴带动转动轴8转动，转动轴8的转动带动转动轮9转动，在履带11的传输作用下，传动轮12进行转动，传动轮12的转动带动滚轮13转动，在滚轮13的滚动作用下，除尘滚筒将远离加工板，此时，使用者调节液压箱，在液压箱的调节作用下，活塞气缸4将带动激光切割头5向下移动，当激光切割头5与加工板5相碰后，加工板将被切割，切割时，如加工板灰尘堆积过多，调节液压箱，直至激光切割头5远离加工板，反向运作输出电机7，直至除尘滚筒与加工板接触，在除尘滚筒的除尘作用下，加工板上的灰尘被清理，再次反转输出电机7，直至除尘滚筒远离加工板时，调节液压箱，使激光切割头5继续工作即可，此过程，通过激光切割取代刀具和人工切割，提高了切割设备的切割效率，且有效的清理了加工板上的灰尘。

在使用时，当需要切割加工板时，运作输出电机7，输出电机7的输出轴带动转动轴8转动，转动轴8的转动带动转动轮9转动，在履带11的传输作用下，传动轮12进行转动，传动轮12的转动带动滚轮13转动，在滚轮13的滚动作用下，除尘滚筒将远离加工板，此时，使用者调节液压箱，在液压箱的调节作用下，活塞气缸4将带动激光切割头5向下移动，当激光切割头5与加工板5相碰后，加工板将被切割，切割时，如加工板灰尘堆积过多，调节液压箱，直至激光切割头5远离加工板，反向运作输出电机7，直至除尘滚筒与加工板接触，在除尘滚筒的除尘作用下，加工板上的灰尘被清理，再次反转输出电机7，直至除尘滚筒远离加工板时，调节液压箱，使激光切割头5继续工作即可，此过程，通过激光切割取代刀具和人工切割，提高了切割设备的切割效率，且有效的清理了加工板上的灰尘。

综上所述，该电路板生产用切割设备，当需要切割加工板时，运作输出电机7，输出电机7的输出轴带动转动轴8转动，转动轴8的转动带动转动轮9转动，在履带11的传输作用下，传动轮12进行转动，传动轮12的转动带动滚轮13转动，在滚轮13的滚动作用下，除尘滚筒将远离加工板，此时，使用者调节液压箱，在液压箱的调节作用下，活塞气缸4将带动激光切割头5向下移动，当激光切割头5与加工板5相碰后，加工板将被切割，切割时，如加工板灰尘堆积过多，调节液压箱，直至激光切割头5远离加工板，反向运作输出电机7，直至除尘滚筒与加工板接触，在除尘滚筒的除尘作用下，加工板上的灰尘被清理，再次反转输出电机7，直至除尘滚筒远离加工板时，调节液压箱，使激光切割头5继续工作即可，此过程，通过激光切割取代刀具和人工切割，提高了切割设备的切割效率，且有效的清理了加工板上的灰尘，解决了现有电路板生产用切割设备不能除尘和切割效率不足的问题。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
