技术领域

本实用新型涉及石油勘探技术领域，具体为一种石油勘探开采用固定支架。

背景技术

石油勘探是指为了寻找和查明油气资源，而利用各种勘探手段了解地下的地质状况，认识生油、储油、油气运移、聚集、保存等条件，综合评价含油气远景，确定油气聚集的有利地区，找到储油气的圈闭，并探明油气田面积，搞清油气层情况和产出能力的过程。

石油勘探开采过程中需要使用勘探仪器对油田的多处点进行勘探作业，在勘探过程中一般将勘探仪器固定在固定支架上，但是现有的固定支架只能保证勘探仪器的稳定性，不能调节勘探仪器勘探时的高度和角度，降低勘探仪器的勘探范围，从而使勘探效率变低。

实用新型内容

本实用新型的目的是提供一种石油勘探开采用固定支架，能够调节勘探仪器高度和角度。

技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种石油勘探开采用固定支架，包括底座，所述底座的顶面设有调节箱，所述底座的内底壁设有第一电机，所述第一电机的输出端设有第一转轴，所述第一转轴的外表面设有卡块，所述第一转轴的外部设有调节杆，所述调节杆的内部开设有卡槽，所述调节杆的外部设有升降齿，所述底座顶面的中心固定镶嵌有第一支撑块，所述调节箱的内部设有齿轮，所述调节箱的外部设有第二电机，所述第二电机的输出端设有第二转轴，所述调节箱顶面的中心固定镶嵌有第二支撑块，所述调节杆的一端设有固定机构。

进一步的，所述固定机构包括底板，所述底板顶面的两端均设有固定块，每个所述固定块的内部均开设有滑槽，每个所述滑槽的内部均设有滑块，每个所述滑块的顶面均设有轴承座，每个所述轴承座的内部均设有调节螺栓，两个所述滑块相靠近的一侧面均设有压条，通过设置的滑槽、滑块、调节螺栓和压条，使滑块在滑槽中上下移动，从而对不同规格的勘探仪器进行固定，提升固定支架的使用范围。

进一步的，每个所述固定块的顶面均开设有螺纹，所述调节螺栓的一端贯穿螺纹的内部并延伸至固定块的外部，每个所述压条靠近底板的一侧面均设有防滑垫，通过设置防滑垫，对压条下的勘探仪器进二次固定，提升固定支架的稳定性。

进一步的，所述调节杆的一端贯穿第一支撑块的内部和第二支撑块的内部与底板底面的中心固定连接，通过设置第一支撑块和第二支撑块，将调节杆在第一支撑块和第二支撑块中升降和旋转，提升调节杆升降和旋转时的稳定性。

进一步的，所述第二转轴的外表面与齿轮的内壁套接，所述齿轮与升降齿相适配，使齿轮跟随第二转轴而转动，使齿轮可通过升降齿控制调节杆上下移动。

进一步的，所述卡块与卡槽相适配，所述调节箱的一侧面设有支撑板，所述第二电机位于支撑板的上方通过设置支撑板，将第二电机安装至支撑板的上方，增强第二电机的稳定性。

1、该石油勘探开采用固定支架，通过设置调节杆、升降齿、第一电机、第一转轴、卡块、卡槽、第二转轴和第二电机，将第二电机带动第二转轴上的齿轮旋转，从而使升降齿带动调节杆在第一转轴中上下移动，将第一电机带动第一转轴旋转，从而使卡块在卡槽中带动调节杆旋转，达到了固定机构上勘探仪器灵活调节的效果，具备可灵活控制勘探仪器和勘探效率高优点，解决了现有固定支架不能调节勘探仪器勘探时的高度和角度的问题。

2、该石油勘探开采用固定支架，通过设置的滑槽、滑块、调节螺栓和压条，使滑块在滑槽中上下移动，从而对不同规格的勘探仪器进行固定，提升固定支架的使用范围，通过设置防滑垫，对压条下的勘探仪器进二次固定，提升固定支架的稳定性，通过设置第一支撑块和第二支撑块，将调节杆在第一支撑块和第二支撑块中升降和旋转，提升调节杆升降和旋转时的稳定性，通过设置支撑板，将第二电机安装至支撑板的上方，增强第二电机的稳定性。

附图说明

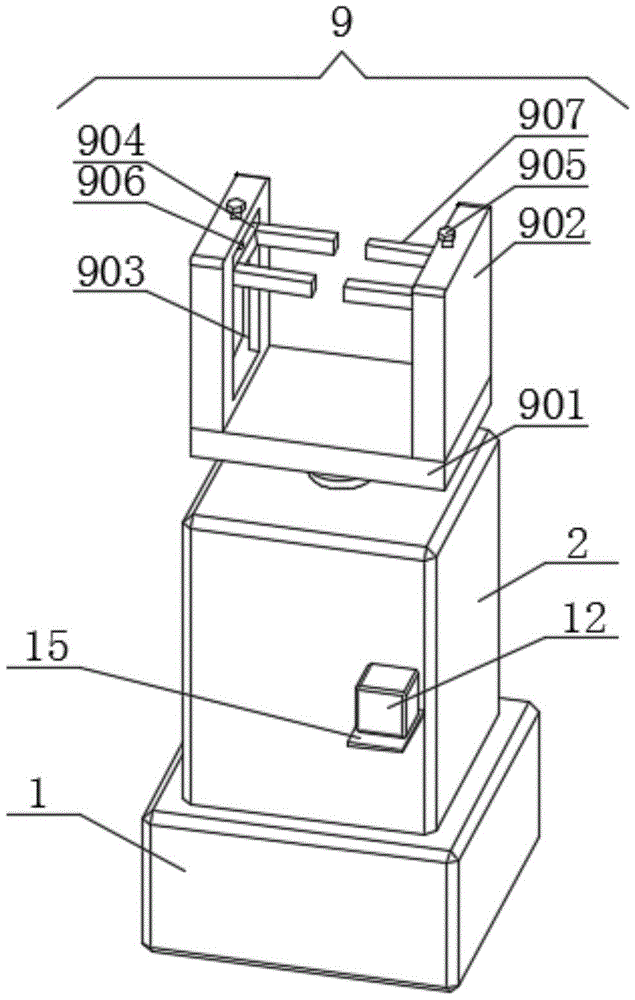

图1为本实用新型固定支架的立体图；

图2为本实用新型固定支架的剖视图；

图3为本实用新型调节杆的立体图。

其中，1、底座；2、调节箱；3、第一电机；4、第一转轴；5、卡块；6、调节杆；7、升降齿；8、卡槽；9、固定机构；901、底板；902、固定块；903、滑槽；904、滑块；905、调节螺栓；906、轴承座；907、压条；10、齿轮；11、第二转轴；12、第二电机；13、第一支撑块；14、第二支撑块；15、支撑板。

具体实施方式

如图1-3所示，本实用新型实施例提供一种石油勘探开采用固定支架，包括底座1，底座1的顶面设有调节箱2，底座1的内底壁设有第一电机3，第一电机3的输出端设有第一转轴4，第一转轴4的外表面设有卡块5，第一转轴4的外部设有调节杆6，调节杆6的内部开设有卡槽8，调节杆6的外部设有升降齿7，底座1顶面的中心固定镶嵌有第一支撑块13，调节箱2的内部设有齿轮10，调节箱2的外部设有第二电机12，本实用新型第一电机3和第二电机12均使用3RK-15GN-C减速电机，并附带有正反转控制器，卡块5与卡槽8相适配，调节箱2的一侧面设有支撑板15，第二电机12位于支撑板15的上方通过设置支撑板15，将第二电机12安装至支撑板15的上方，增强第二电机12的稳定性，第二电机12的输出端设有第二转轴11，第二转轴11的外表面与齿轮10的内壁套接，齿轮10与升降齿7相适配，使齿轮10跟随第二转轴11而转动，使齿轮10可通过升降齿7控制调节杆6上下移动，调节箱2顶面的中心固定镶嵌有第二支撑块14，调节杆6的一端设有固定机构9。

固定机构9包括底板901，底板901顶面的两端均设有固定块902，调节杆6的一端贯穿第一支撑块13的内部和第二支撑块14的内部与底板901底面的中心固定连接，通过设置第一支撑块13和第二支撑块14，将调节杆6在第一支撑块13和第二支撑块14中升降和旋转，提升调节杆6升降和旋转时的稳定性，每个固定块902的内部均开设有滑槽903，每个滑槽903的内部均设有滑块904，每个滑块904的顶面均设有轴承座906，每个轴承座906的内部均设有调节螺栓905，两个滑块904相靠近的一侧面均设有压条907，每个固定块902的顶面均开设有螺纹，调节螺栓905的一端贯穿螺纹的内部并延伸至固定块902的外部，每个压条907靠近底板901的一侧面均设有防滑垫，通过设置防滑垫，对压条907下的勘探仪器进二次固定，提升固定支架的稳定性，通过设置的滑槽903、滑块904、调节螺栓905和压条907，使滑块904在滑槽903中上下移动，从而对不同规格的勘探仪器进行固定，提升固定支架的使用范围。

使用时，将第一电机3和第二电机12与市政电源连接，将勘探仪器放置在底板901上，旋动调节螺栓905，使滑块904在滑槽903中向下移动，从而使压条907将勘探仪器固定在底板901上，启动第二电机12，使第二转轴11带动齿轮10旋转，从而通过升降齿7控制调节杆6内的卡槽8在第一转轴4上的卡块5内上下移动，调节杆6在第一支撑块13和第二支撑块14内上下移动，从而使底板901上的勘探仪器上下移动，启动第一电机3，控制第一转轴4旋转，第一转轴4上的卡块5通过卡槽8带动调节杆6在第一支撑块13和第二支撑块14内旋转，从而使底板901上的勘探仪器旋转，达到了固定机构9上勘探仪器灵活调节的效果，具备可灵活控制勘探仪器和勘探效率高优点，解决了现有固定支架不能调节勘探仪器勘探时的高度和角度的问题。
