技术领域

本实用新型属于油井勘探领域，尤其涉及一种油井勘探开采用吊卡。

背景技术

油井勘探开采是指为了寻找和查明油气资源，而利用各种勘探手段了解地下的地质状况，认识生油、储油、油气运移、聚集、保存等条件，综合评价含油气远景，确定油气聚集的有利地区，找到储油气的圈闭，并探明油气田面积，搞清油气层情况和产出能力的过程。在油井勘探开采过程中，吊卡是一种用来吊起油管、吊管等管材的工具，它悬挂在提升系统大沟两侧的吊环里面，以便对井眼进行起出或者下入钻具及油管、套管的作业。

但是，现有技术中，油井勘探开采用吊卡，一般将吊卡分成两个部分，在油管等处于吊卡内以后，通过螺钉实现两个部分的固定，进行使用，操作耗费使用，也不利于取下油管，不便于使用，同时，现有的油井勘探开采用吊卡，只是将油管等处于吊卡之内，油管等会在吊卡内发生晃动或移出，存在一定的安全隐患，无法满足使用者对于油井勘探开采用吊卡的需求。

实用新型内容

本实用新型针对上述的问题，提供了一种油井勘探开采用吊卡。

为了达到上述目的，本实用新型采用的技术方案为，本实用新型提供一种油井勘探开采用吊卡，包括上卡套和下卡套，所述下卡套的一端中心处沿水平方向焊接有第一连接板，所述上卡套的一端中心处开设有凹形口，所述第一连接板位于凹形口内通过螺栓实现上卡套和下卡套的转动连接，所述下卡套的另一端沿水平方向焊接有第二连接板。

作为优选，所述上卡套的外壁位于第二连接板的两侧焊接有第一固定柱和第二固定柱，且第一固定柱的一侧开设有凹槽。

作为优选，所述凹槽内沿竖直方向焊接有固定杆，且固定杆的外壁上套设有移动杆。

作为优选，所述第二固定柱为U形状，所述第二固定柱的顶部贯穿设置有销杆，且销杆的外壁上套设有弹簧，并且弹簧的两端分别与销杆和第二固定柱焊接。

作为优选，所述上卡套的外壁沿水平方向焊接有两个固定块，且两个固定块的另一端开设有半圆形槽，并且两个固定块沿宽度方向贯穿螺纹设置有直杆。

作为优选，所述第二固定柱的底部中心处贯穿设置有螺纹杆，所述上卡套和下卡套的内侧均粘合有保护垫。

与现有技术相比，本实用新型的优点和积极效果在于，

1、本实用新型中：在使用时，可以将油管置于上卡套与下卡套之间，转动下卡套，下卡套会通过螺栓实现旋转，与上卡套形成一个圆形内腔，包裹油管，此时，第二连接板会与上卡套外壁贴合，用手拉动销杆，使得销杆带动弹簧移动，转动移动杆，可以使得移动杆位于U形第二固定柱内，松开拉动的销杆，在弹簧的作用下，会将销杆重新插入第二固定柱内，此时，移动杆会受到固定，第二连接板也会被移动杆稳定固定在上卡套的表面，便实现了快速对油管等的卡合固定。

2、本实用新型中：可以拧动螺纹杆，随着螺纹杆的拧动，会对油管进行进行挤压，便可以实现了该装置与油管的固定，油管不会在该装置内发生晃动或者移位，提升了安全性。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

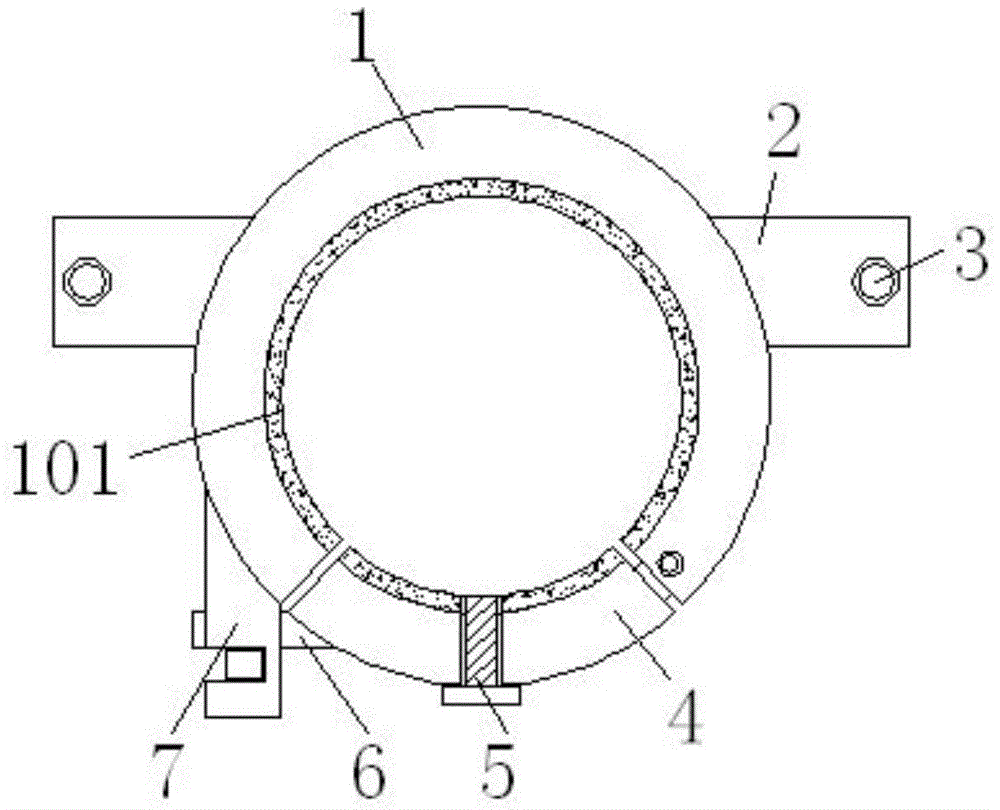

图1为本实用新型提供的一种油井勘探开采用吊卡的正视图；

图2为本实用新型提供的一种油井勘探开采用吊卡的仰视图；

图3为本实用新型提供的一种油井勘探开采用吊卡的移动杆连接的结构示意图；

图4为实施例1提供的一种油井勘探开采用吊卡的第二固定柱的示意图。

以上各图中，1、上卡套；101、保护垫；102、凹形口；2、固定块；3、直杆；4、下卡套；5、螺纹杆；6、第二连接板；7、第一固定柱；71、凹槽；8、螺栓；9、第一连接板；10、第二固定柱；11、移动杆；12、固定杆；13、销杆；14、弹簧。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。

实施例1，如图1、图2所示，本实用新型提供了一种油井勘探开采用吊卡，包括上卡套1和下卡套4，上卡套1和下卡套4能够卡合，形成一个内部中空的整体，用于对油管等的固定，为了使得下卡套4可以进行转动，便于油管的进入或者取下，设计人员在下卡套4的一端中心处沿水平方向焊接有第一连接板9，上卡套1的一端中心处开设有凹形口102，第一连接板9位于凹形口102内通过螺栓8实现上卡套1和下卡套4的转动连接，下卡套4便可以通过螺栓8进行转动，螺栓8的一端螺纹连接有螺纹套，可以通过拧下螺纹套，实现螺栓8的拆卸，即可以实现上卡套1与下卡套4的拆卸，便于对下卡套4进行更换维护，下卡套4的另一端沿水平方向焊接有第二连接板6。

实施例2，如图2、图3、图4所示，为了对第二连接板6进行固定，设计人员在上卡套1的外壁位于第二连接板6的两侧焊接有第一固定柱7和第二固定柱10，且第一固定柱7的一侧开设有凹槽71，凹槽71内沿竖直方向焊接有固定杆12，且固定杆12的外壁上套设有移动杆11，便使得移动杆11可以在固定杆12上发生转动，即可以使得移动杆11的另一端移动进入第二固定柱10内，通过移动杆11实现第二连接板6与上卡套1外壁的紧密贴合，为了防止移动杆11移出第二固定柱10，在第二固定柱10的顶部贯穿设置有销杆13，可以通过销杆13对移动杆11进行限位固定，在销杆13的外壁上套设有弹簧14，且弹簧14的两端分别与销杆13和第二固定柱10焊接，这样的设计，可以便于对销杆13进行拉动，在移动杆11位于U形第二固定柱10内以后松开销杆13，会在弹簧14的作用下，实现自动复位，而且在使用过程中，能够有效的防止销杆13滑出，提升安全性。

实施例3，如图1所示，为了实现上卡套1与外界其他物体进行连接，在上卡套1的外壁沿水平方向焊接有两个固定块2，且两个固定块2的另一端开设有半圆形槽，并且两个固定块2沿宽度方向贯穿螺纹设置有直杆3，在该装置对油管等进行卡合固定时，为了防止油管在上卡套1和下卡套4之间滑动，在第二固定柱10的底部中心处贯穿设置有螺纹杆5，可以拧动螺纹杆5，使得螺纹杆5对油管进行挤压，便提升了稳定性，在上卡套1和下卡套4的内侧均粘合有保护垫101，可以有效的对油管等的外壁进行保护。

工作原理：使用时，可以通过两个固定块2实现与外界其他物体的连接，在对油管进行卡合固定之前，可以拉动销杆13，销杆13会对弹簧14进行拉伸，当移动杆11可以从第二固定柱10内移出以后，松开销杆13，转动下卡套4，将油管位于上卡套1与下卡套4之间，再次转动下卡套4，使得第二连接板6与上卡套1的外壁贴合，重新拉动销杆13，转动移动杆11，可以使得移动杆11的另一端转动位于第二固定柱10内，松开拉动的销杆13，在弹簧14的恢复力作用下，可以使得销杆13进行复位，此时，移动杆11便稳定的位于第二固定柱10内，无法发生转动，实现了便于使用的目的，拧动螺纹杆5，可以使得螺纹杆5对油管的外壁进行挤压，便可以实现该装置与油管稳定连接的作用，有效的避免，在使用过程中，油管发生晃动或者移出，提升安全性，在上卡套1与下卡套4的内侧均设置有保护垫101，可以对油管进行缓冲保护作用。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
