技术领域

本实用新型涉及炼钢厂技术领域，更具体地说，特别涉及一种炼钢厂集料斗用降噪结构。

背景技术

把炼钢用生铁放到炼钢炉内按一定工艺熔炼，即得到钢。钢的产品有钢锭、连铸坯和直接铸成各种钢铸件等。

精炼车间在使用矿石或生铁时，要将原料从卡车料斗里倒入集料斗，然后再通过牵引装置将集料斗中的原料倒入精炼炉或回转炉中。

目前的集料斗为上端开口的矩形外框，集料斗外框的两侧设置有挂钩，以便于牵引装置将料斗吊起，运送至精炼炉或回转炉中。但是当在卡车运输并倒入原料至集料斗中时，由于原料与集料斗的碰撞，造成巨大的声响，对工人的耳朵造成很大的伤害。另外，由于卡车的料斗与集料斗之间有一定的高度，因此碰撞会造成集料斗损坏很快。

实用新型内容

(一)技术问题

本实用新型提供一种炼钢厂集料斗用降噪结构，以解决原料与集料斗的碰撞，造成巨大的声响，对工人的耳朵造成很大的伤害的问题。

(二)技术方案

在本实用新型提供的炼钢厂集料斗用降噪结构中，具体包括：包括外框和连接钩，连接钩固定焊接在外框的外侧两端，外框的内侧表面固定连接有缓冲板，外框的内侧固定连接缓冲斗，缓冲斗的表面均匀分布辅助条，辅助条为竖向塑胶条，设置有多排，缓冲斗的内部固定连接有承压柱，承压柱的两端均固定连接有扣板，缓冲斗的表面铺设有降噪层，降噪层的内部设置发泡层。

进一步，缓冲板位于外框的内侧了两边，且缓冲板底部呈突出弧形突出设置。

进一步，缓冲斗设置为三角状，且表面向下逐渐倾斜设置，呈内凹弧形。

进一步，承压柱设置有两个，位于缓冲斗的内部两侧，承压柱设置为钢制弹簧柱。

进一步，降噪层为橡胶层，发泡层为塑胶发泡材料填充。

(三)有益效果

本实用新型提供了一种炼钢厂集料斗用降噪结构：

(1)通过弧形突出设置的缓冲板，在使用的时候可以有效对物料进行缓冲，达到降噪的效果。

(2)通过缓冲斗达到降低与物料的碰撞冲量，从而降低了噪音。

(3)通过设置自爱缓冲斗两端内部的承压柱达到为缓冲斗提供支撑，达到缓冲外力的效果。

(4)通过表面的降噪层与设置在底部的发泡层，有效的达到降噪的效果。

附图说明

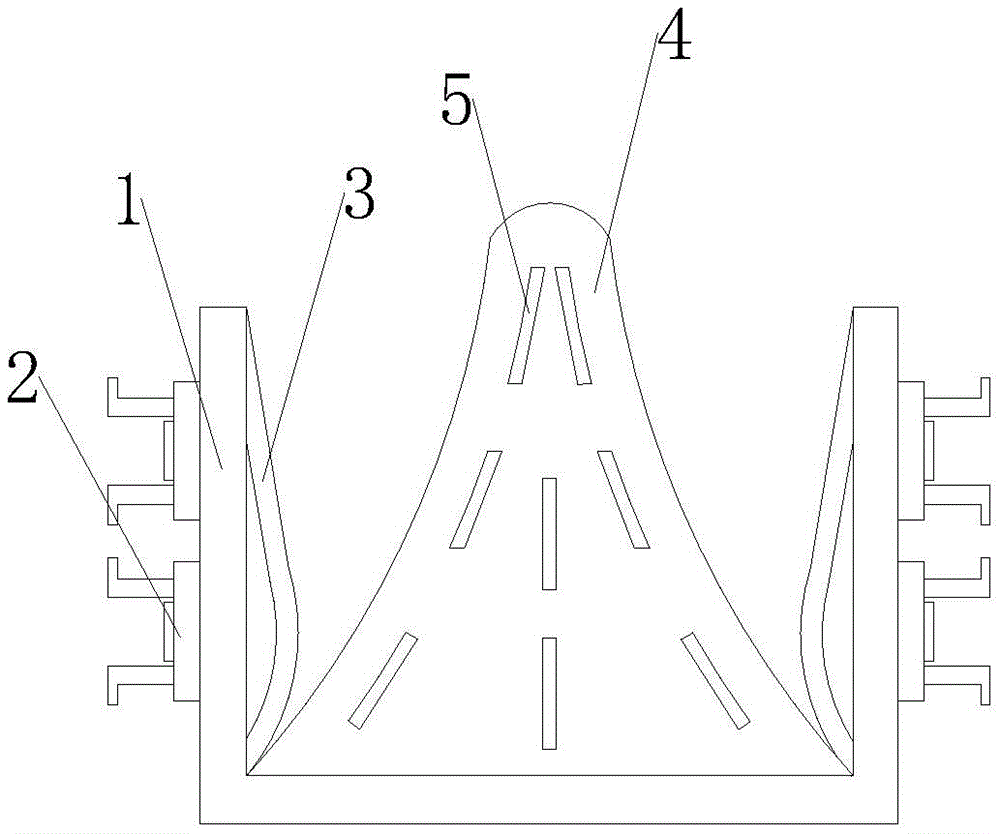

图1是本实用新型的外框结构示意图；

图2是本实用新型的承压柱结构平面图；

图3是本实用新型的缓冲斗内部结构剖视图；

在图1至图3，部件名称或线条与附图编号的对应关系为：

外框-1，连接钩-2，缓冲板-3，缓冲斗-4，辅助条-5，降噪层-6，承压柱-7，扣板-8，发泡层-9。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

请参考图1至图3；

本实用新型提出了一种炼钢厂集料斗用降噪结构，包括：外框1和连接钩2，连接钩2固定焊接在外框1的外侧两端，外框1的内侧表面固定连接有缓冲板3，外框1的内侧固定连接缓冲斗4，缓冲斗4的表面均匀分布辅助条5，辅助条5为竖向塑胶条，设置有多排，缓冲斗4的内部固定连接有承压柱7，承压柱7的两端均固定连接有扣板8，缓冲斗4的表面铺设有降噪层6，降噪层6的内部设置发泡层9。

其中，缓冲板3位于外框1的内侧了两边，且缓冲板3底部呈突出弧形突出设置，通过弧形突出设置的缓冲板3，在使用的时候可以有效对物料进行缓冲，达到降噪的效果。

其中，缓冲斗4设置为三角状，且表面向下逐渐倾斜设置，呈内凹弧形，通过缓冲斗4达到降低与物料的碰撞冲量，从而降低了噪音。

其中，承压柱7设置有两个，位于缓冲斗4的内部两侧，承压柱7设置为钢制弹簧柱，通过设置自爱缓冲斗4两端内部的承压柱7达到为缓冲斗4提供支撑，达到缓冲外力的效果。

其中，降噪层6为橡胶层，发泡层9为塑胶发泡材料填充，通过表面的降噪层6与设置在底部的发泡层9，有效的达到降噪的效果。

本实施例的具体使用方式与作用：本实用新型中，在物料掉落至外框1中的时候，首先接触到缓冲斗4表面，避免物料与框体的垂直接触，缓冲斗4盘配合缓冲板3降低冲量，减小噪音，同时承压柱7受压进行缓冲，缓冲斗4表面的降噪层6和内部的发泡层9降低噪音。
