技术领域

本实用新型涉及一种煤矿开采，具体是一种煤矿采空区的排水装置。

背景技术

因煤矿开采过程，需要将地下煤炭资源开采运走，一般会在掘进过程中，采用类似道路上过山隧道方法，逐步打通地下煤炭所在位置到煤矿井口间的隧道，一般会将开采过程中遇到的矿石、煤炭等运送到地面，以便形成合理的运送和开采作业面，随着煤炭和其他矿石的不断运出，地下形成了这样煤炭采空区。

由于煤矿采空区长期放置时，雨水会流入煤矿采空区内，久而久之，煤矿采空区内会积留大量积水，从而需要用到排水装置对煤矿采空区内的积水进行排水作业，避免煤矿采空区随着积水增加出现水土流失或溢出，然而现有的排水装置不具备自动排水功能，不能对煤矿采空区内部积水的水位进行检测，导致水泵会一直工作，水泵做出无用功且浪费电资源，易造成水泵损坏。

实用新型内容

本实用新型的目的在于提供一种煤矿采空区的排水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种煤矿采空区的排水装置，包括地面，所述地面内腔的右侧开设有煤矿采空积水区，所述地面顶部的左侧通过螺栓螺纹连接有水泵，所述水泵的右端连通有抽水管，所述抽水管远离水泵的一端贯穿煤矿采空积水区并嵌设有液位传感器，所述水泵的顶端连通有通水管，所述通水管远离水泵的一端连通有过滤箱，所述过滤箱正面的左侧固定连接有控制器，所述控制器正面顶部的中心处设置有蜂鸣器，所述控制器内腔的底部从左至右依次固定连接有微处理器、驱动模块和警报模块。

作为本实用新型进一步的方案：所述液位传感器的输出端与微处理器的输入端单向信号连接，所述微处理器的输出端分别与驱动模块和警报模块的输出端双向电连接，所述驱动模块的输出端与水泵的输入端单向电连接，所述警报模块的输出端与蜂鸣器的输入端单向电连接。

作为本实用新型再进一步的方案：所述过滤箱内腔的底部从左至右依次开设有卡槽，且卡槽的内腔从左至右依次嵌设有过滤棉板和活性炭吸附板，所述过滤棉板的数量为两个，所述活性炭吸附板位于两个过滤棉板的内侧，所述过滤棉板和活性炭吸附板的顶部贯穿过滤箱并焊接有限位卡座，且限位卡座顶部的中心处焊接有把手。

作为本实用新型再进一步的方案：所述过滤箱内腔左侧的底部连通有排水管，所述排水管和抽水管的内腔连通有控制阀。

作为本实用新型再进一步的方案：所述抽水管和通水管与水泵的连接端垫设有密封垫，所述抽水管和通水管与水泵相对应一侧的四周均通过紧固螺栓螺纹连接。

作为本实用新型再进一步的方案：所述通水管的两侧均通过螺丝螺纹连接有固定件，且固定件的底部与水泵和地面的顶部固定连接，所述抽水管的底端连通有筛网，且筛网位于煤矿采空积水区内腔的底部。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过液位传感器、蜂鸣器、微处理器、驱动模块和警报模块的配合，可对煤矿采空积水区内水位进行检测，同时也对水泵进行控制，避免煤矿采空积水区积水已经排完水泵继续做无用功，通过水泵、抽水管和通水管的配合，可对煤矿采空积水区内部积水进行排出，从而解决了现有排水装置不具备自动排水功能。

2、本实用新型通过过滤棉板和活性炭吸附板的配合，可对排出的积水进行过滤净化，继而对净化后的积水进行重复利用，通过卡槽、限位卡座和把手，可分别对过滤棉板和活性炭吸附板进行拆卸清理和更换，通过排水管和控制阀，可对过滤后的积水进行排出，通过密封垫和紧固螺栓，增强抽水管和通水管与水泵连接处的密封性，通过固定件，增强通水管的牢固性，通过筛网，避免积水中的水草、砂石等大体积物体对水泵造成损坏。

附图说明

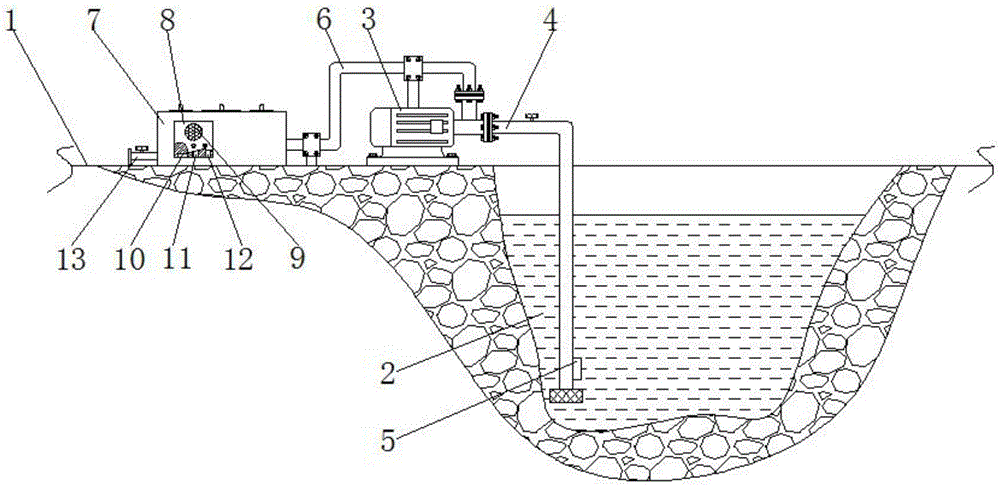

图1为本实用新型的结构示意图。

图2为本实用新型中过滤箱的结构剖视图。

图3为本实用新型中系统原理图。

图中：1、地面；2、煤矿采空积水区；3、水泵；4、抽水管；5、液位传感器；6、通水管；7、过滤箱；8、控制器；9、蜂鸣器；10、微处理器；11、驱动模块；12、警报模块；13、排水管；14、过滤棉板；15、活性炭吸附板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种煤矿采空区的排水装置，包括地面1，地面1内腔的右侧开设有煤矿采空积水区2，地面1顶部的左侧通过螺栓螺纹连接有水泵3，水泵3的右端连通有抽水管4，抽水管4和通水管6与水泵3的连接端垫设有密封垫，抽水管4和通水管6与水泵3相对应一侧的四周均通过紧固螺栓螺纹连接，通过密封垫和紧固螺栓，增强抽水管4和通水管6与水泵3连接处的密封性，抽水管4的底端连通有筛网，且筛网位于煤矿采空积水区2内腔的底部，通过筛网，避免积水中的水草、砂石等大体积物体对水泵3造成损坏，抽水管4远离水泵3的一端贯穿煤矿采空积水区2并嵌设有液位传感器5，水泵3的顶端连通有通水管6，通水管6的两侧均通过螺丝螺纹连接有固定件，且固定件的底部与水泵3和地面1的顶部固定连接，通过固定件，增强通水管6的牢固性，通水管6远离水泵3的一端连通有过滤箱7，过滤箱7内腔的底部从左至右依次开设有卡槽，且卡槽的内腔从左至右依次嵌设有过滤棉板14和活性炭吸附板15，过滤棉板14的数量为两个，活性炭吸附板15位于两个过滤棉板14的内侧，过滤棉板14和活性炭吸附板15的顶部贯穿过滤箱7并焊接有限位卡座，且限位卡座顶部的中心处焊接有把手，通过过滤棉板14和活性炭吸附板15的配合，可对排出的积水进行过滤净化，继而对净化后的积水进行重复利用，通过卡槽、限位卡座和把手，可分别对过滤棉板14和活性炭吸附板15进行拆卸清理和更换，过滤箱7内腔左侧的底部连通有排水管13，排水管13和抽水管4的内腔连通有控制阀，通过排水管13和控制阀，可对过滤后的积水进行排出，过滤箱7正面的左侧固定连接有控制器8，控制器8正面顶部的中心处设置有蜂鸣器9，控制器8内腔的底部从左至右依次固定连接有微处理器10、驱动模块11和警报模块12，液位传感器5的输出端与微处理器10的输入端单向信号连接，微处理器10的输出端分别与驱动模块11和警报模块12的输出端双向电连接，驱动模块11的输出端与水泵3的输入端单向电连接，警报模块12的输出端与蜂鸣器9的输入端单向电连接，通过液位传感器5、蜂鸣器9、微处理器10、驱动模块11和警报模块12的配合，可对煤矿采空积水区2内水位进行检测，同时也对水泵3进行控制，避免煤矿采空积水区2积水已经排完水泵3继续做无用功，通过水泵3、抽水管4和通水管6的配合，可对煤矿采空积水区2内部积水进行排出，从而解决了现有排水装置不具备自动排水功能。

本实用新型的工作原理是：通过液位传感器5对煤矿采空积水区2内积水水位进行感应，当煤矿采空积水区2内部积水见底时，则液位传感器5将信号传送至微处理器10，微处理器10将数据分析处理后传送至驱动模块11和警报模块12，驱动模块11控制水泵3停止作业，警报模块12控制蜂鸣器9发出警报对使用者进行警示，接着排出的积水由通水管6依次经过两个过滤棉板14和活性炭吸附板15进行净化处理。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
