技术领域

本实用新型涉及变压器配件技术领域，尤其涉及一种变压器用绝缘底座的便捷安装结构。

背景技术

目前用于变压器的底座，其一般都是方形的块状结构。其底部设有两个圆形的固定孔，用以固定底座，在底座上部设有一椭圆形卡槽，变压器底部的卡件卡在底座上的卡槽内，这种结构的变压器底座，变压器安装后固定的比较容易卡死，如遇特殊情况需要对变压器进行微小的移动，则实现不了，在使用安装过程中不方便。

实用新型内容

基于现有的变压器底座在使用过程中不方便的技术问题，本实用新型提出了一种变压器用绝缘底座的便捷安装结构。

本实用新型提出的一种变压器用绝缘底座的便捷安装结构，包括底座和滑板，所述滑板的下表面固定连接有T型块，所述滑板的上表面开设有方形卡槽，所述底座的上表面开设有T型槽，所述底座的下表面固定连接有固定板一，所述固定板一的下表面开设有限位孔一，所诉固定板二的上表面开设有限位孔二，所述减震弹簧的一端固定连接与限位孔一的内顶壁，所述减震弹簧另一端自由端固定连接与限位孔二的内底壁。

优选地，所述T型块与T型槽相适配，所述T型块的表面与T型槽的内壁滑动插接。

优选地，所述固定板一的表面开设有圆孔，所述圆孔的内底壁延伸至固定板一的下表面。

优选地，所述圆孔的内部设置有滑环，所述滑环与固定板一之间设置有橡胶垫。

优选地，所述固定板二的表面固定连接有滑杆，所述滑杆的表面与滑环的内壁滑动插接。

优选地，所述滑杆的顶部固定连接有圆形块，所诉圆形块的直径大于圆孔的直径。

优选地，所述固定板二的表面开设有螺纹孔。

本实用新型中的有益效果为：

1、通过设置T型块与T型槽相适配，T型块的表面与T型槽的内壁滑动插接，使用时变压器卡入方形卡槽内，通过滑板下表面的T型块插接入底座上的T型槽内，结构简单，使用方便快捷。

2、通过设置固定板一的下表面开设有限位孔一，固定板二的上表面开设有限位孔二，减震弹簧的一端固定连接与限位孔一的内顶壁，减震弹簧另一端自由端固定连接与限位孔二的内底壁，设置有减震弹簧，可以很好地起来减震的作用，使之不容易损坏。

附图说明

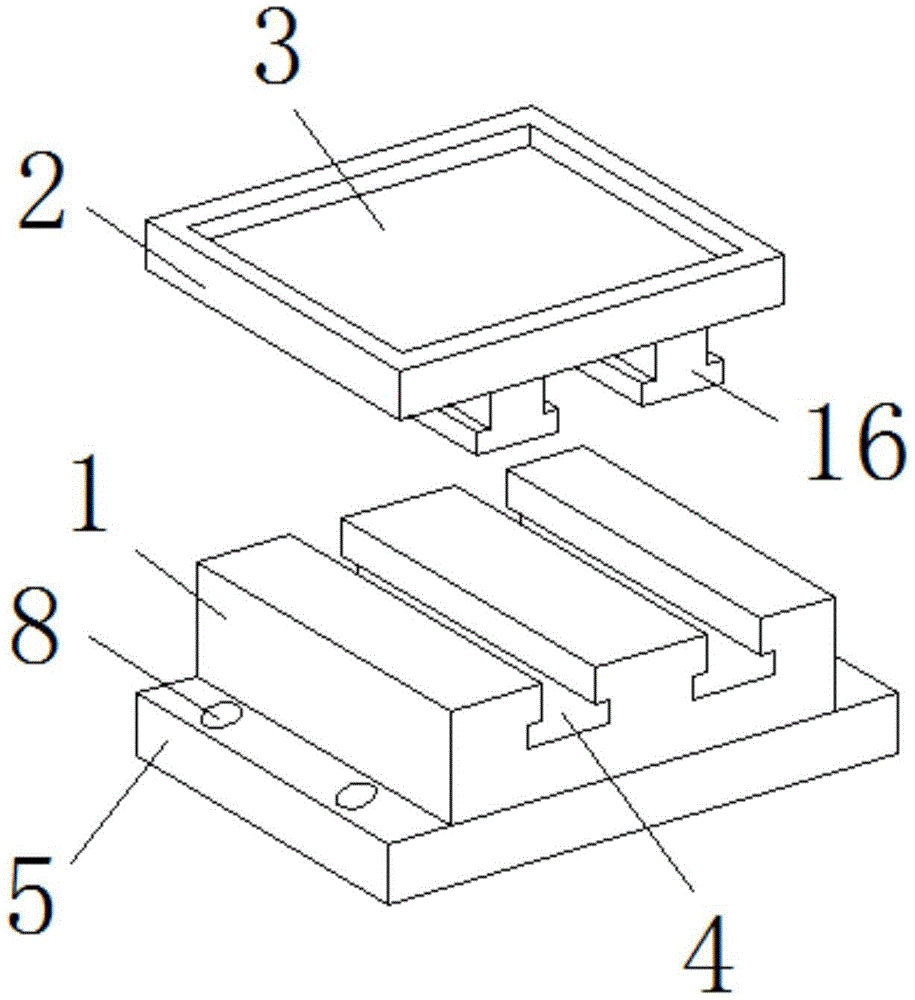

图1为本实用新型提出的一种变压器用绝缘底座的便捷安装结构的示意图；

图2为本实用新型提出的一种变压器用绝缘底座的便捷安装结构的第二固定板正视图；

图3为本实用新型提出的一种变压器用绝缘底座的便捷安装结构的第一固定板俯视图。

图中：1、底座；2、滑板；3、方形卡槽；4、T型槽；5、固定板一；6、减震弹簧；7、固定板二；8、圆孔；9、滑环；10、橡胶垫；11、滑杆；12、圆形块；13、螺纹孔；14、限位孔一；15、限位孔二；16、T型块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种变压器用绝缘底座的便捷安装结构，包括底座1、固定板二7、减震弹簧6和滑板2，滑板2的下表面固定连接有T型块16，滑板2的上表面开设有方形卡槽3，底座1的上表面开设有T型槽4，T型块16与T型槽4相适配，T型块16的表面与T型槽4的内壁滑动插接；

通过设置T型块16与T型槽4相适配，T型块16的表面与T型槽4的内壁滑动插接，使用时变压器卡入方形卡槽3内，通过滑板2下表面的T型块16插接入底座1上的T型槽4内，结构简单，使用方便快捷。

底座1的下表面固定连接有固定板一5，固定板一5的下表面开设有限位孔一14，固定板一5的表面开设有圆孔8，圆孔8的内底壁延伸至固定板一5的下表面，圆孔8的内部设置有滑环9，滑环9与固定板一5之间设置有橡胶垫10。

所诉固定板二7的上表面开设有限位孔二15，固定板二7的表面开设有螺纹孔13，固定板二7的表面固定连接有滑杆11，滑杆11的表面与滑环9的内壁滑动插接，滑杆11的顶部固定连接有圆形块12，所诉圆形块12的直径大于圆孔8的直径。

减震弹簧6的一端固定连接与限位孔一14的内顶壁，减震弹簧6另一端自由端固定连接与限位孔二15的内底壁；

通过设置固定板一5的下表面开设有限位孔一14，固定板二7的上表面开设有限位孔二15，减震弹簧6的一端固定连接与限位孔一14的内顶壁，所述减震弹簧6另一端自由端固定连接与限位孔二15的内底壁，设置有减震弹簧6，可以很好地起来减震的作用，使之不容易损坏。

工作原理；使用时将变压器放入滑板2表面的方形卡槽3内，推动滑板2擦接到底座1表面的T型槽4内，结构简单操作方便快捷，底座1的下表面连接有固定板一5，固定板一5的下表面开设有限位孔一14，固定板二7的上表面开设有限位孔二15，减震弹簧6的一端固定连接与限位孔一14的内顶壁，所述减震弹簧6另一端自由端固定连接与限位孔二15的内底壁，设置有减震弹簧6，可以很好地起来减震抗压的作用，使之不容易损坏。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
