技术领域

本实用新型涉及石油勘探领域，特别涉及一种油井勘探开采用线缆整理装置。

背景技术

线缆是光缆和电缆等物品的统称，线缆的用途有很多，主要用于控制安装、连接设备和输送电力等多重作用，是日常生活中常见而不可缺少的一种东西，油井勘探现场有排布大量的线缆，在该区域油井勘探完毕后，收集线缆的工作大多为人工收集，收集效率低，而且占用大量的人力，在对线缆进行收集整理时非常不方便。

因此，发明一种油井勘探开采用线缆整理装置来解决上述问题很有必要。

实用新型内容

本实用新型的目的在于提供一种油井勘探开采用线缆整理装置，以解决上述背景技术中提出的油井勘探开采用线缆人工收集整理效率低，对线缆收集不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种油井勘探开采用线缆整理装置，包括支撑座，所述支撑座的顶部两侧分别固定连接有第一支撑块和第二支撑块，所述支撑座的下表面两侧对称固定连接有滑轮件，所述滑轮件上固定安装有脚刹，所述支撑座的上方活动安装有电机，所述电机的一侧活动连接有收线柱；

所述第一支撑块的中部开设有第一升降槽，所述第一升降槽的顶部开设有第一螺纹孔，所述第一升降槽的内部固定安装有第一升降板，所述第一升降板的顶部贯穿第一升降槽并与电机的一侧固定连接，所述第一升降板的中部和底部均开设有第一穿孔，所述第一螺纹孔的内部固定安装有第一螺杆，所述第一螺杆的一端依次贯穿第一螺纹孔和第一穿孔；

所述第二支撑块的中部开设有第二升降槽，所述第二升降槽的内部固定安装有第二升降板，所述第二升降槽的一侧开设有滑道，所述第二升降板的顶部一侧开设有旋转槽，所述旋转槽的内部活动安装有旋转板，所述旋转板的一侧固定连接有连接轴，所述连接轴远离旋转板的一端贯穿旋转槽并与收线柱的一侧固定连接；

所述第二支撑块远离滑道的一侧开设有第二螺纹孔，所述第二螺纹孔的内部固定安装有第二螺杆，所述第二升降板远离收线柱的一侧顶部和底部均开设有第三螺纹孔；

所述收线柱的顶部开设有入线口，所述入线口的顶部开设有收纳槽，所述收纳槽的顶部开设有第四螺纹孔，所述第四螺纹孔的内部活动安装有转动件，所述转动件的底部贯穿第四螺纹孔并固定连接有压板。

可选的，所述滑轮件的数量为四个，四个所述滑轮件分别活动安装在支撑座下表面的四个拐角处。

可选的，所述第一支撑块与第二支撑块相互平行，所述电机和收线柱位于支撑座的上方中部。

可选的，所述第一升降槽和第一升降板相互适配，所述第一升降槽的内表面与第一升降板的外表面贴合。

可选的，两个所述第一穿孔大小相等，所述第一螺纹孔和第一穿孔均与第一螺杆相适配。

可选的，所述旋转槽与旋转板相适配，所述旋转槽的内表面与旋转板的外表面贴合。

可选的，两个所述第三螺纹孔均与第二螺纹孔相对应，所述第二螺纹孔和第三螺纹孔均与第二螺杆相适配，两个所述第一穿孔之间的距离与两个第三螺纹孔之间的距离相等。

本实用新型的技术效果和优点：

1、本实用新型通过四个滑轮件的设置，能使本装置在移动时更稳定，通过第一升降板和第二升降板能对电机和收线柱的水平高度进行调整，从而能对更长的线缆进行收集，通过电机的设置能自动化对线缆进行收集，提高对线缆的收集效率。

2、本实用新型通过转动件的转动能使压板将插入入线口的线缆进行定位，从而提高线缆收集时的稳定性，两个第一穿孔之间的距离与两个第三螺纹孔之间的距离相等，使收线柱高度调整后保持水平，使用效果更好。

附图说明

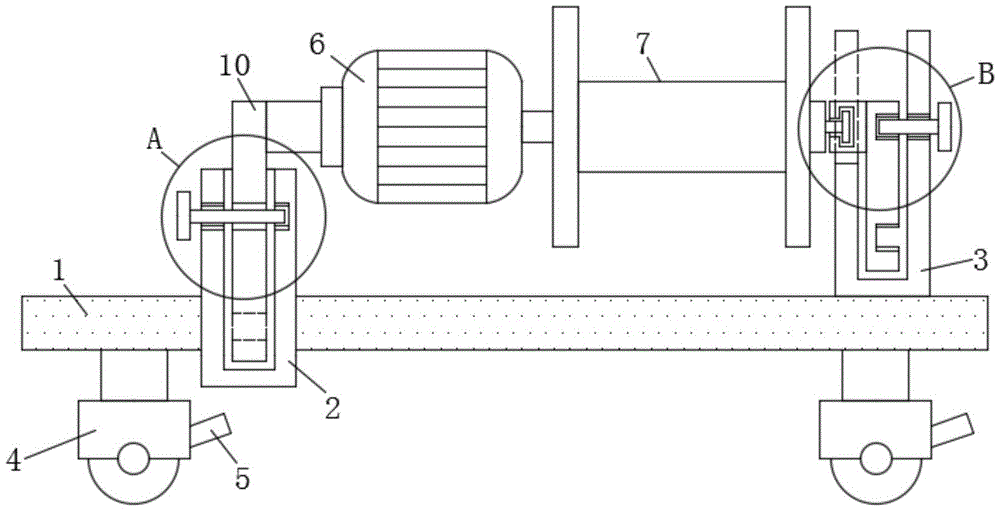

图1为本实用新型第一支撑块结构正剖示意图；

图2为本实用新型图1中A区结构放大示意图；

图3为本实用新型图1中B区结构放大示意图；

图4为本实用新型入线口结构正剖示意图。

图中：1、支撑座；2、第一支撑块；3、第二支撑块；4、滑轮件；5、脚刹；6、电机；7、收线柱；8、第一升降槽；9、第一螺纹孔；10、第一升降板；11、第一穿孔；12、第一螺杆；13、第二升降槽；14、第二升降板；15、滑道；16、旋转槽；17、旋转板；18、连接轴；19、第二螺纹孔；20、第三螺纹孔；21、第二螺杆；22、入线口；23、收纳槽；24、第四螺纹孔；25、转动件；26、压板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“中心”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。

本实用新型提供了如图1-4所示的一种油井勘探开采用线缆整理装置，包括支撑座1；

由图1所示，支撑座1的顶部两侧分别固定连接有第一支撑块2和第二支撑块3，第一支撑块2与第二支撑块3相互平行，电机6和收线柱7位于支撑座1的上方中部，支撑座1的下表面两侧对称固定连接有滑轮件4，滑轮件4的数量为四个，四个滑轮件4分别活动安装在支撑座1下表面的四个拐角处，滑轮件4上固定安装有脚刹5，通过滑轮件4使支撑座1的移动更加稳定，通过脚刹5能对支撑座1的位置进行限位，支撑座1的上方活动安装有电机6，电机6的一侧活动连接有收线柱7；

由图2所示，第一支撑块2的中部开设有第一升降槽8，第一升降槽8的顶部开设有第一螺纹孔9，第一升降槽8的内部固定安装有第一升降板10，第一升降槽8和第一升降板10相互适配，第一升降槽8的内表面与第一升降板10的外表面贴合，第一升降板10的顶部贯穿第一升降槽8并与电机6的一侧固定连接，第一升降板10的中部和底部均开设有第一穿孔11，第一螺纹孔9的内部固定安装有第一螺杆12，第一螺杆12的一端依次贯穿第一螺纹孔9和第一穿孔11，两个第一穿孔11大小相等，第一螺纹孔9和第一穿孔11均与第一螺杆12相适配；

由图3所示，第二支撑块3的中部开设有第二升降槽13，第二升降槽13的内部固定安装有第二升降板14，第二升降槽13的一侧开设有滑道15，第二升降板14的顶部一侧开设有旋转槽16，旋转槽16的内部活动安装有旋转板17，旋转槽16与旋转板17相适配，旋转槽16的内表面与旋转板17的外表面贴合，通过旋转槽16和旋转板17的设置，使收线柱7稳定转动，旋转板17的一侧固定连接有连接轴18，连接轴18远离旋转板17的一端贯穿旋转槽16并与收线柱7的一侧固定连接；

第二支撑块3远离滑道15的一侧开设有第二螺纹孔19，第二螺纹孔19的内部固定安装有第二螺杆21，第二升降板14远离收线柱7的一侧顶部和底部均开设有第三螺纹孔20，两个第三螺纹孔20均与第二螺纹孔19相对应，第二螺纹孔19和第三螺纹孔20均与第二螺杆21相适配，两个第一穿孔11之间的距离与两个第三螺纹孔20之间的距离相等，通过第一螺杆12依次贯穿第一螺纹孔9和第一穿孔11，以及第二螺杆21依次贯穿第二螺纹孔19和第三螺纹孔20，能对收线柱7的水平高度进行定位；

由图4所示，收线柱7的顶部开设有入线口22，入线口22的顶部开设有收纳槽23，收纳槽23的顶部开设有第四螺纹孔24，第四螺纹孔24的内部活动安装有转动件25，转动件25的底部贯穿第四螺纹孔24并固定连接有压板26。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

本实用工作原理：使用时，首先通过滑轮件4能将本装置进行移动，在移动至合适位置后，通过脚刹5能对滑轮件4进行固定，然后根据实际使用情况，能通过将第一升降板10插入第一升降槽8的内部，同时第二升降板14插入第二升降槽13的内部，将收线柱7保持水平并向下移动，调整电机6和收线柱7的水平位置，进而对收集线缆的长度进行调整，并使第一螺纹孔9和第一穿孔11相对应，第二螺纹孔19和第三螺纹孔20相对应，接着将第一螺杆12依次贯穿第一螺纹孔9和第一穿孔11，将第二螺杆21依次贯穿第二螺纹孔19和第三螺纹孔20，然后将需要收集的线缆的一端插入入线口22的内部，通过转动件25的转动使压板26将线缆的一端压紧，通过驱动电机6，将线缆进行收集。
