技术领域

本实用新型涉及桥梁电力领域，具体为一种桥梁电力固定高压电缆用立柱结构。

背景技术

电力是以电能作为动力的能源。发明于19世纪70年代，电力的发明和应用掀起了第二次工业化高潮。

目前在桥梁电力建设中电缆铺设较为麻烦，用户不便于进行安装，电缆支柱的稳定性不佳，抗压性能角度，且在装夹电缆时没有设置保护装置，容易对电缆造成破坏，为此，我们提出一种桥梁电力固定高压电缆用立柱结构。

实用新型内容

本实用新型的目的在于提供一种桥梁电力固定高压电缆用立柱结构，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种桥梁电力固定高压电缆用立柱结构，包括支柱，所述支柱的上端固定连接有支撑架，所述支撑架底部的左右两端固定连接有加固杆，且所述加固杆的另一端与所述支柱相连接，所述支撑架的左右两端固定连接有支撑板，所述支撑板的上表面固定连接有第一卡板；

所述第一卡板的内侧固定连接有第一弹簧，且所述第一弹簧均匀分布，所述第一弹簧的另一端固定连接有第一夹板，所述第一卡板的一端通过转轴转动连接有第二卡板，所述第二卡板的内侧固定连接有第二弹簧，且所述第二弹簧均匀分布，所述第二弹簧的另一端固定连接有第二夹板，所述支柱外表面的下方设置有夹套，所述夹套的左右两端固定连接有第一安装座；

所述第一安装座的另一侧通过第一转动件转动连接有第一连接件，所述第一连接件的另一端固定连接有支撑杆，所述支撑杆的另一端活动连接有活动杆，所述活动杆的另一端固定连接有第二连接件，所述支撑杆和所述活动杆的外表面缠绕有第三弹簧，所述第二连接件的另一端通过第二转动件转动连接有第二安装座，所述第二安装座的另一端固定连接有底板。

作为本实用新型的一种优选实施方式，所述第一卡板左表面的上端固定连接有第一固定件，所述第二卡板右表面的上端固定连接有第二固定件，且所述第一固定件与所述第二固定件相对应。

作为本实用新型的一种优选实施方式，所述第一夹板和所述第二夹板的表面均固定连接有保护垫，所述夹套的内侧固定连接有防滑垫，且所述保护垫和所述防滑垫均采用的是橡胶材质。

作为本实用新型的一种优选实施方式，所述夹套的两端固定连接有固定板，且所述固定板通过固定螺杆相连接。

作为本实用新型的一种优选实施方式，所述第三弹簧的一端与所述第一连接件相连接，且所述第三弹簧的另一端与所述第二连接件相连接。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型的一种桥梁电力固定高压电缆用立柱结构，将电缆放在第一夹板上，通过转轴转动第二卡板，通过电缆挤压第一夹板和第二夹板，通过第一夹板压缩第一弹簧，通过第二夹板压缩第二弹簧，通过第一弹簧和第二弹簧起到缓冲保护作用，便于进行装夹，同时对电缆起到保护作用，通过第一夹板和第二夹板表面设有的保护垫，避免电缆装夹时受损；

2.本实用新型的一种桥梁电力固定高压电缆用立柱结构，通过沿第一转动件便于调节第一连接件的角度，通过第二转动件便于调节第二连接件的角度，便于进行固定，通过压缩第三弹簧起到缓冲保护作用，提高支柱的抗压性，从而提高支柱的稳定性；

3.本实用新型的一种桥梁电力固定高压电缆用立柱结构，通过固定板和固定螺杆便于安装夹套，通过夹套内侧设有的防滑垫，提高装夹的稳定性，通过加固杆提高支撑架的稳定性，该新型便于操作，较为实用，适合广泛推广与使用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

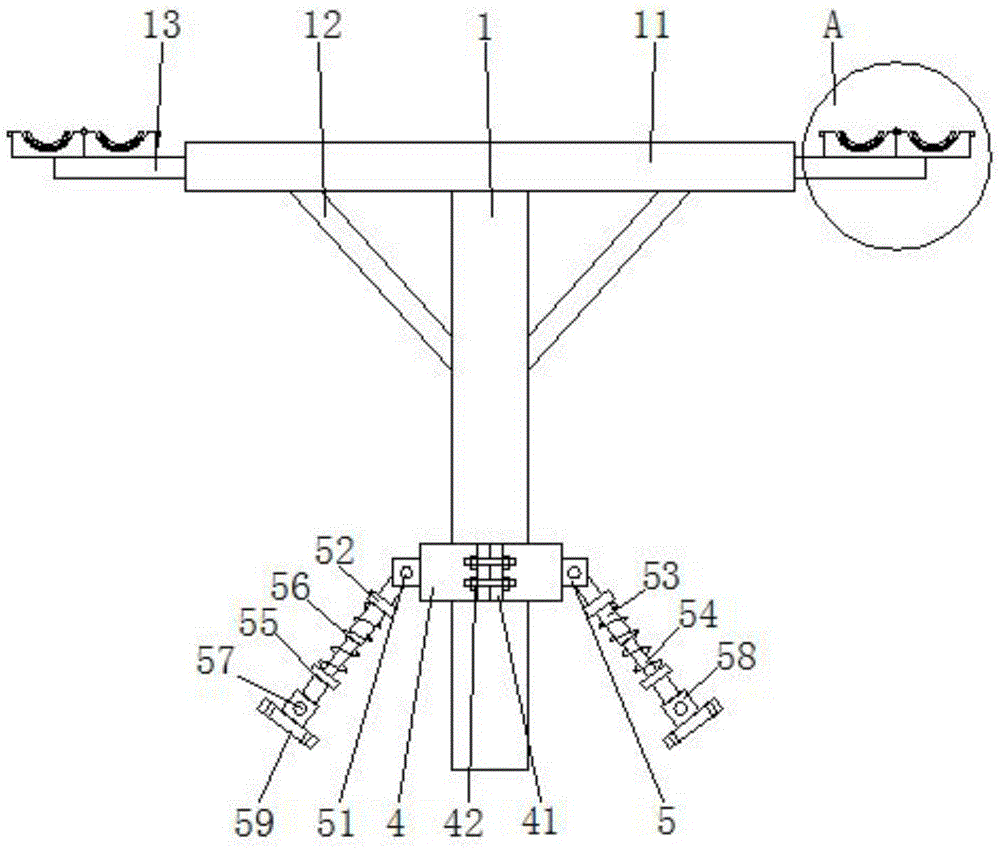

图1为本实用新型一种桥梁电力固定高压电缆用立柱剖视图；

图2为本实用新型一种桥梁电力固定高压电缆用立柱结构的A部放大图；

图3为本实用新型一种桥梁电力固定高压电缆用立柱夹套俯视放大图。

图中：支柱1，支撑架11，加固杆12，支撑板13，第一卡板2，第一固定件21，第一弹簧22，第一夹板23，转轴24，第二卡板3，第二固定件31，第二弹簧32，第二夹板33，夹套4，固定板41，固定螺杆42，防滑垫43，第一安装座5，第一转动件51，第一连接件52，支撑杆53，活动杆54，第二连接件55，第三弹簧56，第二转动件57，第二安装座58，底板59，保护垫6。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种桥梁电力固定高压电缆用立柱结构，包括支柱1，所述支柱1的上端固定连接有支撑架11，所述支撑架11底部的左右两端固定连接有加固杆12，且所述加固杆12的另一端与所述支柱1相连接，所述支撑架11的左右两端固定连接有支撑板13，所述支撑板13的上表面固定连接有第一卡板2；

所述第一卡板2的内侧固定连接有第一弹簧22，且所述第一弹簧22均匀分布，所述第一弹簧22的另一端固定连接有第一夹板23，所述第一卡板2的一端通过转轴24转动连接有第二卡板3，所述第二卡板3的内侧固定连接有第二弹簧32，且所述第二弹簧32均匀分布，所述第二弹簧32的另一端固定连接有第二夹板33，所述支柱1外表面的下方设置有夹套4，所述夹套4的左右两端固定连接有第一安装座5；

所述第一安装座5的另一侧通过第一转动件51转动连接有第一连接件52，所述第一连接件52的另一端固定连接有支撑杆53，所述支撑杆53的另一端活动连接有活动杆54，所述活动杆54的另一端固定连接有第二连接件55，所述支撑杆53和所述活动杆54的外表面缠绕有第三弹簧56，所述第二连接件55的另一端通过第二转动件57转动连接有第二安装座58，所述第二安装座58的另一端固定连接有底板59，本实施例中(如图1-3所示)，将电缆放在第一夹板23上，通过转轴24转动第二卡板3，通过电缆挤压第一夹板23和第二夹板33，通过第一夹板23压缩第一弹簧22，通过第二夹板33压缩第二弹簧32，通过第一弹簧23和第二弹簧33起到缓冲保护作用，便于进行装夹，同时对电缆起到保护作用，通过第一夹板23和第二夹板33表面设有的保护垫6，避免电缆装夹时受损，通过沿第一转动件51便于调节第一连接件52的角度，通过第二转动件57便于调节第二连接件58的角度，便于进行固定，通过压缩第三弹簧56起到缓冲保护作用，提高支柱1的抗压性，从而提高支柱1的稳定性，通过固定板41和固定螺杆42便于安装夹套4，通过夹套4内侧设有的防滑垫43，提高装夹的稳定性，通过加固杆12提高支撑架11的稳定性。

请参阅图2，所述第一卡板2左表面的上端固定连接有第一固定件21，所述第二卡板3右表面的上端固定连接有第二固定件31，且所述第一固定件21与所述第二固定件31相对应，通过第一固定件21和第二固定件31进行固定。

请参阅图1-3，所述第一夹板23和所述第二夹板33的表面均固定连接有保护垫6，所述夹套4的内侧固定连接有防滑垫43，且所述保护垫6和所述防滑垫43均采用的是橡胶材质，通过保护垫6和防滑垫43起到保护作用。

请参阅图1-2，所述夹套4的两端固定连接有固定板41，且所述固定板41通过固定螺杆42相连接，通过固定板41和固定螺杆42便于装夹夹套4。

请参阅图1，所述第三弹簧56的一端与所述第一连接件52相连接，且所述第三弹簧56的另一端与所述第二连接件55相连接，通过第三弹簧56起到保护作用。

工作原理：需要说明的是，本实用新型为一种桥梁电力固定高压电缆用立柱结构，包括支柱1，支撑架11，加固杆12，支撑板13，第一卡板2，第一固定件21，第一弹簧22，第一夹板23，转轴24，第二卡板3，第二固定件31，第二弹簧32，第二夹板33，夹套4，固定板41，固定螺杆42，防滑垫43，第一安装座5，第一转动件51，第一连接件52，支撑杆53，活动杆54，第二连接件55，第三弹簧56，第二转动件57，第二安装座58，底板59，保护垫6，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型在使用时，用户将电缆放在第一夹板23上，通过转轴24转动第二卡板3，通过电缆挤压第一夹板23和第二夹板33，通过第一夹板23压缩第一弹簧22，通过第二夹板33压缩第二弹簧32，通过第一弹簧23和第二弹簧33起到缓冲保护作用，便于进行装夹，同时对电缆起到保护作用，通过第一夹板23和第二夹板33表面设有的保护垫6，避免电缆装夹时受损，通过沿第一转动件51便于调节第一连接件52的角度，通过第二转动件57便于调节第二连接件58的角度，便于进行固定，通过压缩第三弹簧56起到缓冲保护作用，提高支柱1的抗压性，从而提高支柱1的稳定性，通过固定板41和固定螺杆42便于安装夹套4，通过夹套4内侧设有的防滑垫43，提高装夹的稳定性，通过加固杆12提高支撑架11的稳定性。
