技术领域

本实用新型涉及配电箱技术领域，尤其涉及配电箱专用托架。

背景技术

随着社会的不断发展，电逐渐成为21世界上不可缺少的，而随着电的不断发展，配电箱也在逐渐的兴起，配电箱与各行各业的联系都非常的紧密，不管是什么行业需要配电箱来做电力的调节，因此人们对配电箱的要求也越来越高，不仅要注意配电箱的安全问题，更要注重配电箱安装的方法的多样性，其中对于固定在墙壁上和柱子上的配电箱需要专门的托架进行固定，所以需要人们不断研究更为优秀的配电箱专用托架。

现有专利(公告号：CN205385227U)一种配电箱专用托架，包括立柱、横杆、支撑杆、调节杆，两根横杆分别连接两根立柱的上部及下部，两根立柱前面外侧左右边缘设置滑槽，滑槽之间按照一定间隔设置螺丝孔，左右支撑杆一端具有两条突起，沿滑槽移动，且此端设有与立柱对应的螺丝孔，通过螺丝可与立柱固定，左支撑杆的左右侧壁从靠近左支撑杆另一端至中间位置设有上下对应的长条通孔，右支撑杆左侧壁从靠近右支撑杆另一端至中间位置设置上下对应的长条通孔，右侧壁从靠近右支撑杆另一端至中间位置按照一定间隔设置上下对应的插孔，左右支撑杆上面从靠近支撑杆另一端至中间位置为开口；调节杆左右两端均为上下对应的插条，左端伸入至左支撑杆左侧壁的长条通孔内，右端插入至右支撑杆插孔内，左右两端设有插接的限位块。

在实现本实用新型过程中，发明人发现现有技术中至少存在如下问题没有得到解决：1、目前现有的配电箱专用托架在使用过程中，由于托架整体的框架是固定的，造成托架无法对所有类型的配电箱进行固定，从而无法实现稳固安装在墙壁和柱子上，降低了托架的实用性；2、现有的托架在配电箱固定完成后，由于无法调节配电箱的高度，造成配电箱安装高度不合适时，无法轻松调节高度，增加了工作人员的工作难度。

实用新型内容

本实用新型提出的一种配电箱专用托架，解决了现有配电箱专用托架无法适用所有配电箱以及无法调节高度的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种配电箱专用托架，包括左支撑杆、右支撑杆、第一电推杆和固定底板；

左支撑杆和右支撑杆外侧壁固定设置有滑槽，滑槽外侧壁顶端滑动连接有滑块，左支撑杆和右支撑杆外侧壁底部固定连接有第一电推杆，左右两侧滑块之间固定连接有固定底板，固定底板固定贯通开设有散热孔；

固定底板外侧壁顶端固定连接有第二电推杆，第二电推杆外侧壁顶端固定连接有夹紧板，夹紧板外侧壁可拆卸连接有丝杆，固定底板外侧壁顶端固定连接有连接板，连接板外侧壁固定连接有警告牌，左支撑杆和右支撑杆上下两侧贯通开设有通孔，第一电推杆和第二电推杆与外部电源电性连接。

优选的，警告牌字体有反光材质制成。

优选的，左支撑杆和右支撑杆外侧壁固定连接有反光条。

优选的，连接板外侧壁固定连接有橡胶垫片。

优选的，左支撑杆外侧壁固定连接有第一电推杆开关和第二电推杆开关，第一电推杆和第二电推杆型号为BORSA系列，且第一电推杆开关与第一电推杆电性连接，第二电推杆开关与第二电推杆电性连接。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在固定底板上设置第二电推杆，以及在第二电推杆外侧壁顶端设置夹紧板和在夹紧板中间贯通连接丝杆，使得人们在将配电箱放置在固定底板上固定时，可通过调节第二电推杆的长度，改变夹紧板之间的距离，从而实现对所有类型，所有大小的配电箱都可以实现夹紧作用，然后通过旋转丝杆，进行进一步的夹紧作用，从而使得配电箱更加的稳固，也扩大了托架的使用范围，增加了托架的实用性，扩大了托架的使用效果，增加了托架的发展前景；

2、本实用新型由于左支撑杆和右支撑杆上设置滑槽和滑块，以及第一电推杆，使得工作人员可以通过调节第一电推杆的长度，轻松改变滑块在滑槽中能够的位置，从而改变固定底板的高度，使得配电箱的安装高度也可以轻松的改变，避免了工作人员由于安装配电箱的高度有误差，造成安装工作需要重新开始，浪费了多余的时间和精力，坚守的工作人员的工作难度，通过了工作人员的使用感；

3、本实用新型通过警示牌和反光条的设置，可以对过往人们可以起到提醒的作用。

附图说明

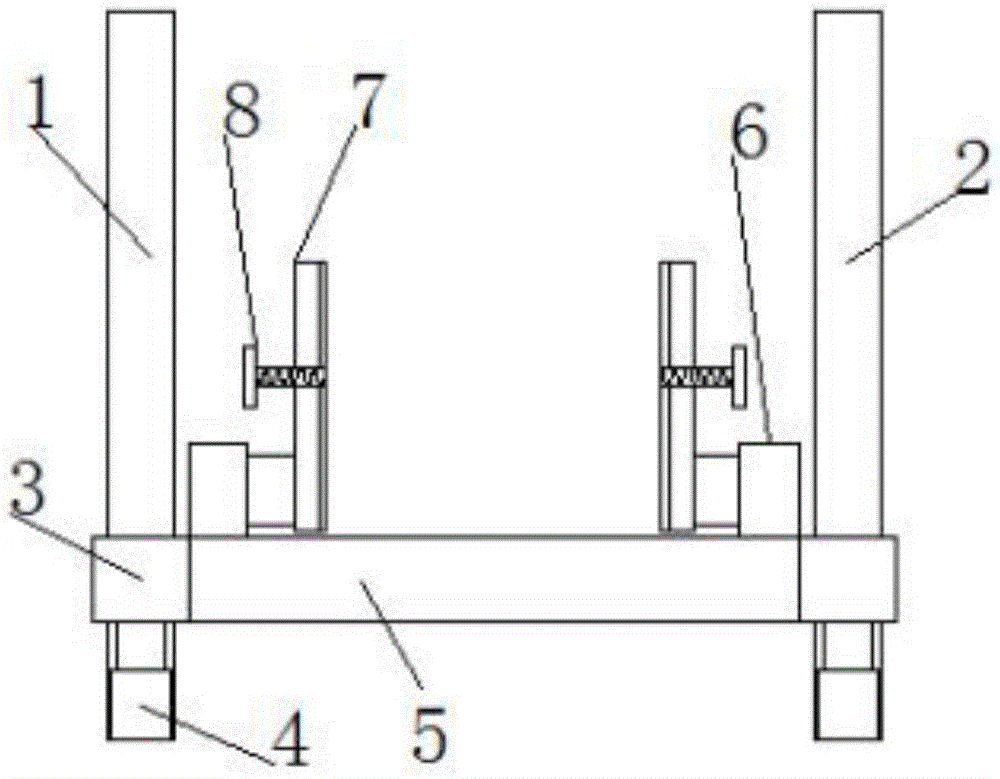

图1为本实用新型提出的一种配电箱专用托架的主视结构示意图；

图2为本实用新型提出的一种配电箱专用托架的左视结构示意图；

图3为本实用新型提出的一种配电箱专用托架的固定底板细节图。

图中：1、左支撑杆；2、右支撑杆；3、滑块；4、第一电推杆；5、固定底板；6、第二电推杆；7、夹紧板；8、丝杆；9、通孔；10、散热孔；11、第一电推杆开关；12、第二电推杆开关；13、滑槽；14、连接板；15、警告牌。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的托架或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种配电箱专用托架，包括左支撑杆1、右支撑杆2、第一电推杆4和固定底板5；

左支撑杆1和右支撑杆2外侧壁固定设置有滑槽13，滑槽13外侧壁顶端滑动连接有滑块3，左支撑杆1和右支撑杆2外侧壁底部固定连接有第一电推杆4，左右两侧滑块3之间固定连接有固定底板5，固定底板5固定贯通开设有散热孔10；

固定底板5外侧壁顶端固定连接有第二电推杆6，第二电推杆6外侧壁顶端固定连接有夹紧板7，夹紧板7外侧壁可拆卸连接有丝杆8，固定底板5外侧壁顶端固定连接有连接板14，连接板14外侧壁固定连接有警告牌15，左支撑杆1和右支撑杆2上下两侧贯通开设有通孔9，第一电推杆4和第二电推杆6与外部电源电性连接。

本实施例中如图1、图2和图3所示通过在固定底板5上设置第二电推杆6，以及在第二电推杆6外侧壁顶端设置夹紧板7和在夹紧板7中间贯通连接丝杆8，使得人们在将配电箱放置在固定底板1上固定时，可通过调节第二电推杆6的长度，改变夹紧板7之间的距离，从而实现对所有类型，所有大小的配电箱都可以实现夹紧作用，然后通过旋转丝杆8，进行进一步的夹紧作用，从而使得配电箱更加的稳固，也扩大了托架的使用范围，增加了托架的实用性，扩大了托架的使用效果，增加了托架的发展前景，且由于左支撑杆1和右支撑杆2上设置滑槽13和滑块3，以及第一电推杆4，使得工作人员可以通过调节第一电推杆4的长度，轻松改变滑块3在滑槽13中能够的位置，从而改变固定底板5的高度，使得配电箱的安装高度也可以轻松的改变，避免了工作人员由于安装配电箱的高度有误差，造成安装工作需要重新开始，浪费了多余的时间和精力，坚守的工作人员的工作难度，通过了工作人员的使用感。

其中，警告牌15字体有反光材质制成。

其中，左支撑杆1和右支撑杆2外侧壁固定连接有反光条。

其中，连接板14外侧壁固定连接有橡胶垫片。

其中，左支撑杆1外侧壁固定连接有第一电推杆开关11和第二电推杆开关12，第一电推杆4和第二电推杆12型号为BORSA系列，且第一电推杆开关11与第一电推杆4电性连接，第二电推杆开关12与第二电推杆6电性连接。

本实用新型使用时：首先工作人员根据配电箱的大小，打开第二电推杆开关12，通过调节第二电推杆6，改变夹紧板7之间的距离，从而实现夹紧配电箱的作用，在通过旋转丝杆8使之夹紧配电箱，再打开第一电推杆开关11，通过调节第一电推杆4的长度，改变滑块3在滑槽13中的位置，从而选择合适的配电箱的工作位置，从而实现配电箱更好的工作。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
