技术领域

本实用新型涉及电路板加工技术领域，特别涉及一种电路板的装夹调整装置。

背景技术

电路板的名称有：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷(铜刻蚀技术)电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用，而电路板在加工前需要专门的装置进行固定。

现有专利(公告号：CN208369963U)一种方便调整角度的电路板夹持装置，包括底板和安装架，所述安装架位于底板一侧，所述底板顶端水平铺设有电路板放置条板，且电路板放置条板一端焊接有安装架，所述安装架侧面壁开设有导槽，且导槽内部滑动安装有连杆，所述连杆中间部位活动安装有电机，且电机顶端端面设置在导槽一侧。

在实现本发明过程中，发明人发现现有技术中至少存在如下问题没有得到解决：1.夹持工作较为繁琐，高度无法调整，影响工作效率；2.不便于随时对夹持力度进行微调，不能保证电路板的牢固程度。

实用新型内容

本实用新型的主要目的在于提供一种电路板的装夹调整装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种电路板的装夹调整装置，包括垫板和放置板，所述放置板水平位于垫板上方，所述垫板顶部两侧均竖直固定连接有电动推杆，所述电动推杆顶部固定连接有卡块，所述放置板底部开设有与卡块相匹配的卡槽，所述放置板顶部两侧均固定连接有连接架，两个所述连接架内均水平转动连接有螺纹杆，两个所述螺纹杆相向的一端分别贯穿两个连接架固定连接有同一个转杆，所述螺纹杆另一端螺纹套接有限位套筒，所述螺纹杆上活动套设有螺管与压簧，所述螺管位于限位套筒和压簧之间，所述压簧一端与螺管固定连接，所述压簧另一端与连接架内侧壁固定连接，所述螺管顶部固定连接有滑杆，所述连接架顶部水平开设有与滑杆相匹配的通槽，所述滑杆顶部贯穿通槽于连接架上方固定连接有夹板，两个所述夹板相向的一侧均固定连接有多个板槽，所述放置板顶部于转杆下方安装有弧形防滑板，所述弧形防滑板底部固定连接有插杆，所述放置板上竖直开售有与插杆相匹配的螺孔，所述放置板底部于螺孔内螺纹连接有压紧螺栓。

进一步的，所述垫板由铸铁制成。

进一步的，所述板槽内嵌设有橡胶防滑套。

进一步的，所述压紧螺栓底部于放置板下方固定连接有防滑钮盖。

进一步的，所述限位套筒外表面涂覆有磨砂涂层。

进一步的，所述夹板由绝缘材料制成。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的一种电路板的装夹调整装置，通过转动转杆能带动螺纹杆上的螺管移动，让两个夹板快速夹持固定住电路板，控制电动推杆还能调整放置板的高度，提高工作效率。

2.本实用新型的一种电路板的装夹调整装置，通过限位套筒和压紧螺栓能对螺纹杆进行限位和固定，避免在加工过程中电路板发生偏移松动，固定牢靠，提升加工质量。

附图说明

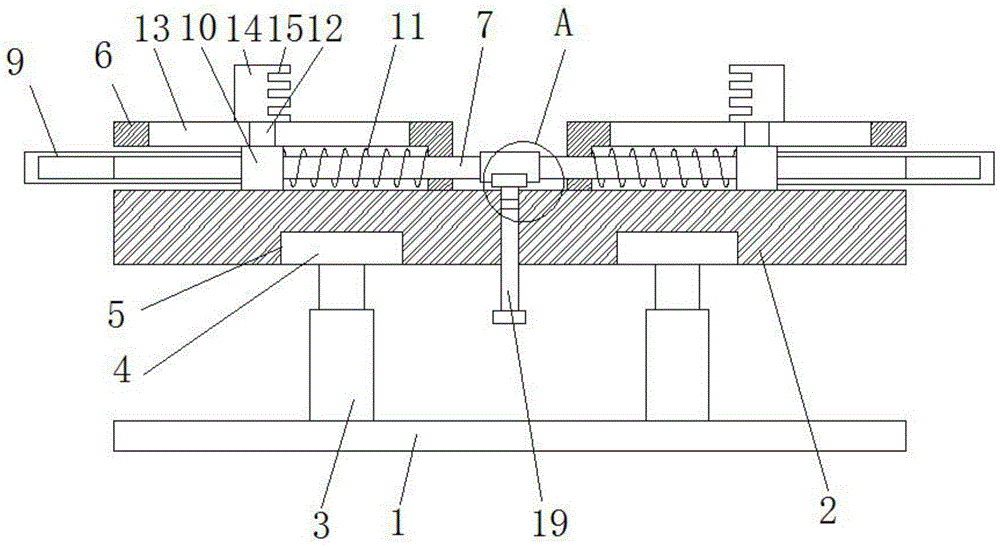

图1为本实用新型电路板的装夹调整装置的整体结构示意图；

图2为本实用新型电路板的装夹调整装置的A处放大图。

图中：1、垫板；2、放置板；3、电动推杆；4、卡块；5、卡槽；6、连接架；7、螺纹杆；8、转杆；9、限位套筒；10、螺管；11、压簧；12、滑杆；13、通槽；14、夹板；15、板槽；16、弧形防滑板；17、插杆；18、螺孔；19、压紧螺栓。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种电路板的装夹调整装置，包括垫板1和放置板2，放置板2水平位于垫板1上方，垫板1顶部两侧均竖直固定连接有电动推杆3，电动推杆3顶部固定连接有卡块4，放置板2底部开设有与卡块4相匹配的卡槽5，放置板2顶部两侧均固定连接有连接架6，两个连接架6内均水平转动连接有螺纹杆7，两个螺纹杆7相向的一端分别贯穿两个连接架6固定连接有同一个转杆8，螺纹杆7另一端螺纹套接有限位套筒9，螺纹杆7上活动套设有螺管10与压簧11，螺管10位于限位套筒9和压簧11之间，压簧11一端与螺管10固定连接，压簧11另一端与连接架6内侧壁固定连接，螺管10顶部固定连接有滑杆12，连接架6顶部水平开设有与滑杆12相匹配的通槽13，滑杆12顶部贯穿通槽13于连接架6上方固定连接有夹板14，两个夹板14相向的一侧均固定连接有多个板槽15，放置板2顶部于转杆8下方安装有弧形防滑板16，弧形防滑板16底部固定连接有插杆17，放置板2上竖直开售有与插杆17相匹配的螺孔18，放置板2底部于螺孔18内螺纹连接有压紧螺栓19。

其中，垫板1由铸铁制成。

其中，板槽15内嵌设有橡胶防滑套。

其中，压紧螺栓19底部于放置板2下方固定连接有防滑钮盖。

其中，限位套筒9外表面涂覆有磨砂涂层。

其中，夹板14由绝缘材料制成。

工作原理：工作人员首先通过转动转杆8带动螺纹杆7上的螺管10移动，让两个夹板14快速夹持固定住电路板，夹板14上有多个板槽15可供选择，然后可以控制电动推杆3调整放置板2的高度，提高工作效率，而压紧螺栓19拧紧后弧形防滑板16会紧密贴合上转杆8，避免其自行转动，通过限位套筒9和压簧11能对螺管10进行限位，防止在加工过程中电路板发生偏移松动，固定牢靠，提升加工质量。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
