技术领域

本发明涉及光缆接线设备领域，尤其是涉及到除盐覆盖光缆敷设接线盒。

背景技术

海底光缆敷设接线盒是一种用于海底光缆的连接设备，并且对光缆起到一定的保护作用，但是目前的光缆敷设接线盒存在以下弊端：

1、海底内部的盐分较多，光缆敷设接线盒长期放在海底内部，导致光缆敷设接线盒外表面覆盖一层厚厚的盐，加重了光缆敷设接线盒的重量，光缆敷设接线盒下沉，造成光缆连接处松动。

2、海底内部还有大量的海草，海草生长会与光缆敷设接线盒发生缠绕，维修时光缆敷设接线盒难以被取出，造成光缆敷设接线盒难以被维修。

发明内容

本发明实现技术目的所采用的技术方案是：该一种海底除盐覆盖光缆敷设接线盒，其结构包括光缆接线端、接线盒、切割导轨、除盐覆盖切割主机、滑杆，所述光缆接线端共设有三个并且固定安装在接线盒左右两端，所述接线盒上下两端中部设有切割导轨，所述除盐覆盖切割主机安装在接线盒外部并且相贴合，所述滑杆焊接于接线盒前后两端中部，所述除盐覆盖切割主机与滑杆采用间隙配合，所述除盐覆盖切割主机包括外壳、溶液管、连接管、分液管、加液除盐机构、伸缩切割机构、滑槽，所述外壳呈回字形结构，所述外壳内部左右两端分别设有溶液管，所述溶液管与连接管相连接，所述连接管与分液管相连接，所述分液管固定安装在加液除盐机构首端，所述加液除盐机构末端与安装在外壳内部并且与接线盒外表面相贴合，所述伸缩切割机构共设有两个并且固定安装在外壳上下两端中部，所述伸缩切割机构与切割导轨采用间隙配合，所述滑槽与滑杆采用间隙配合，加液除盐机构共设有十二个并且与接线盒外表面完全接触，溶液管内部存放的溶液为丙三醇溶液。

进一步地，所述加液除盐机构包括固定板、伸缩软管、毛细管、刮除刀具，所述固定板固定安装在外壳内部，所述伸缩软管首端固定安装在固定板上，所述伸缩软管末端设有刮除刀具，所述毛细管首端与分液管相连接，所述毛细管贯穿于伸缩软管内部，所述毛细管末端位于刮除刀具左右两端，毛细管共设有六根，将丙三醇溶液喷射到接线盒外表面上。

进一步地，所述伸缩切割机构包括光杆、限位块、连接刀把、弹射刀具，所述光杆共设有两个，所述光杆通过嵌入方式安装在连接刀把内部并且采用间隙配合，所述限位块焊接于光杆底端，所述连接刀把底端设有弹射刀具，所述弹射刀具与切割导轨采用间隙配合，弹射刀具呈菱形结构并且底端较为尖锐，可以有效的对海草进行切割。

进一步地，所述弹射刀具包括切割刀尖、推杆、固定轨迹块、连接长板、延伸刀片，所述切割刀尖顶端与连接刀把低端相焊接并且为一体化结构，所述推杆共设有两个并且安装在切割刀尖内部，所述推杆贯穿于固定轨迹块内部并且采用间隙配合，所述固定轨迹块固定安装在切割刀尖内部，所述推杆与连接长板固定连接，所述延伸刀片共设有二十一个并且均匀分布在连接长板上。

本发明的有益效果在于：通过溶液管将丙三醇溶液从加液除盐机构喷射到接线盒外表面上，加快盐的溶解，接着除盐覆盖切割主机通过滑杆与滑槽的配合，在接线盒外部进行滑动，这时加液除盐机构对接线盒外表面进行盐分刮除，降低接线盒的重量，确保光缆连接处不会发生松动；同时如果接线盒外部缠绕着海草，这时除盐覆盖切割主机内部的伸缩切割机构进行伸出，对接线盒外部缠绕的海草进行切割，确保接线盒能被轻松的打开，进行维修。

附图说明

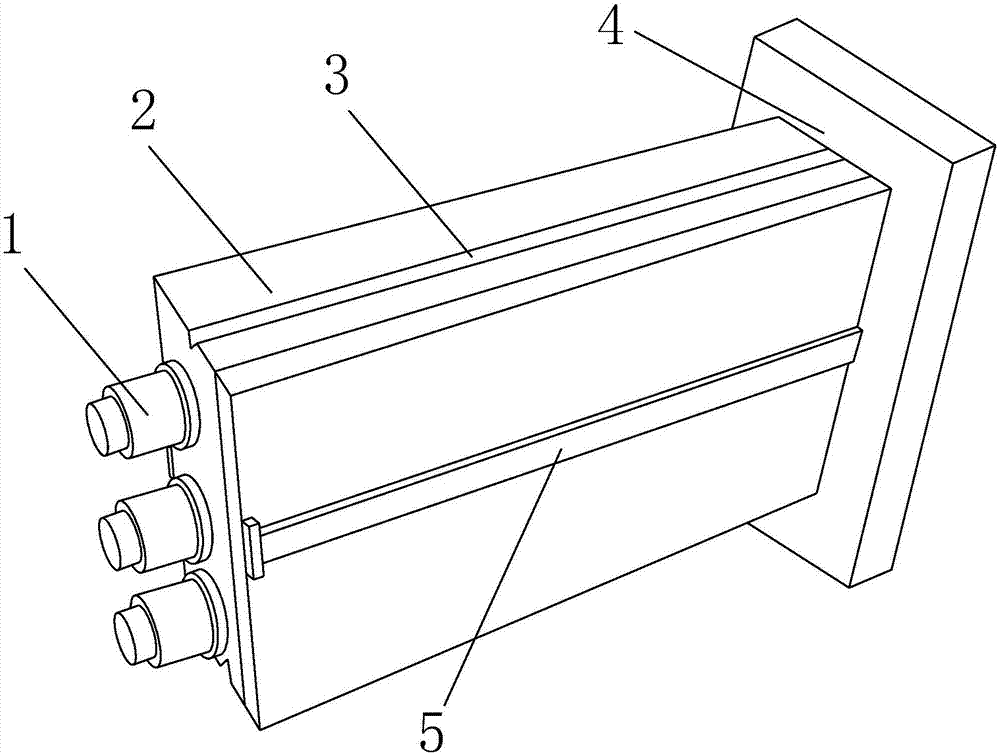

图1为本发明一种海底除盐覆盖光缆敷设接线盒的结构示意图。

图2为本发明一种除盐覆盖切割主机的结构示意图。

图3为本发明一种加液除盐机构的侧视剖面图。

图4为本发明一种伸缩切割机构的正视剖面图。

图5为本发明一种弹射刀具的正视剖面图。

图6为本发明一种弹射刀具的侧视图。

图中：光缆接线端-1、接线盒-2、切割导轨-3、除盐覆盖切割主机-4、滑杆-5、外壳-41、溶液管-42、连接管-43、分液管-44、加液除盐机构-45、伸缩切割机构-46、滑槽-47、固定板-451、伸缩软管-452、毛细管-453、刮除刀具-454、光杆-461、限位块-462、连接刀把-463、弹射刀具-464、切割刀尖-4641、推杆-4642、固定轨迹块-4643、连接长板-4644、延伸刀片-4645。

具体实施方式

实施例

请参阅图1-图6，本发明一种海底除盐覆盖光缆敷设接线盒，其结构包括光缆接线端1、接线盒2、切割导轨3、除盐覆盖切割主机4、滑杆5，所述光缆接线端1共设有三个并且固定安装在接线盒2左右两端，所述接线盒2上下两端中部设有切割导轨3，所述除盐覆盖切割主机4安装在接线盒2外部并且相贴合，所述滑杆5焊接于接线盒2前后两端中部，所述除盐覆盖切割主机4与滑杆5采用间隙配合，所述除盐覆盖切割主机4包括外壳41、溶液管42、连接管43、分液管44、加液除盐机构45、伸缩切割机构46、滑槽47，所述外壳41呈回字形结构，所述外壳41内部左右两端分别设有溶液管42，所述溶液管42与连接管43相连接，所述连接管43与分液管44相连接，所述分液管44固定安装在加液除盐机构45首端，所述加液除盐机构45末端与安装在外壳41内部并且与接线盒2外表面相贴合，所述伸缩切割机构46共设有两个并且固定安装在外壳41上下两端中部，所述伸缩切割机构46与切割导轨3采用间隙配合，所述滑槽47与滑杆5采用间隙配合，加液除盐机构45共设有十二个并且与接线盒2外表面完全接触，溶液管42内部存放的溶液为丙三醇溶液。

所述加液除盐机构45包括固定板451、伸缩软管452、毛细管453、刮除刀具454，所述固定板451固定安装在外壳41内部，所述伸缩软管452首端固定安装在固定板451上，所述伸缩软管452末端设有刮除刀具454，所述毛细管453首端与分液管44相连接，所述毛细管453贯穿于伸缩软管452内部，所述毛细管453末端位于刮除刀具454左右两端，毛细管453共设有六根，将丙三醇溶液喷射到接线盒2外表面上。

所述伸缩切割机构46包括光杆461、限位块462、连接刀把463、弹射刀具464，所述光杆461共设有两个，所述光杆461通过嵌入方式安装在连接刀把463内部并且采用间隙配合，所述限位块462焊接于光杆461底端，所述连接刀把463底端设有弹射刀具464，所述弹射刀具464与切割导轨3采用间隙配合，弹射刀具464呈菱形结构并且底端较为尖锐，可以有效的对海草进行切割。

所述弹射刀具464包括切割刀尖4641、推杆4642、固定轨迹块4643、连接长板4644、延伸刀片4645，所述切割刀尖4641顶端与连接刀把463低端相焊接并且为一体化结构，所述推杆4642共设有两个并且安装在切割刀尖4641内部，所述推杆4642贯穿于固定轨迹块4643内部并且采用间隙配合，所述固定轨迹块4643固定安装在切割刀尖4641内部，所述推杆4642与连接长板4644固定连接，所述延伸刀片4645共设有二十一个并且均匀分布在连接长板4644上。

参见图3，刮除刀具454呈等边梯形结构，可以进行来回刮除盐分，并且刮除端设有倒圆角，对盐分进行刮除的时候，确保刮除刀具454不会对接线盒2表面造成刮伤。

参见图4，切割刀尖4641呈菱形结构，并且与切割导轨3相匹配，在对海草进行切割的过程中切割刀尖4641在切割导轨3内部进行滑动，避免切割到接线盒2。

参见图5，延伸刀片4645呈等腰三角形结构，延伸刀片4645均匀分布在切割刀尖4641两侧，通过延伸刀片4645可以对细小的海草进行切割。

本发明使用方式与作用：通过光缆接线端1连接光缆，接线盒2存放在海底，存放时间久了，接线盒2外表面覆盖着一层厚厚的盐分，这时通过溶液管42排放丙三醇溶液，并且通过连接管43将丙三醇溶液排到各个分液管44内部，这时通过分液管44将丙三醇溶液通过毛细管453喷射到接线盒2外表面上，丙三醇溶液可以加快盐分溶解，接着通过除盐覆盖切割主机4上的滑槽47与滑杆5的配合使用，使得除盐覆盖切割主机4在接线盒2外表面进行滑动，这时刮除刀具454对接线盒2外表面的盐分进行刮除，刮除刀具454可以进行来回刮除，确保盐分刮除干净，接线盒2保持原本的重量，避免接线盒2过重下沉，确保光缆连接处不会发生松动；通过如果接线盒2外部缠绕有海草，除盐覆盖切割主机4在滑动的过程中就会发生阻碍，这时连接刀把463在光杆461进行伸出，通过限位块462起到限位的作用，这时弹射刀具464下降到与切割导轨3相匹配的位置上，同时推杆4642在固定轨迹块4643内部进行移动，将连接长板4644从切割刀尖4641两侧弹出，这时延伸刀片4645伸出切割刀尖4641两侧，通过切割刀尖4641对底端的海草进行切割，同时延伸刀片4645对两侧细小的海草进行切割，确保海草被切除，确保接线盒能被轻松的打开，进行维修。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
