技术领域

本实用新型涉及矿石筛选技术领域，更具体地说，涉及一种煤矿石破碎筛选装置。

背景技术

煤矿石在出矿时需要进行筛选，将煤渣筛选出来，在筛选时需要使用煤矿筛选机，现有煤矿筛选机在筛选之前需要使用破碎机将体积较大的煤矿石破碎后才可以进行筛选，且投放需要筛选的煤矿石时不方便，本实用新型针对以上问题提出了一种新的解决方案。

实用新型内容

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种煤矿石破碎筛选装置，以解决背景技术中所提到的技术问题。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种煤矿石破碎筛选装置，包括主体，所述主体的上表面固定有第一电机，所述第一电机的输出端固定有转轮，所述转轮的外表面固定有破碎刀，所述主体的一侧面设置有投料机构，所述投料机构包括有输送带、挡板、侧板、第二电机和支腿，所述侧板的内侧固定有挡板，所述挡板的一端固定有输送带，所述侧板底端的一端固定有第二电机，所述侧板的两端面均固定有支腿，所述主体的内部依次固定有第一滤网和第二滤网，所述主体的一端设置有第一排放口，所述主体的另一端设置有第二排放口，所述第二滤网的下端放置有煤渣收纳盒，所述煤渣收纳盒的一侧焊接有拉手。

优选的是，所述主体底端的四个端角均固定有转向轮。

在上述任一方案中优选的是，所述第一滤网与主体内壁一端的夹角度数为九十五度，所述第二滤网与内壁一端的夹角度数为八十五度。

在上述任一方案中优选的是，所述第二电机的输出端固定有转轴，所述转轴的外表面与输送带贴合。

在上述任一方案中优选的是，所述第一滤网的表面开设有第一筛选孔，所述第二滤网的表面开设有第二筛选孔。

在上述任一方案中优选的是，所述第一滤网与第二滤网的顶端均固定有限位块。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本实用新型将需要进行筛选破碎的煤矿石倒在投料机构上，之后启动装置，在第二电机的作用下使得转轴转动起来，带动输送带转动，同时煤矿时能够在挡板的作用下被输送至投料机构的顶端，最终落入到主体的最上方，且转轮能够在第一电机的作用下转动起来，在煤矿石落入到两个转轮的夹角处后能够在破碎刀的作用下被夹碎，进而使得装置能够更加快速便捷的投放煤矿石，且能够对煤矿石进行破碎；

(2)本实用新型夹碎的煤矿石会落入到第一滤网上，而大小合适的煤矿石能够的能够落入到第二滤网上，而剩余的体积较大的会从第一排放口处排出，落入到第二滤网表面的煤矿石会从第二排放口处排出，而煤渣会落入到煤渣收纳盒内，筛选完毕后可通过拉手将煤渣收纳盒取出，将煤渣收纳盒内的煤渣倾倒出即可，进而使得装置能够将体积过大的煤矿石以及煤渣过滤出去，而体积较大的煤矿石能够进行二次粉碎。

附图说明

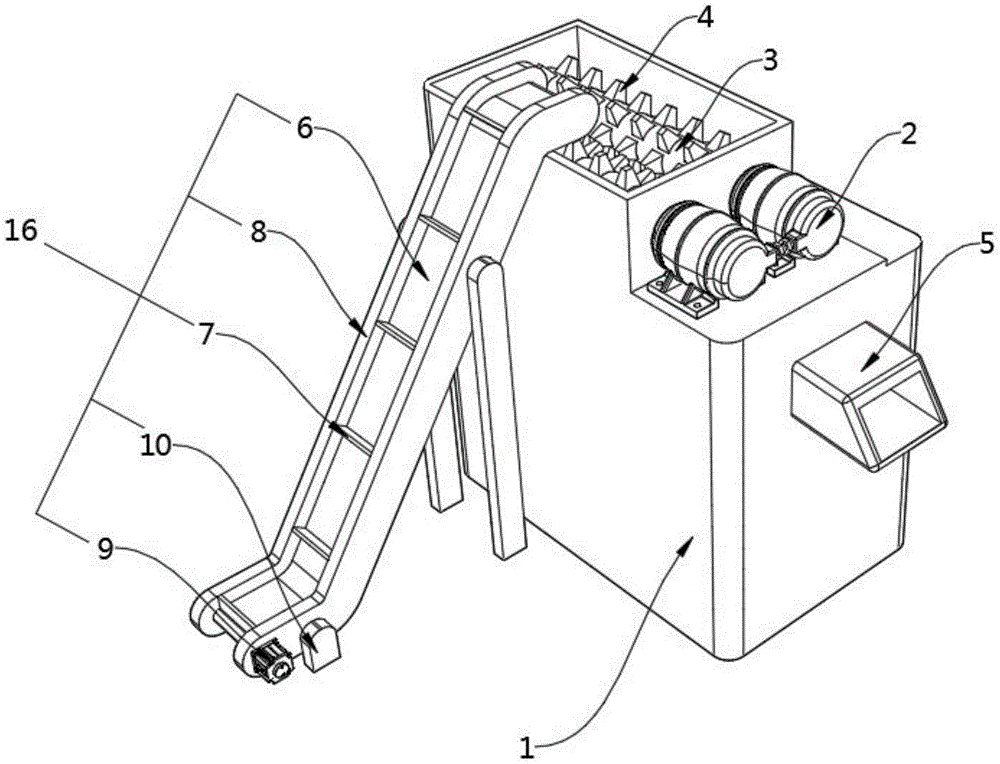

图1为本实用新型一侧的结构示意图；

图2为本实用新型另一侧的结构示意图；

图3为本实用新型整体的剖面图。

图中标号说明：

1、主体；2、第一电机；3、转轮；4、破碎刀；5、第一排放口；6、输送带；7、挡板；8、侧板；9、第二电机；10、支腿；11、煤渣收纳盒；12、拉手；13、第二排放口；14、第一滤网；15、第二滤网；16、投料机构。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通，对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

具体实施例：

请参阅图1-3，一种煤矿石破碎筛选装置，包括主体1，主体1的上表面固定有第一电机2，第一电机2的输出端通过平键固定有转轮3，转轮3的外表面焊接有破碎刀4，主体1的一侧面设置有投料机构16，投料机构16包括有输送带6、挡板7、侧板8、第二电机9和支腿10，侧板8的内侧固定有挡板7，挡板7的一端固定有输送带6，侧板8底端的一端固定有第二电机9，侧板8的两端面均固定有支腿10，主体1的内部依次固定有第一滤网14和第二滤网15，主体1的一端设置有第一排放口5，主体1的另一端设置有第二排放口13，第二滤网15的下端放置有煤渣收纳盒11，煤渣收纳盒11的一侧焊接有拉手12。

在本实施例中，为了更加方便取出煤渣，主体1底端的四个端角均固定有转向轮。

在本实施例中，为了能够更加便于过滤以及排出煤矿石，第一滤网14与主体1内壁一端的夹角度数为九十五度，第二滤网15与内壁一端的夹角度数为八十五度。

在本实施例中，为了投料机构16能够正常工作，第二电机9的输出端固定有转轴，转轴的外表面与输送带6贴合。

在本实施例中，为了能够更加便于过滤煤渣以及体积过大的煤矿石，第一滤网14的表面开设有第一筛选孔，第二滤网15的表面开设有第二筛选孔。

在本实施例中，为了使得煤矿石能够正常从排放口中排出，第一滤网14与第二滤网15的顶端均固定有限位块。

工作原理：

在使用时，将需要进行筛选破碎的煤矿石倒在投料机构16上，之后启动装置，在第二电机9的作用下使得转轴转动起来，带动输送带6转动，同时煤矿时能够在挡板7的作用下被输送至投料机构16的顶端，最终落到主体1的最上方，且转轮3能够在第一电机2的作用下转动起来，在煤矿石落入到两个转轮3的夹角处后能够在破碎刀4的作用下被夹碎，之后落入到第一滤网14上，落入到第一滤网14后的大小合适的煤矿石能够的能够落入到第二滤网15上，而剩余的体积较大的会从第一排放口5处排出，排出的煤矿石可进行二次粉碎，落入到第二滤网15表面的煤矿石会从第二排放口13处排出，而煤渣会落入到煤渣收纳盒11内，筛选完毕后可通过拉手12将煤渣收纳盒11取出，将煤渣收纳盒11内的煤渣倾倒出即可。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
