技术领域：

本实用新型涉及发射机的技术领域，更具体地说涉及一种广播调频发射机的散热壳体。

背景技术：

发射机主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波；即是可以将信号按一定频率发射出去的装置。广播调频发射机是常见的一种发射机，目前一些调频发射机上只设有出风孔，调频发射机内部固定有散热风扇，通过散热风扇向外界排风散热或者利用外界的温度实现高频发射机的散热；但利用散热风扇进行散热，势必会将灰尘吸入调频发射机内，灰尘积聚在发射机内部的电子元件上会影响发射机的性能，从而需要寻找其他的散热结构。

实用新型内容：

本实用新型的目的就是针对现有技术之不足，而提供了一种广播调频发射机的散热壳体，其能利用铝质壳体集合外部的散热翅片满足发射机的散热效果，从而可以避免灰尘进入发射机内部。

为实现上述目的，本实用新型采用的技术方案如下：

一种广播调频发射机的散热壳体，包括矩形的铝质壳体，铝质壳体内壁的四角成型有凸条，凸条的前端面上成型有螺纹连接孔，铝质壳体外侧的上端面和两侧壁上分别成型有若干散热翅片，铝质壳体内侧下底面的两侧成型有两个斜置并相对的限位卡条，所述的铝质壳体内插接有陶瓷绝缘基板，陶瓷绝缘基板下端面上成型有两根直角梯形的插条，插条插接在限位卡条之间并分别抵靠在限位卡条的内侧壁上；所述限位卡条之间的铝质壳体内侧下底面上成型有若干个贯穿铝质壳体下端面的定位螺纹孔，定位螺纹孔螺接有螺钉，螺钉的末端抵靠在陶瓷绝缘基板的下端面上。

优选的，所述的陶瓷绝缘基板上成型有若干个安装孔。

优选的，所述的散热翅片均匀分布在铝质壳体的上端面和两侧壁上。

优选的，所述铝质壳体下端面的四角成型有垫脚的底部螺纹孔。

优选的，所述铝质壳体的后端面上成型有连通铝质壳体内腔的电源线过孔。

优选的，所述铝质壳体的电源线过孔内插接电源线的线扣。

本实用新型的有益效果在于：其能利用铝质壳体集合外部的散热翅片满足发射机的散热效果，从而可以避免灰尘进入发射机内部；同时采用陶瓷绝缘基板固定电路板，实现铝质壳体的绝缘隔离，避免铝质壳体导电。

附图说明：

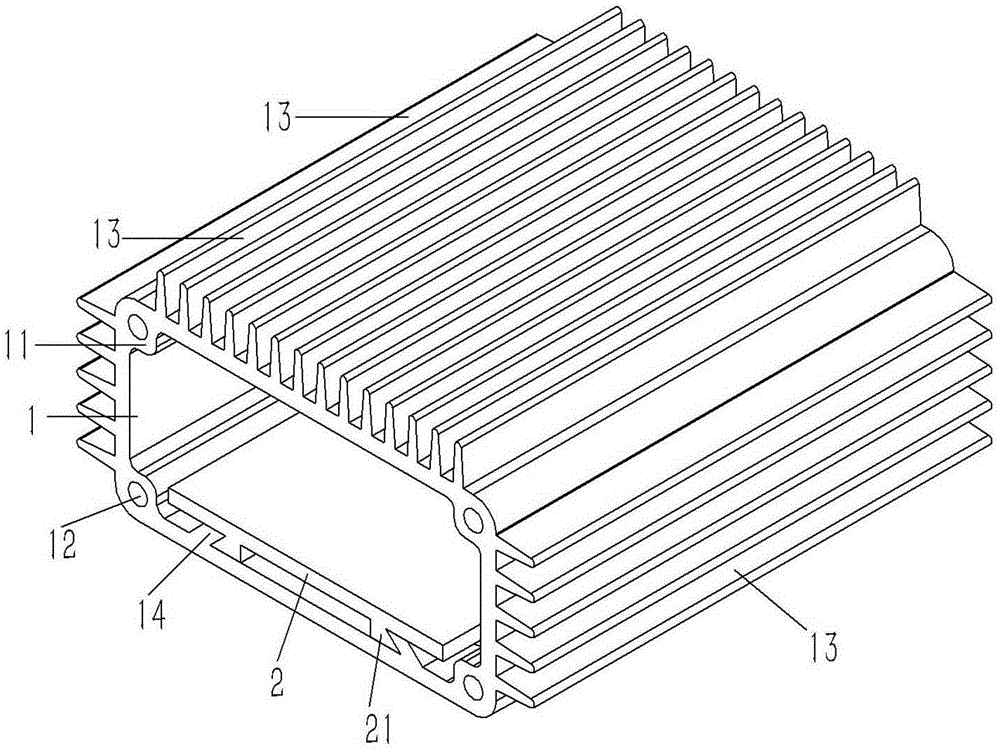

图1为本实用新型立体的结构示意图；

图2为本实用新型另一角度的立体结构示意图；

图3为本实用新型正视的结构示意图。

图中：1、铝质壳体；11、凸条；12、螺纹连接孔；13、散热翅片；14、限位卡条；15、电源线过孔；16、定位螺纹孔；17、底部螺纹孔；2、陶瓷绝缘基板；21、插条。

具体实施方式：

实施例：见图1、2、3所示，一种广播调频发射机的散热壳体，包括矩形的铝质壳体1，铝质壳体1内壁的四角成型有凸条11，凸条11的前端面上成型有螺纹连接孔12，铝质壳体1外侧的上端面和两侧壁上分别成型有若干散热翅片13，铝质壳体1内侧下底面的两侧成型有两个斜置并相对的限位卡条14，所述的铝质壳体1内插接有陶瓷绝缘基板2，陶瓷绝缘基板2下端面上成型有两根直角梯形的插条21，插条21插接在限位卡条14之间并分别抵靠在限位卡条14的内侧壁上；所述限位卡条14之间的铝质壳体1内侧下底面上成型有若干个贯穿铝质壳体1下端面的定位螺纹孔16，定位螺纹孔16螺接有螺钉，螺钉的末端抵靠在陶瓷绝缘基板2的下端面上。

优选的，所述的陶瓷绝缘基板2上成型有若干个安装孔。

优选的，所述的散热翅片13均匀分布在铝质壳体1的上端面和两侧壁上。

优选的，所述铝质壳体1下端面的四角成型有垫脚的底部螺纹孔17。

优选的，所述铝质壳体1的后端面上成型有连通铝质壳体1内腔的电源线过孔15。

优选的，所述铝质壳体1的电源线过孔15内插接电源线的线扣。

工作原理：本实用新型为广播调频发射机上的散热壳体，它能利用铝质壳体1集合外部的散热翅片13满足发射机的散热效果，从而代替风扇散热，则可以避免灰尘进入发射机内部；同时采用陶瓷绝缘基板2固定电路板，实现铝质壳体1的绝缘隔离，避免铝质壳体导电；

而且陶瓷绝缘基板2和铝质壳体1之间安装方便，安装时可以先将电子元件安装在陶瓷绝缘基板2上，完成后将陶瓷绝缘基板2插套铝质壳体1内，通过定位螺纹孔16内的螺钉紧固实现，陶瓷绝缘基板2与铝质壳体1之间的固定。

所述实施例用以例示性说明本实用新型，而非用于限制本实用新型。任何本领域技术人员均可在不违背本实用新型的精神及范畴下，对所述实施例进行修改，因此本实用新型的权利保护范围，应如本实

用新型的权利要求所列。
