技术领域

本实用新型涉及配电柜技术领域，具体为一种方便排布线缆的配电柜。

背景技术

配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备；然而配电柜进出电缆较多，现有的配电柜看起来非常凌乱，工作人员面对错综复杂的线路无从下手，很难快速的寻找对应的电缆的位置，因此，需要一种方便排布线缆的配电柜。

实用新型内容

本实用新型的目的在于提供一种方便排布线缆的配电柜，以解决上述背景技术中提出现有的配电柜看起来非常凌乱，工作人员面对错综复杂的线路无从下手，很难快速的寻找对应的电缆的位置的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便排布线缆的配电柜，包括柜体、铰链和挡板，所述柜体内固定安装有框架，且框架中端开设有置放区，所述置放区中端安装有固定架，且固定架外侧预设有固定件，所述框架上端活动连接有收束板，且柜体左右两端活动安装有铰链，所述铰链左端活动安装有左柜门，且铰链右端活动安装有右柜门，所述框架前端活动安装有挡板，且挡板上下两端安装有倒钩，所述框架内安装有固定块，且收束板下端活动安装有弹簧，所述收束板上端固定连接有凸块，且收束板前端安装有第一收束圈，并且固定件后端安装有第二收束圈，所述框架内开设有线路通道。

优选的，所述框架内等间距分布有置放区，且框架内等间距分布有固定架，所述固定架外侧等间距分布有固定件，且固定件通过固定架与框架构成固定结构。

优选的，所述框架内部为空心结构，且框架内等间距分布有线路通道，所述线路通道周长大于置放区周长。

优选的，所述框架外侧上端等间距分布有收束板，且收束板内等间距分布有弹簧，所述收束板上端等间距分布有凸块。

优选的，所述倒钩与固定块为吻合连接，且倒钩与固定块构成固定结构。

与现有技术相比，本实用新型的有益效果是：该方便排布线缆的配电柜，

1.通过在框架外侧开设多个线口，使电气设备的线缆可以对四个方向进行排布，线路更容易进行分类，从而使线缆不再错综复杂，减少了工作人员的施工难度；

2.通过控制收束板上的凸块，使第一收束圈与第二收束圈可以对线缆进行排布收束，通过弹簧复位对线缆进行固定，从而使线缆整齐有序的排布在置放区内；

3.通过倒钩与固定块的配合，使挡板与框架可以进行活动安装，挤压挡板上下两端，可以使倒钩脱离固定块，从而使拆卸与安装工作不需要工具，减少了工作人员的工作难度。

附图说明

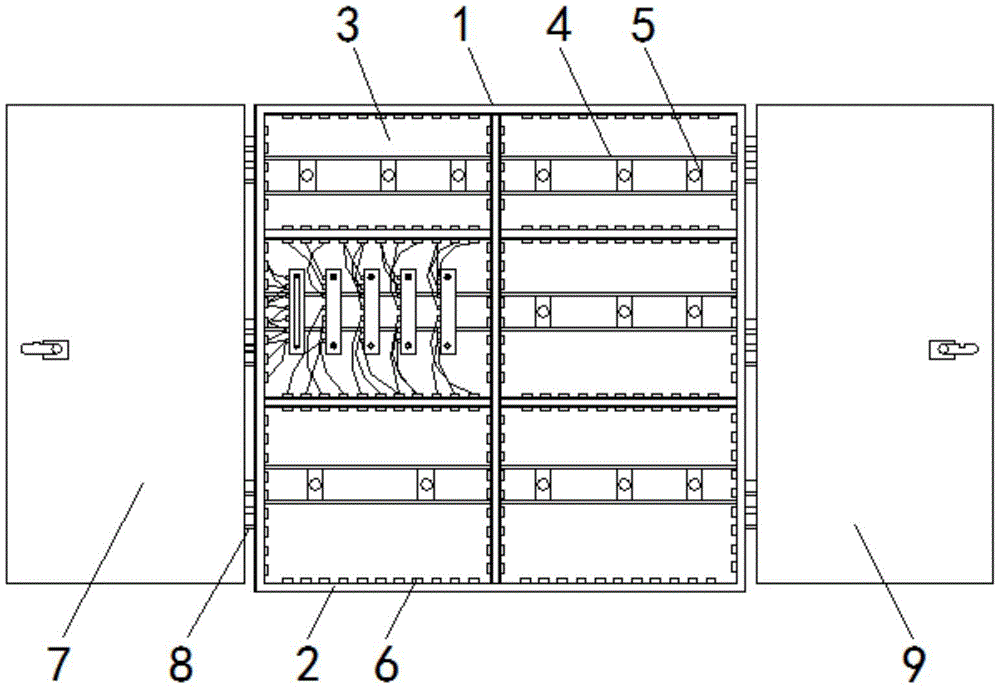

图1为本实用新型正视结构示意图；

图2为本实用新型挡板结构示意图；

图3为本实用新型收束板结构示意图；

图4为本实用新型线路通道结构示意图。

图中：1、柜体；2、框架；3、置放区；4、固定架；5、固定件；6、收束板；7、左柜门；8、铰链；9、右柜门；10、挡板；11、倒钩；12、固定块；13、弹簧；14、凸块；15、第一收束圈；16、第二收束圈；17、线路通道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便排布线缆的配电柜，包括柜体1、铰链8和挡板10，柜体1内固定安装有框架2，且框架2中端开设有置放区3，置放区3中端安装有固定架4，且固定架4外侧预设有固定件5，框架2上端活动连接有收束板6，且柜体1左右两端活动安装有铰链8，铰链8左端活动安装有左柜门7，且铰链8右端活动安装有右柜门9，框架2前端活动安装有挡板10，且挡板10上下两端安装有倒钩11，框架2内安装有固定块12，且收束板6下端活动安装有弹簧13，收束板6上端固定连接有凸块14，且收束板6前端安装有第一收束圈15，并且固定件5后端安装有第二收束圈16，框架2内开设有线路通道17。

框架2内等间距分布有置放区3，且框架2内等间距分布有固定架4，固定架4外侧等间距分布有固定件5，且固定件5通过固定架4与框架2构成固定结构，电气设备可以通过固定件5悬挂在固定架4上，从而提高电气设备的稳定性；

框架2内部为空心结构，且框架2内等间距分布有线路通道17，线路通道17周长大于置放区3周长，从而使置放区3内的电器设备可以对四个方向进行排线，使线缆不再错综复杂，减小了工作人员的施工难度；

框架2外侧上端等间距分布有收束板6，且收束板6内等间距分布有弹簧13，收束板6上端等间距分布有凸块14，第一收束圈15和第二收束圈16通过弹簧13进行伸缩，卡紧凸块14使第一收束圈15与第二收束圈16交错，松开凸块14使第一收束圈15与第二收束圈16复位，从而方便对线缆进行收束固定；

倒钩11与固定块12为吻合连接，且倒钩11与固定块12构成固定结构，从而使挡板10不需要工具就可以进行安装与拆卸，增加了拆装的便捷性。

工作原理：在使用该方便排布线缆的配电柜时，首先将电气设备在固定架4通过固定件5进行固定，打开收束板6对电气设备下端线缆通过凸块14挤压弹簧13伸缩控制第一收束圈15与第二收束圈16进行排布与收束，线缆可以在线路通道17内进行延伸，置放区3四个方向均开设有线路口，悬挂在固定架4上的电气设备可以对四个方向进行排线，线路口外侧可贴标分类，从而对线路更加容易辨识，挡板10通过带有角度的倒钩11滑进固定块12一端进行固定，挡板10为塑料结构，通过挤压挡板10上下两端，使倒钩11之间距离缩小，从而可以滑脱凸块14，使拆卸与安装工作不需要工具即可完成，极大的减少了工作人员拆装难度的同时也方便了对配电柜线缆的检查工作，从而线路更容易进行分类，使线缆不再错综复杂，减少了工作人员的施工难度的同时增加了整体的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
