技术领域

本实用新型涉及配电柜技术领域，具体为一种具有容纳收集电缆的配电柜。

背景技术

配电柜是一种生活中常常在随处都能够见到的设备，配电柜作为一级配电设备，而配电柜能够对负荷进行控制和保护，起到良好的用电作用，但是该配电柜却具有一些缺点：

其一，普遍的配电柜内部均设有许多的热继电器、交流接触器、熔断器和互感器等等元件，而此些元件均连接有许多的电缆，从而使得配电柜内部会存有许多的杂乱的电缆，影响维修和使用；

其二，因配电柜的内部会设有许多的电器元件，在电器元件运行时，会产生热量，而配电柜的为封闭式的箱体，使得配电柜无法自行进行散热。

实用新型内容

本实用新型的目的在于提供一种具有容纳收集电缆的配电柜，以解决上述背景技术中提出的不具有容纳手机电缆的功能；不方便对电器元件进行散热的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有容纳收集电缆的配电柜，包括配电柜主体、热继电器、固定块、顶盖和排水口，所述配电柜主体的内表面固定设置有热继电器，且热继电器的下端表面连接有电缆本体，所述配电柜主体的内表面固定设置有固定块，且固定块的外表面被第一圆弧块贯穿，且第一圆弧块的外表面连接有压缩弹簧，并且压缩弹簧的末端固定在固定块的外表面，所述第一圆弧块的底表面连接有第二圆弧块，且第二圆弧块的末端连接有方形块，并且方形块的外表面连接有导向杆，所述导向杆的末端连接在凸块底端外表面，且凸块的顶端贯穿固定块的外表面，所述配电柜主体的顶端外表面开设有通风孔，且配电柜主体的顶端外表面固定设置有连接块，并且连接块的下表面连接有方形板，所述方形板的外表面固定连接有连接弹簧，且连接弹簧的顶端固定设置在连接块的下表面，所述配电柜主体的顶表面固定设置有顶盖，且顶盖的上表面开设有蓄水池，并且蓄水池的上端内表面固定连接有过滤板，所述蓄水池的内表面放置有气囊，且蓄水池的下表面连接有导水管，所述导水管的下表面连接有排水口，且排水口的开设在配电柜主体的底端。

优选的，所述第一圆弧块的内表面与电缆本体的外表面相贴合，且第一圆弧块与固定块构成转动结构，并且第一圆弧块与第二圆弧块为滑动结构。

优选的，所述导向杆分别与方形块和凸块构成转动结构，且导向杆与方形块均与固定块构成滑动结构。

优选的，所述通风孔与连接块关于配电柜主体的纵向中心线对称分布，且连接块与方形板构成转动结构，并且连接块通过连接弹簧与方形板构成弹性结构。

优选的，所述蓄水池与气囊构成滑动结构，且蓄水池的下表面等间距分布有导水管，并且导水管的外表面与热继电器的外表面相贴合。

与现有技术相比，本实用新型的有益效果是：该具有容纳收集电缆的配电柜，

1.可通过按压凸块使得第一圆弧块转动，将电缆塞入到第一圆弧块中，之后松开凸块，即可使得第一圆弧块在压缩弹簧的作用下对电缆进行包裹，起到防止电缆杂乱的作用，方便操作者进行维修或者操作使用；

2.当蓄水池内部收集一部分雨水后，气囊会在雨水的作用下浮起，使得雨水进入导水管中，通过水的流动带走热继电器所产生的热量再从排水口排出，达到利用雨水产生散热的效果；

3.当配电柜主体的压力过大时，气压会通过通风孔挤压方形板，当气压的力大于连接弹簧的力时，方形板则会打开，使得气压从通风孔被排出，达到定时泄气的作用。

附图说明

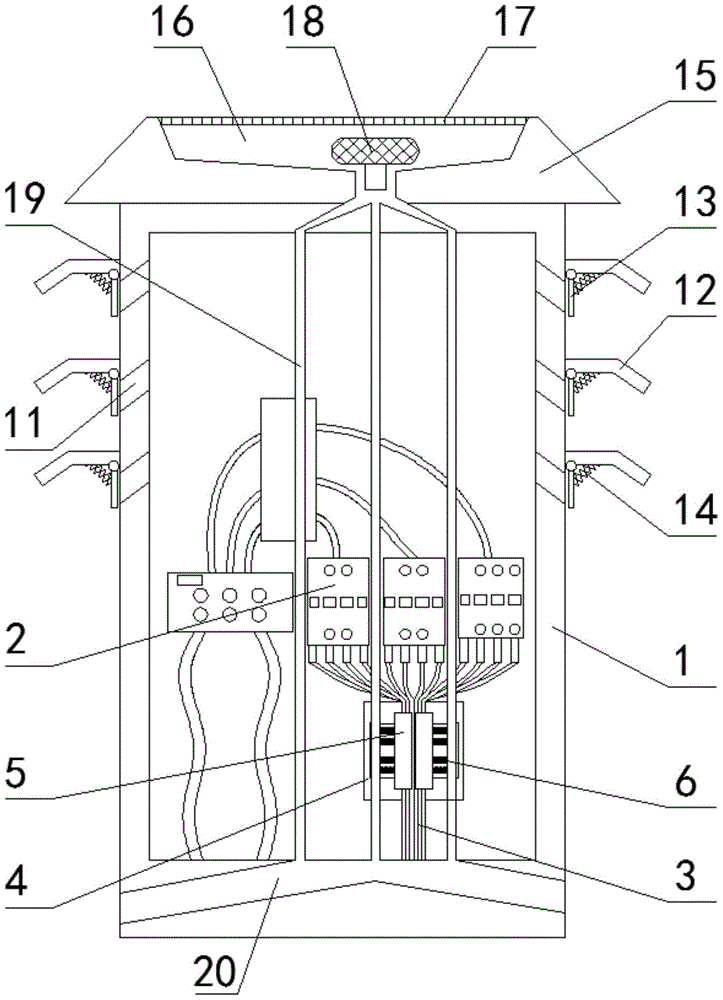

图1为本实用新型整体正剖视结构示意图；

图2为本实用新型整体侧剖视结构示意图；

图3为本实用新型固定块俯剖视结构示意图。

图中：1、配电柜主体；2、热继电器；3、电缆本体；4、固定块；5、第一圆弧块；6、压缩弹簧；7、第二圆弧块；8、方形块；9、导向杆；10、凸块；11、通风孔；12、连接块；13、方形板；14、连接弹簧；15、顶盖；16、蓄水池；17、过滤板；18、气囊；19、导水管；20、排水口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供技术方案：一种具有容纳收集电缆的配电柜，包括配电柜主体1、热继电器2、电缆本体3、固定块4、第一圆弧块5、压缩弹簧6、第二圆弧块7、方形块8、导向杆9、凸块10、通风孔11、连接块12、方形板13、连接弹簧14、顶盖15、蓄水池16、过滤板17、气囊18、导水管19和排水口20，配电柜主体1的内表面固定设置有热继电器2，且热继电器2的下端表面连接有电缆本体3，配电柜主体1的内表面固定设置有固定块4，且固定块4的外表面被第一圆弧块5贯穿，且第一圆弧块5的外表面连接有压缩弹簧6，并且压缩弹簧6的末端固定在固定块4的外表面，第一圆弧块5的底表面连接有第二圆弧块7，且第二圆弧块7的末端连接有方形块8，并且方形块8的外表面连接有导向杆9，导向杆9的末端连接在凸块10底端外表面，且凸块10的顶端贯穿固定块4的外表面，配电柜主体1的顶端外表面开设有通风孔11，且配电柜主体1的顶端外表面固定设置有连接块12，并且连接块12的下表面连接有方形板13，方形板13的外表面固定连接有连接弹簧14，且连接弹簧14的顶端固定设置在连接块12的下表面，配电柜主体1的顶表面固定设置有顶盖15，且顶盖15的上表面开设有蓄水池16，并且蓄水池16的上端内表面固定连接有过滤板17，蓄水池16的内表面放置有气囊18，且蓄水池16的下表面连接有导水管19，导水管19的下表面连接有排水口20，且排水口20的开设在配电柜主体1的底端。

第一圆弧块5的内表面与电缆本体3的外表面相贴合，且第一圆弧块5与固定块4构成转动结构，并且第一圆弧块5与第二圆弧块7为滑动结构，导向杆9分别与方形块8和凸块10构成转动结构，且导向杆9与方形块8均与固定块4构成滑动结构，当按压凸块10，凸块10会通过导向杆9推动方形块8，从而方形块8则会通过第二圆弧块7带动第一圆弧块5进行转动。

通风孔11与连接块12关于配电柜主体1的纵向中心线对称分布，且连接块12与方形板13构成转动结构，并且连接块12通过连接弹簧14与方形板13构成弹性结构，而当气压挤压方形板13时，在连接弹簧14作用下的方形板13则会产生转动，使得气压能够通过通风孔11排出，达到泄气的效果。

蓄水池16与气囊18构成滑动结构，且蓄水池16的下表面等间距分布有导水管19，并且导水管19的外表面与热继电器2的外表面相贴合，当蓄水池16的水收集到一定的量后，气囊18则会上升，让雨水流入到导水管19，使得热继电器2的热量随着雨水被排出，达到散热的效果。

工作原理：在使用该具有容纳收集电缆的配电柜时，根据图1和图3，可通过按压凸块10，使得凸块10带动导向杆9的顶端向下滑动，从而使得导向杆9的顶端推动方形块8在固定块4中滑动，当方形块8滑动时会拉扯第二圆弧块7，使得第二圆弧块7带动第一圆弧块5进行转动，之后将需要收集的电缆本体3塞入到第一圆弧块5中时，即可松开凸块10，使得第一圆弧块5在压缩弹簧6的作用下并拢，形成图3，此时即达到了对电缆本体3进行容纳手机的效果；

而在配电柜主体1日常使用时，根据图1和图2，当配电柜主体1内部的气压过满时，气压会挤压连接块12上的方形板13，当方形板13受到挤压的力大于连接弹簧14的力时则会发生转动，从而气压则会通过通风孔11排出，达到定时泄气的效果，而当在下雨天时，雨水会被过滤板17过滤在流入到顶盖15的蓄水池16中，从而达到防止颗粒进入到蓄水池16的效果，当蓄水池16中的雨水收集到一定的量时，气囊18则会在雨水的浮力下上升，从而使得蓄水池16的口被打开，雨水则会通过重力流入到导水管19中，而当导水管19中的水经过热继电器2时，雨水则会将热继电器2所产生的热量带走，而雨水则会再从排水口20排出，达到良好的散热效果，增加了整体的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
