技术领域

本实用新型涉及电力设备技术领域，具体为一种电力插排。

背景技术

随着社会的发展，数码产品成为人类不可或缺的日常生活和工作不可或缺的产品，电源插排是人们生活中常用的电器配件，也称为电源转换器。它是把多个插座集中放置在一起，从而形成的多孔插座。电源插排可供几个电器同时使用，既节省了空间又节省了线路。电源插排是带电源线和插头并且可以移动的，主要由插座头、电源线和插排主体组成。在家庭、办公场所和工作场地等处，大量使用带开关的电源插排，用开关控制插座通断电，例如在电视机和计算机位置都配有带开关的电源插排，通常插排指的是带电源线和插头且可以移动的多孔插座，而插座通常指的是固定的且大多指五孔插座。插排又称为排插，俗称拖线板，是生活必需品。随着用于生产和生活的各类电器的广泛普及，人们对电源插座的使用需求也越来越大。

目前市场上的电力插排大多是直接将插头插入插孔中进行使用的，利用通电条的弹性进行固定插头，然后这种插排会导致无法牢固固定插头的问题，尤其是在长期使用后，通电条的弹性减弱会导致插头脱落插排的问题，使人们在使用时会带来不必要的烦恼，因此现有的电力插排需要改进。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种电力插排，具备插接稳定等优点，解决了一般电力插排插接不稳的问题。

(二)技术方案

为实现上述该电力插排插接稳定的目的，本实用新型提供如下技术方案：一种电力插排，包括插排本体，所述插排本体的一侧开设有接线口，所述插排本体的内壁固定连接有密封层，所述插排本体的内壁固定连接有固线块，所述固线块的正面活动连接有固线板，所述插排本体的顶部固定连接有拿持板，所述拿持板的顶部固定连接有摩擦条，所述插排本体的另一侧固定连接有连接板，所述连接板的正面开设有连接孔，所述插排本体的内壁活动连接有接线柱，所述接线柱的顶部开设有连线孔，所述接线柱的正面活动连接接线螺丝，所述接线柱的一侧固定连接有通电条，所述通电条的正面活动连接有固定板，所述通电条的底部固定连接有限位轨道，所述限位轨道的内壁固定连接有限位板，所述限位板的顶部固定连接有底板，所述底板的顶部固定连接有弹簧，所述弹簧的一端固定连接有回力杆，所述回力杆的一端固定连接有卡紧珠，所述通电条的内部设置有挡板，所述挡板与卡紧珠活动连接。

优选的，所述插排本体的正面活动连接有面板，所述面板的正面开设有插口，且插口的数量为六个，且两个插口为一组，且三组插口的间距相同。

优选的，所述固线板的正面活动连接有固线螺丝，所述固线板通过固线螺丝与固线块活动连接。

优选的，所述摩擦条的外表面设置有防滑颗粒，且防滑颗粒为橡胶防滑颗粒。

优选的，所述通电条的数量为两个，且两个通电条以插排本体的水平中线为对称轴对称设置。

优选的，所述卡紧珠为铜卡紧珠，所述卡紧珠的直径为零点五厘米。

优选的，所述固定板的数量为六个，且六个固定板的正面均设置有四个固定螺丝。

(三)有益效果

与现有技术相比，本实用新型提供了一种电力插排，具备以下有益效果：

1、该电力插排，通过限位轨道、限位板、底板、插口、弹簧、回力杆、挡板和卡紧珠的相互配合使用，达到了插排插接稳定的目的，解决了一般电力插排插接不稳的问题，使插板长期使用后仍然能够牢固的固定插头，避免插头容易脱落而给人们带来困扰，方便人们的使用，给人们带来了更好的生活体验，提高了人们的生活质量，为人们提供了便利的生活服务。

2、该电力插排，通过固线块、固线板和固线螺丝的相互配合使用，达到了固定电线的目的，解决了电线因固定不稳容易从接线柱脱落的问题，防止接触不良而导致的短路和断路，为人们的生命安全提供了保障。

3、该电力插排，通过拿持板、摩擦条和防滑颗粒的相互配合使用，达到了插排易拿取的目的，解决了插排拿取易滑落的问题，在拿取插排时，增加接触面的摩擦了，使人们拿取插排时更加稳定。

附图说明

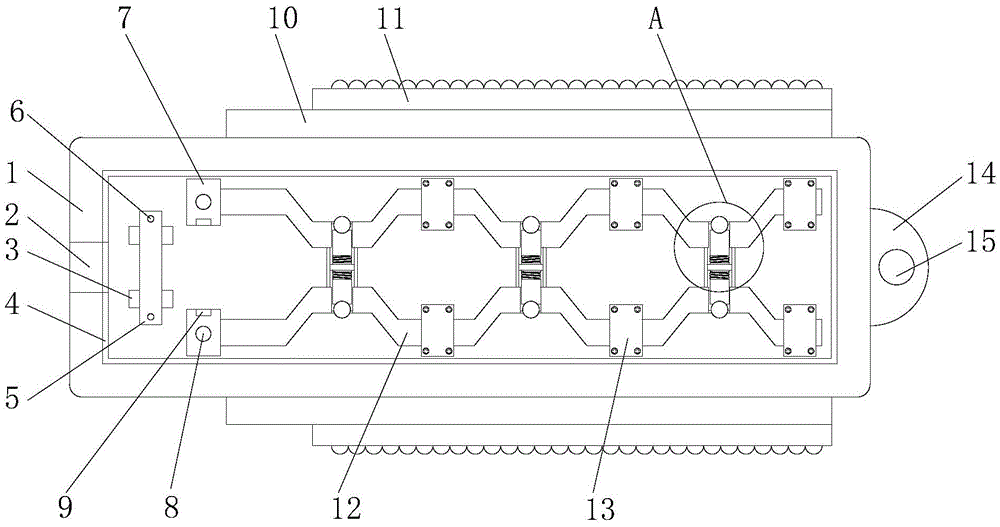

图1为本实用新型正剖图；

图2为本实用新型正视图；

图3为图1中本实用新型A处放大图。

图中：1、插排本体；2、接线口；3、固线块；4、密封层；5、固线板；6、固线螺丝；7、接线柱；8、接线螺丝；9、连线孔；10、拿持板；11、摩擦条；12、通电条；13、固定板；14、连接板；15、连接孔；16、插口；17、限位轨道；18、限位板；19、底板；20、弹簧；21、回力杆、22、挡板；23、卡紧珠；24、面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种电力插排，包括插排本体1，插排本体1的正面活动连接有面板24，面板24的正面开设有插口16，且插口16的数量为六个，且两个插口16为一组，且三组插口16的间距相同，插排本体1的一侧开设有接线口2，插排本体1的内壁固定连接有密封层4，插排本体1的内壁固定连接有固线块3，固线块3的正面活动连接有固线板5，固线板5的正面活动连接有固线螺丝6，固线板5通过固线螺丝6与固线块3活动连接，通过固线块3、固线板5和固线螺丝6的相互配合使用，达到了固定电线的目的，解决了电线因固定不稳容易从接线柱7脱落的问题，防止接触不良而导致的短路和断路，为人们的生命安全提供了保障，插排本体1的顶部固定连接有拿持板10，拿持板10的顶部固定连接有摩擦条11，摩擦条11的外表面设置有防滑颗粒，且防滑颗粒为橡胶防滑颗粒，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，通过拿持板10、摩擦条11和防滑颗粒的相互配合使用，达到了插排易拿取的目的，解决了插排拿取易滑落的问题，在拿取插排时，增加接触面的摩擦了，使人们拿取插排时更加稳定，插排本体1的另一侧固定连接有连接板14，连接板14的正面开设有连接孔15，插排本体1的内壁活动连接有接线柱7，接线柱7的顶部开设有连线孔9，接线柱7的正面活动连接接线螺丝8，接线柱7的一侧固定连接有通电条12，通电条12的数量为两个，且两个通电条12以插排本体1的水平中线为对称轴对称设置，通电条12的正面活动连接有固定板13，固定板13的数量为六个，且六个固定板13的正面均设置有四个固定螺丝，通电条12的底部固定连接有限位轨道17，限位轨道17的内壁固定连接有限位板18，限位板18的顶部固定连接有底板19，底板19的顶部固定连接有弹簧20，弹簧20的一端固定连接有回力杆21，回力杆21的一端固定连接有卡紧珠23，卡紧珠23为铜卡紧珠，铜具有良好的导电性，卡紧珠23的直径为零点五厘米，通电条12的内部设置有挡板22，挡板22与卡紧珠23活动连接，通过限位轨道17、限位板18、底板19、插口16、弹簧20、回力杆21、挡板22和卡紧珠23的相互配合使用，达到了插排插接稳定的目的，解决了一般电力插排插接不稳的问题，使插板长期使用后仍然能够牢固的固定插头，避免插头容易脱落而给人们带来困扰，方便人们的使用，给人们带来了更好的生活体验，提高了人们的生活质量，为人们提供了便利的生活服务。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，将电线通过连线孔9接入接线柱7，利用接线螺丝8固定电线，将插头插入插口16，插头的挤压卡紧珠23，卡紧珠23通过挤压回力杆21使弹簧20收缩，当卡紧珠23卡入插头上的卡紧孔使弹簧20舒张进行固定，从而完成插接工作。

综上所述，该电力插排，达到了插排插接稳定的目的，解决了一般电力插排插接不稳的问题，使插板长期使用后仍然能够牢固的固定插头，避免插头容易脱落而给人们带来困扰，方便人们的使用，防止接触不良而导致的短路和断路，为人们的生命安全提供了保障。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
