技术领域

本实用新型涉及配电器技术领域，具体为一种配电器使用的快速插拔结构。

背景技术

配电是在电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所、高压配电线路、配电变压器和低压配电线路以及相应的控制保护设备组成，配电式隔离器的作用是为原工业现场提供一种两线制传输方式，既要为变送器等一次仪表提供二十四伏配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。目前市场上的配电器在插拔时多有不便，非专业人士在对配电器进行插拔时不能快速的完成，且人们平常在使用配电器对之插拔时，常常会由于插拔的不便造成工作效率的降低，从而给人们带来极大的不便，因此需要改进。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种配电器使用的快速插拔结构，具备快速插拔等优点，解决了一般配电器的使用插拔效率低的问题。

(二)技术方案

为实现上述配电器在使用时快速插拔的目的，本实用新型提供如下技术方案：一种配电器使用的快速插拔结构，包括配电器本体，所述配电器本体的一侧固定连接有第一连接杆，所述第一连接杆的一端固定连接有转动轴，所述转动轴的外壁活动连接有第二连接杆，所述第二连接杆的外壁活动连接有耐磨垫，所述耐磨垫的外壁固定连接有卡紧块，所述卡紧块的顶部固定连接有安装板，所述安装板的底部固定连接有固定块，所述固定块的底部固定连接有插入块，所述插入块的外壁固定连接有密封垫，所述插入块的外壁活动连接有卡扣垫，所述卡扣垫的外壁固定连接有卡扣块，所述配电器本体的一侧固定连接有连接块，所述连接块的一侧固定连接有护垫，所述配电器本体的背面开设有散热孔，所述配电器本体的背面固定连接有小型副箱，所述小型副箱的内底壁固定连接有支撑块，所述支撑块的顶部固定连接有电机，所述电机的输出轴通过联轴器固定连接有连接轴，所述连接轴的外壁固定连接有扇叶，所述配电器本体的背面开设有出风口。

优选的，所述第二连接杆的外壁设置有外螺纹，且第二连接杆的长度是第一连接杆长度的三倍。

优选的，所述卡紧块的内壁设置有与外螺纹大小型号均相互匹配的内螺纹，且卡紧块为不锈钢卡紧块。

优选的，所述密封垫的数量为四个，且四个密封垫的厚度均为一厘米至两厘米。

优选的，所述卡扣块的内壁设置有与卡扣垫大小型号均相互匹配的卡槽，且卡扣块为不锈钢卡扣块。

优选的，所述护垫的数量为两个，且两个护垫的大小型号均相同。

优选的，所述小型副箱的一侧开设有出风口，且出风口的口径为两厘米至三厘米。

(三)有益效果

与现有技术相比，本实用新型提供了一种配电器使用的快速插拔结构，具备以下有益效果：

1、该配电器使用的快速插拔结构，通过设置的第一连接杆、转动轴、第二连接杆、卡紧块、外螺纹、内螺纹、固定块、插入块和卡扣块，可以使人们更快速高效的对配电器进行插拔，解决了一般作业者在使用配电器时插拔不便的问题，从而提高了人们的工作效率，满足了人们的需求。

2、该配电器使用的快速插拔结构，通过设置的耐磨垫、密封垫、卡扣垫和护垫，可以使人们在使用配电器并对之进行插拔时，不会因为插拔次数过多造成摩擦损坏，从而保障了人们的经济利益。

3、该配电器使用的快速插拔结构，通过设置的电机、连接轴、扇叶和出风口，可以使人们在对配电器使用时不会因为内部热量过高造成配电器的损坏，从而延长了配电器的使用寿命，满足了人们的需求。

附图说明

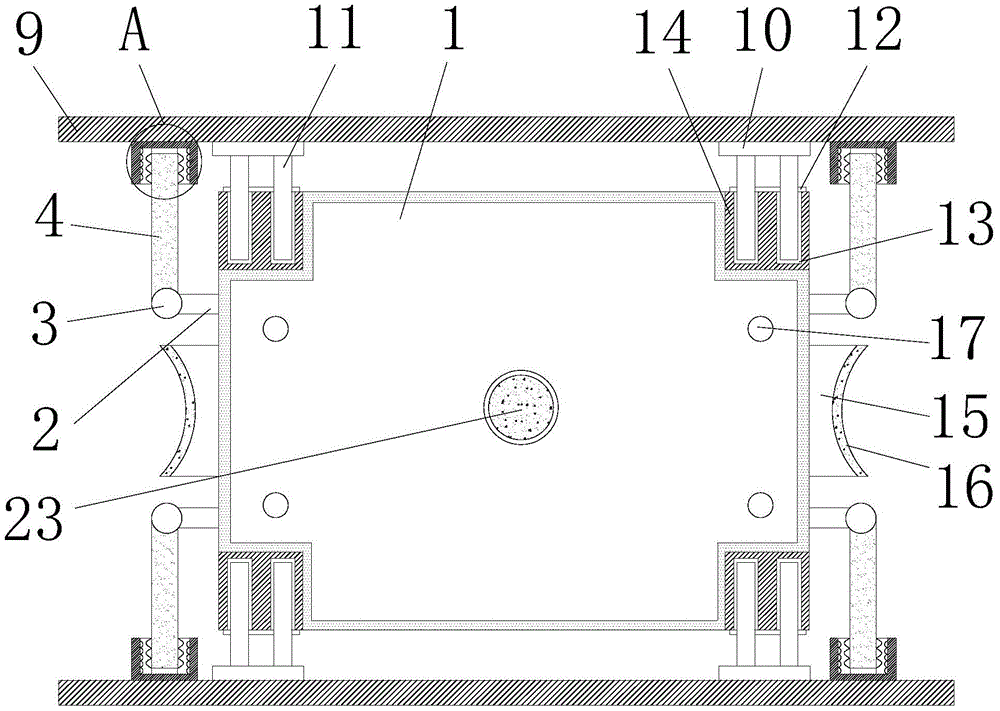

图1为本实用新型正剖图；

图2为本实用新型小型副箱与配电器本体连接图；

图3为本实用新型图1中A处结构放大图。

图中：1、配电器本体；2、第一连接杆；3、转动轴；4、第二连接杆；5、耐磨垫；6、卡紧块；7、外螺纹；8、内螺纹；9、安装板；10、固定块；11、插入块；12、密封垫；13、卡扣垫；14、卡扣块；15、连接块；16、护垫；17、散热孔；18、小型副箱；19、支撑块；20、电机；21、连接轴；22、扇叶；23、出风口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种配电器使用的快速插拔结构，包括配电器本体1，配电器本体1的一侧固定连接有第一连接杆2，第一连接杆2的一端固定连接有转动轴3，转动轴3的外壁活动连接有第二连接杆4，第二连接杆4的外壁设置有外螺纹7，且第二连接杆4的长度是第一连接杆2长度的三倍，第二连接杆4的外壁活动连接有耐磨垫5，耐磨垫5的外壁固定连接有卡紧块6，卡紧块6的内壁设置有与外螺纹7大小型号均相互匹配的内螺纹8，且卡紧块6为不锈钢卡紧块，不锈钢是不锈耐酸钢的简称，耐空气、蒸汽和水等弱腐蚀介质或具有不锈性的钢种称为不锈钢，而将耐化学腐蚀介质酸、碱和盐等化学浸蚀，腐蚀的钢种称为耐酸钢，卡紧块6的顶部固定连接有安装板9，安装板9的底部固定连接有固定块10，固定块10的底部固定连接有插入块11，插入块11的外壁固定连接有密封垫12，密封垫12的数量为四个，且四个密封垫12的厚度均为一厘米至两厘米，插入块11的外壁活动连接有卡扣垫13，卡扣垫13的外壁固定连接有卡扣块14，卡扣块14的内壁设置有与卡扣垫13大小型号均相互匹配的卡槽，且卡扣块14为不锈钢卡扣块，不锈钢是不锈耐酸钢的简称，耐空气、蒸汽和水等弱腐蚀介质或具有不锈性的钢种称为不锈钢，而将耐化学腐蚀介质酸、碱和盐等化学浸蚀，腐蚀的钢种称为耐酸钢，通过设置的第一连接杆2、转动轴3、第二连接杆4、卡紧块6、外螺纹7、内螺纹8、固定块10、插入块11和卡扣块14，可以使人们更快速高效的对配电器进行插拔，解决了一般作业者在使用配电器时插拔不便的问题，从而提高了人们的工作效率，满足了人们的需求，配电器本体1的一侧固定连接有连接块15，连接块15的一侧固定连接有护垫16，护垫16的数量为两个，且两个护垫16的大小型号均相同，通过设置的耐磨垫5、密封垫12、卡扣垫13和护垫16，可以使人们在使用配电器并对之进行插拔时，不会因为插拔次数过多造成摩擦损坏，从而保障了人们的经济利益，配电器本体1的背面开设有散热孔17，配电器本体1的背面固定连接有小型副箱18，小型副箱18的一侧开设有出风口23，且出风口23的口径为两厘米至三厘米，小型副箱18的内底壁固定连接有支撑块19，支撑块19的顶部固定连接有电机20，电机20的输出轴通过联轴器固定连接有连接轴21，连接轴21的外壁固定连接有扇叶22，所述配电器本体1的背面开设有出风口23，通过设置的电机20、连接轴21、扇叶22和出风口23，可以使人们在对配电器使用时不会因为内部热量过高造成配电器的损坏，从而延长了配电器的使用寿命，满足了人们的需求。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，该配电器使用的快速插拔结构，通过拧动转动轴3上的第二连接杆4将其卡入卡紧块6中，并配合外螺纹7与内螺纹8将其固定，再通过固定块10上的插入块11插入卡扣块14中，最后通过电机20带动连接轴21上的扇叶22进行转动，从而完成工作。

综上所述，该配电器使用的快速插拔结构，可以使人们更快速高效的对配电器进行插拔，解决了一般作业者在使用配电器时插拔不便的问题与插拔次数过多造成摩擦损坏的问题，从而提高了人们的工作效率，满足了人们的需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
