技术领域

本实用新型是一种防潮防晒电力箱，属于电力技术领域。

背景技术

电力机箱多用于装载仪器、仪表、电子、通信、自动化、传感器、智能卡、工业控制、精密机械等物品，其材质多为优质的铝合金型材，铝合金型材具有结构坚固、外形美观、散热性能好等特点，是高档仪器仪表的理想箱体。

现有技术公开了申请号为：CN201820920296.2的一种防潮防晒电力箱，一种电力箱，包括箱体和固定板，且固定板连接在箱体外壁，固定板的上方设有固定件，固定板上开设有梯形结构的限位槽，限位槽内开设有滑槽，滑槽内滑动连接有滑块，且滑块与滑槽内壁相抵，滑块上活动连接有弧形固定板，滑块上还连接有挂环，但是该现有技术结构较为单一，当电力箱运行一段时间后，其内部产生的热量很难有效释放到空气中，内部设备长期处于高热环境中，会有不同程度的损坏。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种防潮防晒电力箱，以解决现有技术结构较为单一，当电力箱运行一段时间后，其内部产生的热量很难有效释放到空气中，内部设备长期处于高热环境中，会有不同程度的损坏的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种防潮防晒电力箱，其特征在于：其结构包括下底座支撑脚、防潮箱体、观察口、防晒隔热板、电力箱指示灯、显示屏、箱体把手、水冷散热装置、隔板、下底座，所述支撑脚上端与下底座下端相焊接，所述防潮箱体与观察口为一体化结构，所述防晒隔热板下端与防潮箱体上端相焊接，所述箱体把手与防潮箱体为一体化结构，所述显示屏嵌入安装于水冷散热装置外表面，所述水冷散热装置与防潮箱体为一体化结构，所述隔板嵌入安装于防潮箱体内，所述防潮箱体下端与下底座上端相焊接。

进一步地，所述水冷散热装置由散热孔、散热风机、半导体制冷片、散热片、亚克力板材、冷凝管、导流管、水箱盖、水箱、直流水泵、防尘外壳组成，所述亚克力板材与散热片为一体化结构，所述散热风机下端与下底座内部相贴合，所述半导体制冷片下端与散热风机上端相连接，所述散热片下端与半导体制冷片上端相贴合，所述导流管嵌入安装于水箱盖内，所述水箱上端与水箱盖下端相黏合，所述水箱底部贯穿有导流管，所述防尘外壳与散热孔为一体化结构，所述冷凝管嵌入安装于防尘外壳内，所述冷凝管右上端与导流管左端相连接。

进一步地，所述电力箱指示灯与显示屏为一体化结构。

进一步地，所述防尘外壳嵌入安装于防潮箱体内。

进一步地，所述隔板由金属材料制成，具有良好传导性。

进一步地，所述亚克力板材由无机塑料制成，不易发生腐蚀。

有益效果

本实用新型一种防潮防晒电力箱，结构上通过显示屏上的数据控制水冷散热装置的开启与关闭，当防潮箱体内部的温度达到一定数值时，水冷散热装置开始运行时，直流水泵开始工作，将水箱内的水抽出，水流顺着导流管进入由亚克力板材与散热片组成的密封空间，经过半导体制冷片的冷却作用将水的温度不断降低，而后水流顺着冷凝管利用传导性将隔板的温度降低，进而慢慢将防潮箱体内部的温度降低至工作温度范围，冷凝管内的水顺着导流管再一次经过水箱盖流进水箱，继续进行下一轮的降温，半导体制冷片由于降温作用而引起的发热通过产热端发出，利用散热风机将水冷散热装置内部多余的热量排至外界，这样保证了电力箱内部热量的平衡，延长内部零件使用寿命，减少维护更换的成本费用。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

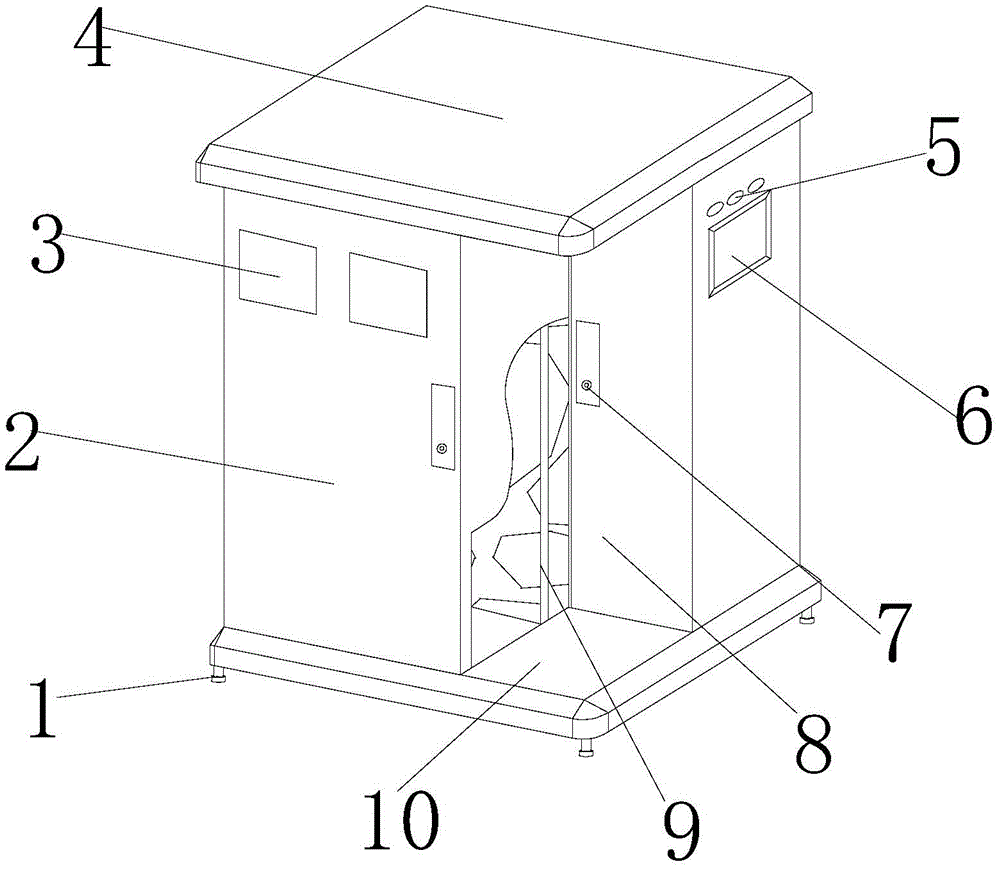

图1为本实用新型一种防潮防晒电力箱的结构示意图；

图2为本实用新型一种水冷散热装置的结构示意图；

图3为本实用新型一种防潮防晒电力箱侧视的结构示意图。

图中：底座支撑脚-1、防潮箱体-2、观察口-3、防晒隔热板-4、电力箱指示灯-5、显示屏-6、箱体把手-7、水冷散热装置-8、隔板-9、下底座-10、散热孔-80、散热风机-81、半导体制冷片-82、散热片-83、亚克力板材-84、冷凝管-85、导流管-86、水箱盖-87、水箱-88、直流水泵-89、防尘外壳-810。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2、图3，本实用新型提供一种防潮防晒电力箱技术方案：一种防潮防晒电力箱，其结构包括下底座支撑脚1、防潮箱体2、观察口3、防晒隔热板4、电力箱指示灯5、显示屏6、箱体把手7、水冷散热装置8、隔板9、下底座10，所述支撑脚1上端与下底座10下端相焊接，所述防潮箱体2与观察口3为一体化结构，所述防晒隔热板4下端与防潮箱体2上端相焊接，所述箱体把手7与防潮箱体2为一体化结构，所述显示屏6嵌入安装于水冷散热装置8外表面，所述水冷散热装置8与防潮箱体2为一体化结构，所述隔板9嵌入安装于防潮箱体2内，所述防潮箱体2下端与下底座10上端相焊接，所述水冷散热装置8由散热孔80、散热风机81、半导体制冷片82、散热片83、亚克力板材84、冷凝管85、导流管86、水箱盖87、水箱88、直流水泵89、防尘外壳810组成，所述亚克力板材84与散热片83为一体化结构，所述散热风机81下端与下底座10内部相贴合，所述半导体制冷片82下端与散热风机81上端相连接，所述散热片83下端与半导体制冷片82上端相贴合，所述导流管86嵌入安装于水箱盖87内，所述水箱88上端与水箱盖87下端相黏合，所述水箱88底部贯穿有导流管86，所述防尘外壳810与散热孔80为一体化结构，所述冷凝管85嵌入安装于防尘外壳810内，所述冷凝管85右上端与导流管86左端相连接，所述电力箱指示灯5与显示屏6为一体化结构，所述防尘外壳810嵌入安装于防潮箱体2内，所述隔板9由金属材料制成，具有良好传导性，所述亚克力板材84由无机塑料制成，不易发生腐蚀。

本专利所说的，所述半导体制冷片82利用半导体材料效应，当直流电通过两种不同半导体材料串联成的电偶时，在电偶的两端即可分别吸收热量和放出热量，可以实现制冷的目的，所述防晒隔热板4在国外大受推广，多用于家电行业等，这种材料的导热系数极低仅为0.004.所以在保温节能上面效果突出，目前国内的冰箱冷藏集装箱已经完全使用这种材料。

在进行使用时通过显示屏6上的数据控制水冷散热装置8的开启与关闭，当防潮箱体2内部的温度达到一定数值时，水冷散热装置8开始运行时，直流水泵89开始工作，将水箱88内的水抽出，水流顺着导流管86进入由亚克力板材84与散热片83组成的密封空间，经过半导体制冷片82的冷却作用将水的温度不断降低，而后水流顺着冷凝管85利用传导性将隔板9的温度降低，进而慢慢将防潮箱体2内部的温度降低至工作温度范围，冷凝管85内的水顺着导流管86再一次经过水箱盖87流进水箱88，继续进行下一轮的降温，半导体制冷片82由于降温作用而引起的发热通过产热端发出，利用散热风机81将水冷散热装置8内部多余的热量排至外界。

本实用新型解决现有技术结构较为单一，当电力箱运行一段时间后，其内部产生的热量很难有效释放到空气中，内部设备长期处于高热环境中，会有不同程度的损坏的问题，本实用新型通过上述部件的互相组合，结构上通过显示屏上的数据控制水冷散热装置的开启与关闭，当防潮箱体内部的温度达到一定数值时，水冷散热装置开始运行时，直流水泵开始工作，将水箱内的水抽出，水流顺着导流管进入由亚克力板材与散热片组成的密封空间，经过半导体制冷片的冷却作用将水的温度不断降低，而后水流顺着冷凝管利用传导性将隔板的温度降低，进而慢慢将防潮箱体内部的温度降低至工作温度范围，冷凝管内的水顺着导流管再一次经过水箱盖流进水箱，继续进行下一轮的降温，半导体制冷片由于降温作用而引起的发热通过产热端发出，利用散热风机将水冷散热装置内部多余的热量排至外界，这样保证了电力箱内部热量的平衡，延长内部零件使用寿命，减少维护更换的成本费用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
