技术领域

本发明涉及海洋工程技术领域，尤其涉及一种海洋渔船捕鱼用防滑型收网装置。

背景技术

渔业是促进经济发展的重要组成部分之一，居住在海岸边的居民主要靠出海打渔为生，居民会驾驶着渔船出海捕鱼，将渔网从渔船上撒向大海，渔船在前进的过程中海里的鱼会被渔网捕捉，当到达一定的数量时，渔民会对渔网进行回收，但是，由于海水的压力以及渔网中鱼的数量过多，导致渔网回收过程中需要很大的力才能够将渔网收回，但是由于人力有限，因此，需要借助收网辅助工具对渔网进行回收。

经检索，中国专利授权号为CN107242211A的专利，公开了三轮液压起网机，包括底板、固定座、液压泵、液压马达、主动转轴、第一主动齿轮、第二主动齿轮、第一从动转轴、第一从动齿轮、第二从转轴、第二从动齿轮、第一链条、第二链条，所述的固定座位于底板顶部中端，所述的固定座与底板焊接相连，所述的液压泵位于固定座后端中部，所述的液压泵与固定座螺纹相连，所述的液压马达位于固定座后端上侧，所述的液压马达与固定座螺纹相连，所述的主动转轴位于液压马达前端。上述专利中存在以下不足：（1）在收网时，渔网的宽度往往大于收网辊的宽度，会使渔网覆盖在收网辊的表面，不易于将渔网收起；（2）在收网时，由于渔网与收网辊之间的摩擦力过小，使收网辊进行空转而导致装置不起作用；（3）在收网时，由于渔网的张力不足使渔网缠绕在一起，容易导致渔网打结，影响渔网的下次使用。因此，亟需设计一种海洋渔船捕鱼用防滑型收网装置来解决此类问题。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种海洋渔船捕鱼用防滑型收网装置。

为了实现上述目的，本发明采用了如下技术方案：

一种海洋渔船捕鱼用防滑型收网装置，包括固定在船板上的底座，所述底座顶部外壁的两侧均设置有支撑板，且两个支撑板的两侧外壁均开有第一沉孔，两个所述第一沉孔的内壁均设置有第一轴承，且两个第一轴承的内壁均转动连接有第一转动轴，两个所述第一转动轴的外壁远离支撑板的一端均设置有收网辊，且收网辊外壁的两侧均设置有等距离呈环形分布的第二齿条，所述收网辊的两侧内壁均设置有第一固定杆，且第一固定杆的外壁设置有等距离呈环形分布的第一支架，所述第一支架的外壁远离第一固定杆的一端设置有转动辊，且转动辊与收网辊之间填充有缓冲棉，两个所述支撑板的一侧外壁靠近顶部和底部的位置均开有第二沉孔，且第二沉孔的内壁均设置有第二轴承，所述第二轴承的内壁转动连接有第二转动轴，所述第二转动轴的外壁远离支撑板的一端设置有约束辊，且约束辊的两侧内壁均设置有第二固定杆，所述第二固定杆的外壁设置有等距离呈环形分布的第二支架，且第二支架的外壁远离第二固定杆的一端与约束辊之间通过螺栓连接，所述约束辊的外壁开有约束槽，且约束槽的外壁套接有第二套筒，所述约束辊外壁的两侧均设置有等距离呈环形分布的第一齿条，且第一齿条与第二齿条之间相互啮合，所述第一转动轴的一侧外壁设置有第一皮带轮，且第一皮带轮的外壁转动连接有皮带。

进一步的，所述支撑板的一侧外壁靠近底部的位置设置有电动机，且电动机输出轴的一端设置有第二皮带轮，第二皮带轮与皮带之间形成转动连接。

进一步的，所述底座的一侧外壁设置有调节器，且调节器与电动机之间呈电性连接。

进一步的，所述收网辊的外壁开有收网槽，且收网槽的外壁套接有第一套筒，第一套筒的外壁设置有等距离呈环形分布的刺钉，第一套筒的材质为金属材料。

进一步的，所述底座一侧外壁的两侧均设置有收束板，且两个收束板的一侧外壁均设置有等距离呈环形分布的光滑凸起。

进一步的，所述收束板的外壁远离底座的一端设置有立柱，且立柱与收束板之间开有半圆槽。

进一步的，所述底座的顶部外壁开有凹槽，且凹槽的内壁靠近顶部的位置设置有过滤网。

进一步的，所述凹槽的一侧外壁位于底部的位置开有排水口，且排水口的内壁设置有排水管。

进一步的，所述凹槽的底部内壁设置有固定板，且固定板的横截面为直角三角形。

进一步的，所述调节器和电动机均通过导线连接有开关，且开关通过导线连接有电源。

本发明的有益效果为：

1.通过设置的收束板、立柱、半圆槽和光滑凸起，使得装置能够对渔网进行收束，防止渔网覆盖在收网辊上时装置不起作用，且半圆槽能够使渔网从立柱上滑落，以便于收回渔网，防止渔网缠绕在立柱上导致渔网难以收回，由于重力的作用渔网的一部分会下降缠绕在一起，而光滑凸起能够增大渔网的张力，防止渔网缠绕在一起导致渔网出现打结的情况。

2.通过设置的收网辊、第一套筒和刺钉，能够使刺钉从渔网的网孔上穿过，以便于增大渔网与第一套筒之间的摩擦力，防止渔网与第一套筒之间的摩擦力过小导致收网辊出现空转现象使收网装置不起作用。

3.通过设置的凹槽和固定板，固定板为三棱柱结构以便于将海水快速的排出，防止海水积留在凹槽内使海水洒落在船板上使船板出现打滑现象，容易导致渔民从船板上滑落。

附图说明

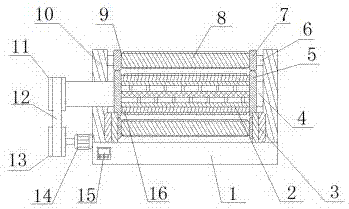

图1为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的剖视结构示意图；

图2为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的局部结构示意图；

图3为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的收网辊结构示意图；

图4为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的俯视结构示意图；

图5为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的底座结构示意图；

图6为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的收束板结构示意图；

图7为本发明提出的一种海洋渔船捕鱼用防滑型收网装置的侧面结构剖视图；。

图中：1-底座、2-第一套筒、3-收束板、4-第一转动轴、5-收网辊、6-第二转动轴、7-约束辊、8-第二套筒、9-约束槽、10-支撑板、11-第一皮带轮、12-皮带、13-第二皮带轮、14-电动机、15-调节器、16-收网槽、17-第一齿条、18-第二齿条、19-第一固定杆、20-第一支架、21-缓冲棉、22-转动辊、23-第二固定杆、24-第二支架、25-刺钉、26-立柱、27-凹槽、28-过滤网、29-排水管、30-固定板、31-光滑凸起、32-半圆槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-7，一种海洋渔船捕鱼用防滑型收网装置，包括固定在船板上的底座1，底座1顶部外壁的两侧均通过螺栓连接有支撑板10，且两个支撑板10的两侧外壁均开有第一沉孔，两个第一沉孔的内壁均焊接有第一轴承，且两个第一轴承的内壁均转动连接有第一转动轴4，两个第一转动轴4的外壁远离支撑板10的一端均通过螺栓连接有收网辊5，且收网辊5外壁的两侧均焊接有等距离呈环形分布的第二齿条18，收网辊5的两侧内壁均通过螺栓连接有第一固定杆19，且第一固定杆19的外壁焊接有等距离呈环形分布的第一支架20，第一支架20的外壁远离第一固定杆19的一端通过螺栓连接有转动辊22，且转动辊22与收网辊5之间填充有缓冲棉21，使得不同大小的鱼均能够通过收网辊5，两个支撑板10的一侧外壁靠近顶部和底部的位置均开有第二沉孔，且第二沉孔的内壁均焊接有第二轴承，第二轴承的内壁转动连接有第二转动轴6，第二转动轴6的外壁远离支撑板10的一端通过螺栓连接有约束辊7，能够起到约束的作用，防止渔网从收网辊5上脱落，且约束辊7的两侧内壁均通过螺栓连接有第二固定杆23，第二固定杆23的外壁焊接有等距离呈环形分布的第二支架24，且第二支架24的外壁远离第二固定杆23的一端与约束辊7之间通过螺栓连接，约束辊7的外壁开有约束槽9，且约束槽9的外壁套接有第二套筒8，约束辊7外壁的两侧均焊接有等距离呈环形分布的第一齿条17，且第一齿条17与第二齿条18之间相互啮合，第一转动轴4的一侧外壁通过螺栓连接有第一皮带轮11，且第一皮带轮11的外壁转动连接有皮带12。

本发明中，支撑板10的一侧外壁靠近底部的位置通过螺栓连接有电动机14，且电动机14输出轴的一端通过螺栓连接有第二皮带轮13，第二皮带轮13与皮带12之间形成转动连接。

其中，底座1的一侧外壁通过螺栓连接有调节器15，且调节器15与电动机14之间呈电性连接，能够对电动机14的转速进行调节，防止电动机14转速过快导致收网速度过快，渔民来不及整理渔网。

其中，收网辊5的外壁开有收网槽16，且收网槽16的外壁套接有第一套筒2，第一套筒2的外壁焊接有等距离呈环形分布的刺钉25，第一套筒2的材质为金属材料，刺钉25能够穿过渔网的网孔从而增大渔网与收网辊5之间的摩擦力。

其中，底座1一侧外壁的两侧均焊接有收束板3，且两个收束板3的一侧外壁均焊接有等距离呈环形分布的光滑凸起31，能够增大渔网的张力，防止渔网缠绕在一起导致渔网打结。

其中，收束板3的外壁远离底座1的一端焊接有立柱26，且立柱26与收束板3之间开有半圆槽32，使渔网从立柱26上滑落，防止渔网缠绕在立柱26上。

其中，底座1的顶部外壁开有凹槽27，且凹槽27的内壁靠近顶部的位置通过螺栓连接有过滤网28。

其中，凹槽27的一侧外壁位于底部的位置开有排水口，且排水口的内壁焊接有排水管29。

其中，凹槽27的底部内壁通过螺栓连接有固定板30，且固定板30的横截面为直角三角形，能够使海水快速排出，防止海水洒落在船板上。

其中，调节器15和电动机14均通过导线连接有开关，且开关通过导线连接有电源。

使用时，将渔网绳通过底部的约束辊7顺时针缠绕至右侧的约束辊7的底部，手拉着缠绕后的渔网绳，打开开关，电动机14会带动收网辊5进行转动，从而使第二齿条18带动着第一齿条17转动，进而使约束辊7进行转动，刺钉25穿过渔网的网孔，带动着渔网在收网辊5上转动，渔民将渔网拉出放在船板上，海水会伴随着渔网进入船板上，凹槽27会对海水进行收集并通过固定板30快速的排送到海里，收束板3会对渔网进行收束，防止渔网覆盖在收网辊5上，光滑凸起31能够增加渔网的张力，防止渔网缠绕在一起导致渔网打结，半圆槽32会使渔网从立柱26上滑落，防止渔网缠绕在立柱26上。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
