技术领域

本实用新型涉及配电柜技术领域，具体的，涉及一种防爆配电柜。

背景技术

配电柜分动力配电柜和照明配电柜、计量柜，是配电系统的末级设备，配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合，它们把上一级配电设备某一电路的电能分配给就近的负荷，这级设备应对负荷提供保护、监视和控制，而防爆配电柜就是安装在爆炸危险区域的配电柜，而现有技术中配电柜在遇到爆炸时，由于配电柜的外壳不够牢固，导致外壳飞溅而起给人们造成二次伤害，同时配电柜中的电路设备会被全部烧坏，给人们造成极大的经济损失等问题。因此，需要在配电柜的基础上进一步的研究，提供一种三角牢固形防爆配电柜。

实用新型内容

该种三角牢固形防爆配电柜解决上述提出的由于配电柜的外壳不够牢固，导致外壳飞溅而起给人们造成二次伤害，同时配电柜中的电路设备会被全部烧坏，给人们造成极大的经济损失的问题，提供一种三角牢固形防爆配电柜，该防爆配电柜中的外壳板呈三角形一样排列，利用三角形具有稳定性的原理，从而大大增加三块外壳板的受力能力，固定板既能够安装电路设备，又能够进一步的增加三块外壳板的受力能力，避免发生爆炸时外壳板飞溅而起给人们造成二次伤害的问题，具有安全性高，受力能力强等优点。

本实用新型提供如下技术方案：一种三角牢固形防爆配电柜，包括载板、外壳板、加固板、橡胶环一、脚架、顶盖、储存箱、密封盖、弹簧、配重块、活塞板、定位环、空心分隔板、连通管、固定板、橡胶片和橡胶环二，所述载板的顶部焊接设置有三块外壳板，所述载板的顶部焊接设置有三个加固板，所述载板的中间嵌入粘接有三个橡胶环一，所述载板的底部焊接设置有四个脚架，所述外壳板的顶部卡接有顶盖，所述顶盖的顶部焊接设置有储存箱，所述储存箱的顶部嵌套粘接有密封盖，所述密封盖的底部焊接设置有若干个弹簧，所述储存箱的内壁无缝滑动有活塞板，所述活塞板的顶部焊接设置有配重块，所述储存箱的内壁焊接设置有定位环，所述载板的顶部焊接设置有空心分隔板，所述空心分隔板的顶部嵌入焊接有连通管，且连通管的顶部嵌入焊接在储存箱的底部，所述外壳板之间均焊接设置有固定板，所述外壳板的内壁嵌入粘接有三个橡胶片，所述密封盖的内壁嵌入粘接有橡胶环二，且橡胶环二紧密贴合在储存箱的顶部。

进一步的优选方案：所述储存箱、空心分隔板和连通管的内部均填充有形状不定的变压器油，且空心分隔板呈Y字状，并且空心分隔板中心三个夹角均被120°。

进一步的优选方案：所述外壳板呈等边三角形排列，且两块外壳板之间的夹角为60°，并且三个加固板设置外壳板的三个角。

进一步的优选方案：所述加固板和橡胶片均呈V字状，且加固板和橡胶片之间的夹角均为60°，并且三个橡胶片设置外壳板的三个角。

进一步的优选方案：所述顶盖呈等边三角形排列，且顶盖的内壁与三块外壳板相配适，并且三块固定板呈等边三角形排列。

进一步的优选方案：所述弹簧均位于配重块的正上方，且储存箱呈圆柱状，并且连通管位于储存箱底部的正中间。

进一步的优选方案：所述定位环位于配重块的正下方，且定位环的高度高于连通管的顶部。

有益效果：本实用新型中的外壳板呈三角形一样排列，利用三角形具有稳定性的原理，从而大大增加三块外壳板的受力能力，固定板既能够安装电路设备，又能够进一步的增加三块外壳板的受力能力，避免发生爆炸时外壳板飞溅而起给人们造成二次伤害的问题，具有安全性高，受力能力强等优点；

本实用新型中的空心分隔板将三块外壳板中的空心分成三等份，使电路设备分别安装在三个空间中，进而避免三块外壳板中的电路设备全部烧坏，同时空心分隔板能够加固三块外壳板，进一步的增加三块外壳板的受力能力，以及空心分隔板内部的变压器油具有良好的绝缘性，能够增加空心分隔板的防爆能力。

附图说明

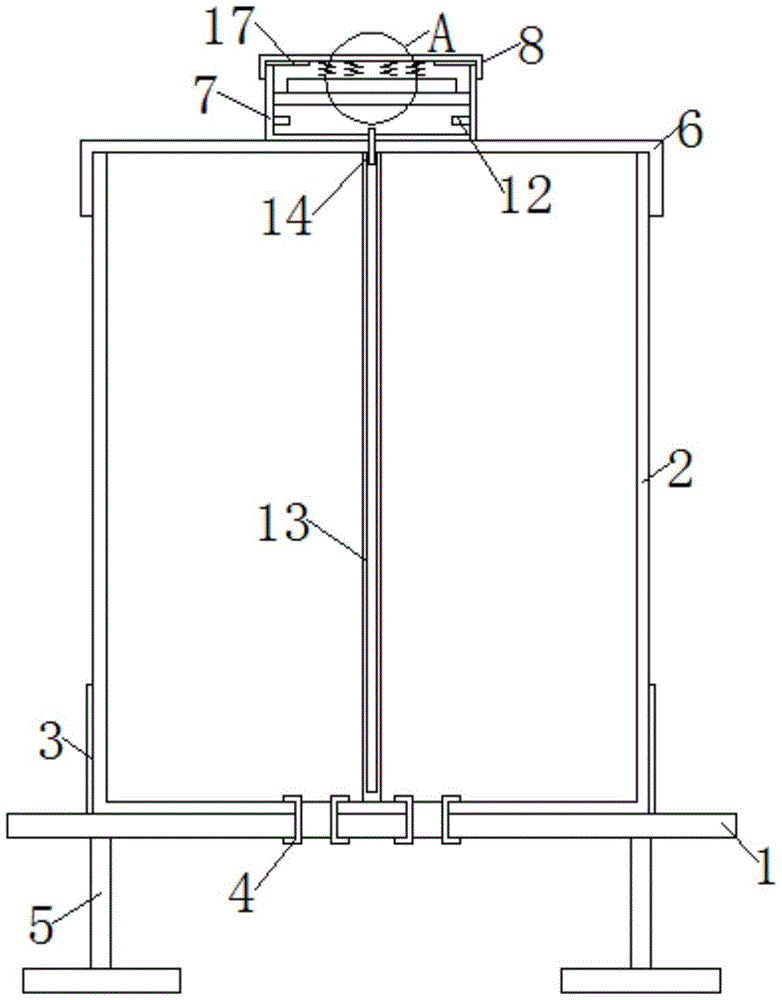

图1为本实用新型整体的结构示意图。

图2为本实用新型整体的俯视剖面示意图。

图3为本实用新型图1中A处的放大示意图。

图4为本实用新型图2中B处的放大示意图。

图1-4中：载板1、外壳板2、加固板3、橡胶环一4、脚架5、顶盖6、储存箱7、密封盖8、弹簧9、配重块10、活塞板11、定位环12、空心分隔板13、连通管14、固定板15、橡胶片16、橡胶环二17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4中，本实用新型实施例中，一种三角牢固形防爆配电柜，包括载板1、外壳板2、加固板3、橡胶环一4、脚架5、顶盖6、储存箱7、密封盖8、弹簧9、配重块10、活塞板11、定位环12、空心分隔板13、连通管14、固定板15、橡胶片16和橡胶环二17，载板1的顶部焊接设置有三块外壳板2，载板1的顶部焊接设置有三个加固板3，载板1的中间嵌入粘接有三个橡胶环一4，载板1的底部焊接设置有四个脚架5，外壳板2的顶部卡接有顶盖6，顶盖6的顶部焊接设置有储存箱7，储存箱7的顶部嵌套粘接有密封盖8，密封盖8的底部焊接设置有若干个弹簧9，储存箱7的内壁无缝滑动有活塞板11，活塞板11的顶部焊接设置有配重块10，储存箱7的内壁焊接设置有定位环12，载板1的顶部焊接设置有空心分隔板13，空心分隔板13的顶部嵌入焊接有连通管14，且连通管14的顶部嵌入焊接在储存箱7的底部，外壳板2之间均焊接设置有固定板15，外壳板2的内壁嵌入粘接有三个橡胶片16，密封盖8的内壁嵌入粘接有橡胶环二17，且橡胶环二17紧密贴合在储存箱7的顶部。

优选的，储存箱7、空心分隔板13和连通管14的内部均填充有形状不定的变压器油，且空心分隔板13呈Y字状，并且空心分隔板13中心三个夹角均被120°，空心分隔板13将三块外壳板2中的空心分成三等份，使电路设备分别安装在三个空间中，进而避免三块外壳板2中的电路设备全部烧坏，同时空心分隔板13能够加固三块外壳板2，进一步的增加三块外壳板2的受力能力，以及空心分隔板13内部的变压器油具有良好的绝缘性，能够增加空心分隔板13的防爆能力，外壳板2呈等边三角形排列，外壳板2利用三角形具有稳定性的原理，从而大大增加三块外壳板2的受力能力，固定板既能够安装电路设备，又能够进一步的增加三块外壳板2的受力能力，避免发生爆炸时外壳板2飞溅而起给人们造成二次伤害的问题，具有安全性高，受力能力强等优点，且两块外壳板2之间的夹角为60°，并且三个加固板3设置外壳板2的三个角，加固板3和橡胶片16均呈V字状，且加固板3和橡胶片16之间的夹角均为60°，并且三个橡胶片16设置外壳板2的三个角，顶盖6呈等边三角形排列，且顶盖6的内壁与三块外壳板2相配适，并且三块固定板15呈等边三角形排列，弹簧9均位于配重块10的正上方，且储存箱7呈圆柱状，并且连通管14位于储存箱7底部的正中间，定位环12位于配重块10的正下方，且定位环12的高度高于连通管14的顶部。

工作原理：

在使用本实用新型一种三角牢固形防爆配电柜时，首先，通过螺钉将电路设备分别固定在三块固定板15上，其次将电路设备所连接的电线穿过三个橡胶环一4，使电线全部穿过载板1，再其次将空心分隔板13插入三块外壳板2中，再将顶盖6套在三块外壳板2的顶部，使电路设备位于三块外壳板2中，然后打开密封盖8将变压器油倒入储存箱7中，再将活塞板11放入储存箱7中，变压器油通过连通管14流进空心分隔板13内部，最后再将密封盖8盖在储存箱7上即可，当变压器油发生随着温度变化热胀冷缩时，变压器油会挤压活塞板11，使活塞板11在储存箱7中上下移动。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
