技术领域

本实用新型涉及石油技术领域，更具体地说，特别涉及一种用于石油储存容器的半封闭底座。

背景技术

现有的石油在进行存储的时候都会用到存储罐，但现有的存储罐在装满石油进行运输搬运的时候往往不够稳定，同时现有的存储罐在受到震动后易变形，而目前并没有针对存储罐的此种缺陷所设置的配件，因此，需要一种用于石油储存容器的半封闭底座。

实用新型内容

(一)技术问题

综上所述，本实用新型提供一种用于石油储存容器的半封闭底座，通过结构与功能性的改进，以解决存储罐不够稳定与防震效果差易变形的问题。

(二)技术方案

在本实用新型提供的用于石油储存容器的半封闭底座中，具体包括：一种用于石油储存容器的半封闭底座，包括存储罐、出油口与输油口，输油口与出油口均固定开设在存储罐的顶端，存储罐的表面套接有上壳与下壳，下壳的底端固定连接有底座，同时底端与下壳底部的调节环连接，上壳的顶端与下壳的底端均固定连接有调节环，全内部固定嵌入有缓冲柱。

进一步，上壳与下壳均设置为柱状中空外壳，且上壳与下壳为嵌入式套接。

进一步，上壳与下壳表面配套设置有嵌入的固定条与连接套，且上壳与下壳之间可通过设置滑轨连接，上壳与下壳的内侧表面均匀的设置有软体塑胶凸起。

进一步，底座设置为直角三角状，可设置为实心橡胶底座，且设置有六个，均匀的环绕下壳表面设置。

进一步，调节环设置有两个，且调节环的直径大于存储罐与壳体的直径，调节环设置为实心橡胶环。

进一步，缓冲柱的两端设置为开口喇叭状，中间边缘内凹。

(三)有益效果

1、本实用新型通过设置为套接的上壳与下壳，达到在使用时便于调节，而内侧设置的凸起有利于对存储罐的固定，同时通过中空设置的壳体，能够有效的保持罐体温度，设置为三角状的底座达到在使用时更加稳定的效果，同时达到减震作用。

2、由于调节环的直径大于存储罐与壳体的直径，使得罐体在倒地时避免与地面直径接触，达到减震的效果，同时配合橡胶材质，有效的防止罐体损坏，通过缓冲柱两端的开口喇叭状设置，同时配合内凹的边缘，使得受到震动的时候，将外力抵消，达到减震的效果。

附图说明

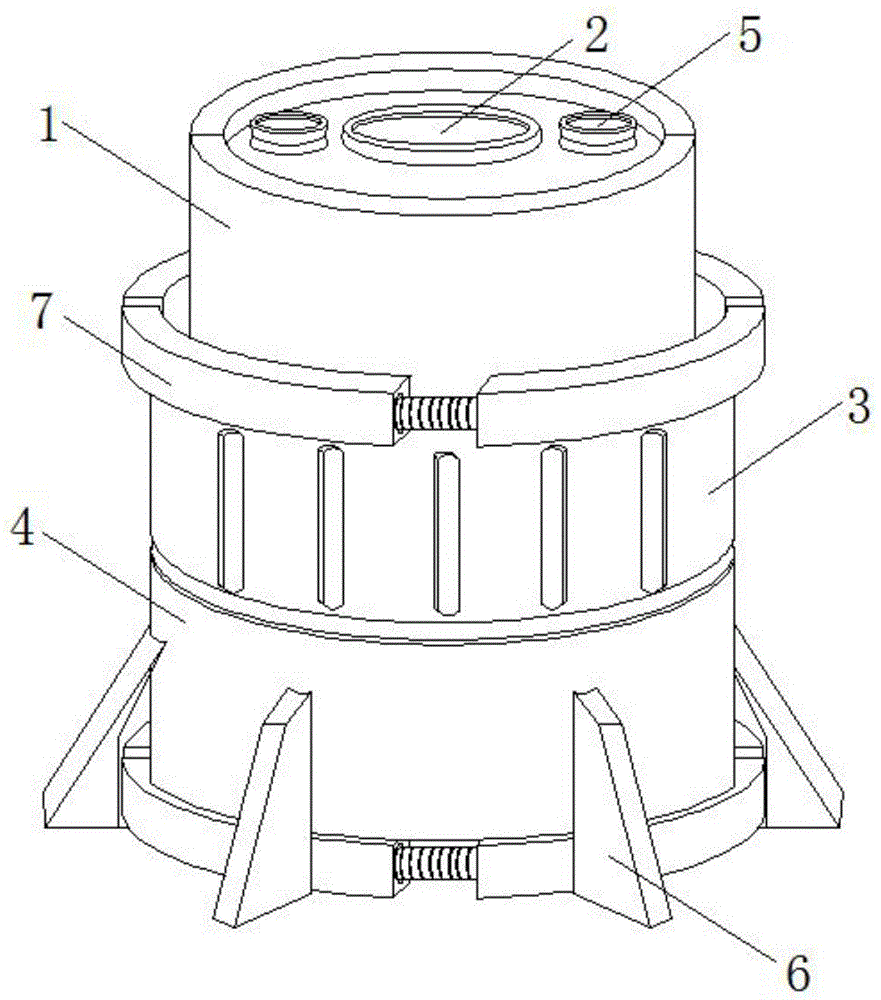

图1是本实用新型的主体结构示意图；

图2是本实用新型的主体结构平面图；

图3是本实用新型的上壳与下壳内部结构剖视图；

在图1至图3，部件名称或线条与附图编号的对应关系为：

存储罐-1，出油口-2，上壳-3，下壳-4，输油口-5，底座-6，调节环-7，缓冲柱-8。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

请参考图1至图3；

本实用新型提出了一种用于石油储存容器的半封闭底座，包括：存储罐1、出油口2与输油口5，输油口5与出油口2均固定开设在存储罐1的顶端，存储罐1的表面套接有上壳3与下壳4，下壳4的底端固定连接有底座6，上壳3的顶端与下壳4的底端均固定连接有调节环7，全内部固定嵌入有缓冲柱8。

其中，上壳3与下壳4均设置为柱状中空外壳，且上壳3与下壳4为嵌入式套接。

其中，上壳3与下壳4表面配套设置有嵌入的固定条与连接套，且上壳3与下壳4之间可通过设置滑轨连接，上壳3与下壳4的内侧表面均匀的设置有软体塑胶凸起，通过设置为套接的上壳3与下壳4，达到在使用时便于调节的效果，而内侧设置的凸起有利于对存储罐1的固定，同时通过中空设置的壳体，能够有效的保持罐体温度。

其中，底座6设置为直角三角状，可设置为实心橡胶底座，且设置有六个，均匀的环绕下壳4表面设置，同时底端与下壳4底部的调节环7连接，设置为三角状的底座6达到在使用时更加稳定的效果，同时达到减震的效果。

其中，调节环7设置有两个，且调节环7的直径大于存储罐1与壳体的直径，调节环7设置为实心橡胶环，由于调节环7的直径大于存储罐1与壳体的直径，使得罐体在倒地时避免与地面直径接触，达到减震的效果，同时配合橡胶材质，有效的防止罐体损坏。

其中，缓冲柱8的两端设置为开口喇叭状，中间边缘内凹，通过缓冲柱8两端的开口喇叭状设置，同时配合内凹的边缘，使得受到震动的时候，将外力抵消，达到减震的效果。

本实施例的具体使用方式与作用：本实用新型中，使用人员将存储罐1放入调节环7中，然后使上壳3上升，将存储罐1外侧包围，调节环7与上下壳体对存储罐1进行固定，在运输途中，底座6支撑壳体，在存储罐1倒地的时候，调节环7首先接触到地面，同时壳体内部的缓冲柱8减小罐体受到的震动，在将存储罐1拆卸的时候，使两个调节环7收缩，使上壳3嵌入下壳4中即可。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
