技术领域

本实用新型提供了一种配电箱卡线槽，属于配电箱配件领域。

背景技术

近年来，因电线短路而引起火灾的新闻报道有很多，人员伤亡、经济损失也是不计其数，短路主要是由于电线在卡线槽内固定不稳，电线晃动导致过度磨损，使得绝缘层破损，加之电线的老化、硬化或其它方式使得电线间的电火花极易造成卡线装置燃烧，造成设备起火，引发安全事故，因此，针对这一现状，迫切需要开发一种配电箱卡线槽，以克服当前实际应用中的不足。

实用新型内容

本实用新型的目的在于提供一种配电箱卡线槽，以解决上述背景技术中指出的不足。

本实用新型的实施例是这样实现的：

一种配电箱卡线槽，包括：配电箱、插线板、插线孔、U型槽、卡线板一、固定块、卡线槽一、压块、钩部、连接板、U型卡线架、卡线板二、卡线槽二和卡线球，所述配电箱上设有插线板，所述插线板上设有插线孔，所述配电箱左侧设有U型槽，所述U型槽上设有卡线板一，所述卡线板一左端设有固定块，所述卡线板一上设有卡线槽一，所述卡线槽一内部设有压块，所述压块自由端设有钩部，所述配电箱左端设有连接板，所述连接板左端固定连接有U型卡线架，所述U型卡线架内部设有卡线板二，所述卡线板二上设有卡线槽二，所述卡线槽二内部设有卡线球。

优选的，所述卡线球的直径小于3cm。

优选的，所述卡线槽一内部设有压块，且压块横向前后错开排列，压块自由端设有钩部。

优选的，所述卡线板一和卡线板二上的缺口与卡线槽一和卡线槽二配套设置。

优选的，所述卡线槽一和卡线槽二的材质为塑胶，卡线板一和卡线板二的材质为泡沫、塑料、木质中的任意一种。

优选的，所述卡线槽一为U型槽，卡线槽二为曲线槽。

本实用新型提供了一种配电箱卡线槽，具有以下有益效果：

(1)本实用新型通过在卡线槽一上设置压块压住电线，压块横向前后错开压住电线，再在压块自由端设置钩部抵住电线，能够起到更加稳固的卡住电线效果，再在卡线槽二上设置卡线球，卡线球的直径小于3cm，同样也能够起到卡住电线的效果。

(2)其次，通过把卡线槽一设置成U型槽，把卡线槽二设置成曲线槽，它就能够保护线材外表皮不会被破坏，再把卡线槽一和卡线槽二设置成塑料材质，把卡线板一和卡线板二也设置成泡沫、塑料、木质等非阻燃型材质，这样就能够杜绝电线从卡线槽和卡线板上走线时引起的火灾隐患。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

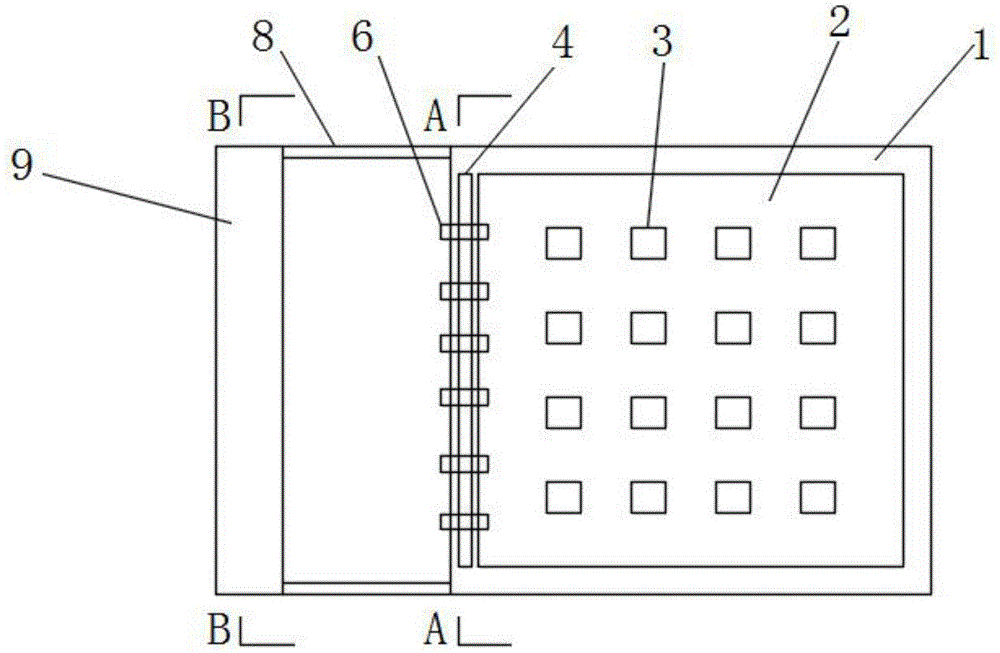

图1为本实用新型的整体结构示意图。

图2为本实用新型的A-A的剖面示意图。

图3为本实用新型的卡槽一结构示意图。

图4为本实用新型的B-B的剖面示意图。

图中：1-电箱、2-插线板、3-插线孔、4-U型槽、5-卡线板一、6-固定块、7-卡线槽一、71-压块、72-钩部、8-连接板、9-U型卡线架、10-卡线板二、11-卡线槽二、12-卡线球。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1至4，本实用新型实施例中，一种配电箱卡线槽，包括配电箱1、插线板2、插线孔3、U型槽4、卡线板一5、固定块6、卡线槽一7、压块71、钩部72、连接板8、U型卡线架9、卡线板二10、卡线槽二11和卡线球12，配电箱1上设有插线板2，插线板2上设有插线孔3，配电箱1左侧设有U型槽4，U型槽4上设有卡线板一5，卡线板一5左端设有固定块6，卡线板一5上设有卡线槽一7，卡线槽一7内部设有压块71，压块71自由端设有钩部72，配电箱1左端设有连接板8，连接板8左端固定连接有U型卡线架9，U型卡线架9内部设有卡线板二10，卡线板二10上设有卡线槽二11，卡线槽二11内部设有卡线球12。

其中，卡线球12的直径小于3cm，这样设置能够保证电线的内外结构不被卡线球12给刮坏，又能够起到固定电线的作用。

其中，卡线槽一7内部设有压块71，且压块71横向前后错开排列，压块71自由端设有钩部72，这样设置可以使压块71更好的压住电线，再用钩部72抵住电线，起到更加稳固的卡住电线效果。

其中，卡线板一5和卡线板二10上的缺口与卡线槽一7和卡线槽二11配套设置，能够将卡线槽一7和卡线槽二11固定在缺口上，从而将卡线槽一7和卡线槽二11固定在卡线板一5和卡线板二10上。

其中，卡线槽一7和卡线槽二11的材质为塑胶，卡线板一5和卡线板二10的材质为泡沫、塑料、木质中的任意一种，这样设置可以杜绝电线从卡线槽和卡线板上走线时引起的火灾隐患。

其中，卡线槽一7为U型槽，卡线槽二11为曲线槽，这样设置可以保护线材外表皮不会被破坏。

工作原理，首先，配电箱1上设有插线板2，插线板2上设有插线孔3，配电箱1左侧设有U型槽4，卡线板一5通过固定块6固定连接在U型槽4上，卡线槽一7为U型槽，这样设置可以保护线材外表皮不会被破坏，卡线板一5上的缺口和卡线槽一7配套设置，能够将卡线槽一7固定在缺口上，从而将卡线槽一7固定在卡线板一5上，卡线槽一7内部设有压块71，且压块71横向前后错开排列，压块71自由端设有钩部72，这样设置可以使压块71更好的压住电线，再用钩部72抵住电线，起到更加稳固的卡住电线效果，配电箱1左端设有连接板8，连接板8左端固定连接有U型卡线架9，U型卡线架9内部设有卡线板二10，卡线板二10上设有卡线槽二11，卡线槽二11为曲线槽，这样设置可以保护线材外表皮不会被破坏，同样的卡线板二10上的缺口和卡线槽二11配套设置，能够将卡线槽二11固定在缺口上，从而将卡线槽二11固定在卡线板二10上，卡线槽二11内部设有卡线球12，卡线球12的直径小于3cm，这样设置能够保证电线的内外结构不被卡线球12给刮坏，又能够起到固定电线的作用，卡线槽一7和卡线槽二11的材质为塑胶，卡线板一5和卡线板二10的材质为泡沫、塑料、木质中的任意一种，这样设置可以杜绝电线从卡线槽和卡线板上走线时引起的火灾隐患。
